基本資料

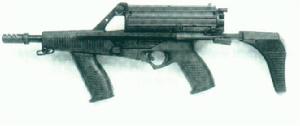

美國卡利科M960A式9mm衝鋒鎗研製機構：卡利科槍械公司
中文名稱：美國卡利科M960A式9mm衝鋒鎗
研製國別：美國
分類：E922.13
現狀：生產
用途：殺傷近距離內有生目標
關鍵字：衝鋒鎗 槍械 陸軍裝備
概述
美國卡利科槍械公司自1989年開始研製了一系列9mm衝鋒鎗，包括有M955—A式、M960A式、M961A式、M955—AS 和M960AS式等衝鋒鎗。其中M960A式是最有前途的一種衝鋒鎗。
目前，Ｍ960Ａ式已經生產，有17個國家使用了該槍，還有一些國家對此槍也感興趣。
結構特點
1. 槍
Ｍ960Ａ式衝鋒鎗採用半自由槍機式工作原理，藉助槍機兩側的滾柱延遲槍機後坐，閉膛待擊。該槍的主要特點是：
（１）採用大容彈量螺旋彈匣供彈。彈匣為圓柱形，由帶７條導槽的輸彈滾輪、螺旋式隔板、驅動簧、卷簧器、供彈口構成。驅動簧裝在輸彈滾軸內，帶動輸彈滾輪轉動，裝在輸彈滾輪槽內的槍彈沿內壁的螺旋導板向前運動，到供彈口被槍機推入彈膛。彈匣容彈量較大，有５０發和１００發兩種。為便於快速裝彈，還配有快速裝彈器，可在２２s內裝滿一個５０發彈匣。
（２）採用減速器調整射速。該槍槍機行程僅５９ｍｍ，使射速高達２０００發／ｍｉｎ，故在小握把內裝有石油基液壓減速器，通過延遲解脫槍機的方法可在１～２０００發／ｍｉｎ內調整射速。
（３）結構緊湊、質量小。彈匣水平置於機匣上面而不是與槍身垂直，因而突出部分較少。採用伸縮式金屬槍托，使全槍結構顯得更為緊湊，全槍長和質量也比其他許多衝鋒槍短而小。
（４）射擊精度高。該槍彈匣位於槍的後上方，使全槍重心落在小握把上方，平衡性較好，單手射擊較平穩。槍口裝有防跳器，且小握把和扳機位於槍機後方，射擊時槍口跳動小。小握把與槍身呈６０°角傾斜，握持較舒適並容易對準目標。該槍在５０ｍ距離處的單發射擊密集度不大於１００×１５０,ｍｍ。
（５）壽命長。該槍選用優質材料製造零部件，並通過各種表面處理提高使用壽命。機匣用美國Ａ－３５６鋁和Ｔ－６合金鑄成，槍管採用熱處理的４１４０號鋼製造，槍機表面經氮化鉻處理。機匣和槍機的壽命在７萬發以上，擊針、擊針簧和緩衝器的壽命達５萬發以上，連續發射１０個１００發彈匣槍彈不自燃。
（６）拋殼方向朝下並裝有彈殼收集器。向下拋殼不傷及他人，用左右手均可扣扳機並可將槍托貼腮射擊，便於安裝彈殼收集器。Ｍ９６０Ａ式配用１５０個彈殼容量的收集器，避免了灼熱彈殼造成的各種危害，便於在車內射擊，並增強了射擊隱蔽性。
2. 瞄準裝置
該槍一般採用機械瞄準具，它由帶護圈的可調式柱形氚光準星和帶Ｕ形缺口照門的固定式表尺組成。另外還可配用光學瞄準鏡和雷射指示器。後者裝在前握把之前的槍管上方。
3. 彈藥
該槍發射９ｍｍ帕拉貝魯姆手槍彈。
特點
50發和100發彈匣
M960A是眾所共知的卡利科系列產品中最有前途的一種，槍管長185mm，帶槍口制退器長度增加到210mm，該槍的槍口制退器類似霰彈槍上使用的制退器。M960A不帶槍托全長只有432mm，帶伸縮槍托全長 533mm，全槍高175mm，寬79mmo安上滿裝的50發彈匣後的M960A全槍重只有2.951Kg，空槍重2.361Kg。再加上五個附屬彈匣(250發)全槍在4.5Kg以內。裝滿彈後的全槍外廓尺寸這樣緊湊，外形這樣平滑是由於它採用了獨一無二的50發或100發螺旋式彈匣。
卡利科彈匣由AMODEL-33澆鑄而成，AMODEL-33是一種含有33%玻璃纖維的高韌性塑膠，持久耐用，對各種溶劑及石油基產品的安定性好。兩種彈匣的直徑只有57mm，50發的彈匣長184mm，100發的彈匣長305mm。槽式輸彈滾從雙螺旋線彈匣中心穿過，槽內容裝著7發9mm槍彈。矩形傳動彈簧推著輸彈滾及槍彈沿導軌向前，輸彈滾每旋轉一個循環發射14發槍彈。50發的彈匣重311g，100發的彈匣重482g。兩者之差與常規的30發鋼彈匣的170g重量相當。螺旋式彈匣由兩半組成，用帶狀夾鉗連成一體。卡里科的照門就安裝在上面的帶狀夾鉗上。準星裝在升高了的準星座上。使用兩種彈匣的瞄準基線都是178mm。
公司發言人講：他們正在討論合作生產100發的5.56mm突擊步槍/輕機槍的彈匣問題，已開發出25發的12號霰彈槍的彈匣樣品和15發的40mm榴彈發射器的彈匣樣品。
快速裝彈器
可以毫不費力地用22秒的時間往卡利科螺旋彈匣中滿裝50發槍彈。同其他大容量彈匣的令人厭煩的裝彈過程相比，快速裝彈器是卡利科槍中最受歡迎的附屬檔案。裝好的彈匣可以無限期地貯存，需要射擊使用時只要將彈匣簧旋鈕擰緊十幾下即可。100發彈匣要 23圈才能上足。為了儲存，滑動式解脫器可以快速放鬆驅動彈簧。其它的駙晶包括：雷射指示器及其支座，瞄準鏡支座，瑞典出的艾姆波音特瞄準鏡，背帶，彈殼收集器，閃光燈管。雷射指示器很不顯眼地安裝在槍管之上，前握把部件之前。
大容量雙螺旋線彈匣不是M960A槍的唯一突出特點，卡利科已經獲得關於輕武器方面的14項專利。同HK公司的G11式步槍和 FN公司的P90式自衛槍一樣，卡利科也是從機匣上方供彈，向前下方拋殼。該槍採用鑄鋁機匣，其上易磨損部位用鋼件鑲嵌。同賽特邁和HK公司的系列槍枝一樣，卡利科也採用滾柱延遲的的槍機後坐式自動原理，閉膛待擊。由於卡利科的自動機只有59mm長的行程，所以設計了一個非常成功的減速器，裝在小握把內，射速可以從1到2000發/分之間隨意調整。600-700發/分的射速是正常所需，既照顧了軍用要求，也滿足了民用要求。減速器的減速通過非石油基的液壓裝置延遲解脫槍機的方法實現，動作可靠，侵人海水30m深(三個大氣壓力)工作正常，-40℃低溫條件也不怕。許多衝鋒槍和突擊步槍為了減少後坐時槍口上跳，常採用直槍托結構，而卡利科的結構更有利於減少槍口上跳，其小握把和扳機部件都不是放在自動機下面，而放在自動機後面。
壽命長
優質材料的選用和表面加工的精細使卡利科的機匣及各種零件的壽命增長。自動機表面是氮化鉻處理，機匣用A-356鋁和T-6合金混合精鑄。槍管採用熱處理的4140號鋼，塑膠構件用玻璃纖維增強的明龍(Minlon)。公司發言人講：有一組機匣和自動機已發射了70000發彈，功能仍然完好改進後的擊針、擊針簧和緩衝器的壽命至少增加到5000b發。這樣複雜的衝鋒鎗所具有的較低的全壽命成本和有效的連發精度使其能成功地替換世界各地的自動步槍。在城鎮中卡利科甚至可以完成一般由輕機槍來執行的戰鬥任務。公司發言人聲稱連續發射10個100發彈匣都不會發生進膛槍彈的自燃。卡利科公司邀請作者在亞利桑那州的梅薩 (Mesa)警察局靶場試射了他們的產品。六名射手在兩個半小時內用M960A式衝鋒制發射1100發，沒有發生一次故障，所用槍彈是溫徹斯特生產的全被甲彈，彈頭重為7.45g。試驗是這樣進行的：氣溫39℃，射擊之前彈匣先進行了跌落試驗，多次50發連續射，裝與不裝彈殼收集器的射彈數量大約各半，試驗之後作者印像深刻，確實是一支奇特而又有效的衝鋒鎗。
單手射擊
同其它微型衝鋒鎗一樣，卡利科給人的第一印像是在減短全槍尺寸上進展很大，儘管同HK公司的系列產品一樣，槍托可以拉出出，有下垂的貼腮托，給人們的印像仍是槍托是事後添加的，不像卡爾.古斯塔夫、柯爾特9mm槍或MP5K單兵自衛武器那樣，給人們一個貼切自然的印像。不過六名不同手都很快適應了卡利科的不尋常結構。M960A甚至可以用單手進行連發射擊，這就便於士兵一手拿槍一手撥弄戰俘或嫌疑犯、開門，戴手銬，甚至在精心瞄準射擊時繞繩下滑。
試射先在10米距離上進行，本人以滿裝的50發彈匣一次連續獲得39發命中靶心的成績。卡利科槍口稍微向右上方跳，到時向下緊壓就能正好上靶，使長點射非常奏效。下護木底下的前握把可以作為附加支撐。通過直滾形彈匣、瞄準裝置及槍管粗略一瞄就能構成非常精確的瞄準狀態。裝有小握把的衝鋒鎗或任.何突擊步槍都適合在直射距離內進行單發射擊，而卡利科能把單手連發射擊成為一種實用射擊技術。稍有射擊實踐就能很快將此項技術由靶場套用於戰場。
射擊精度好
卡利科能以1.18秒的時間抵肩瞄準點射 5-7發槍彈，這點可以與倍受推崇的MP5系列相比。發射一個滿50發的彈匣可以獲得35發命中靶心，這就是說每次點射6發中一般要有4.4發(原文如此——譯註)中靶。依作者體驗，該槍精度比MP5好一倍。MP5理論射，速較高，相當的散布也較大。本人用100發彈匣在卡利科槍上以10發點射進行了射擊，對其可控性深感滿意。較長的槍托，加上較長的點射使得交火時間達到2.63秒。100發射彈很少脫靶，命中人像靶不少於71發。還有22發命中在窄穿條的靶架上，總共93發，儘管該槍體態短小，槍托奇特，仍不失為一支非常有效的衝鋒鎗。
下一個練習是對付三個目標，每個目標一個點射，重新裝填，接著對頭靶的三個單發射擊。這次練習在世界上被稱為“總統雞尾酒射擊法”。在10米距離上用手槍進行這種射擊的時間是10秒(對靶的胸部射擊兩次，對頭部射擊一次)，在25米距離上用卡利科只需8.5秒。典型的射擊成績是6發命中在左邊的靶子上，4發命中在中間的靶子上，4.5發命中在右邊的靶子上。三次射擊中有一次對頭部的單發射擊脫靶(高了很多)。沒有重新裝填，對卡利科槍來說是不需要的，這項練習只花費5.5秒。
與伯來塔M12S、卡爾.古斯塔夫，斯特林等老式衝鋒鎗(500-550發/分)相比，卡利科較難控制，但與柯爾特、MP5，烏齊等現代制式衝鋒鎗相比，則較容易控制。若干次對三個靶心進行連續的50發點射，本人的射擊成績一直是4發命中左靶，6發命中中間靶，兩發命中右靶。每次點射每個靶架還命中3-5發，總共為12發命中，11發近失彈。低於正常射速的斯特林衝鋒鎗能用34發槍彈在兩倍距離上做到這一點，同樣也很有用。儘管低射速在近距離對付多目標是一項明知的缺點，但斯特林不失為一支較好的軍用武器。卡利科的射擊節奏(和射彈密集度)能與5.56mm的加利爾步槍相媲美，加利爾是世界上數一數二的有效的突擊步槍。作者建議在50米距離上用5發點射，25米或更近時用10發點射(只要時間允許)。
卡利科的半自動射擊一直使用彈頭重7.45g的溫徹斯特全被甲彈，在50m距離上快速射擊的密集度不大於100X150mm。精心射擊的結果，10發一組的射彈散布在100mm以內。這與MP5/10射擊全裝藥彈的情況不相上下，而MP5/40能在100m距離上同樣也能達到這個水平。衝鋒鎗對彈藥的更換是非常敏感的，各種牌號之間的實際敏感程度有高有低。公司發言人聲稱：卡利科使用亞音速強裝藥空心被甲彈的機構動作保證可靠。FFV公司的高性能槍彈(能穿透抗彈能力一般的護甲)可能是當今市場上保證在任何條件下均可靠的唯一軍用9X19mm槍彈。
機構堅固，操作簡便
卡利科的怪頭怪腦的結構看來引起了前來參觀的當地特種武器突擊隊成員的擔心，他們不止一次地表示對槍托和彈匣耐用性有懷疑。儘管100發彈匣被經過熱處理的鋼製槍托導梁保護得較好，由於其伸出機匣尾端之後125mm，還是紿人們留下擔心的印象。由35個零件構成8個部件，包容在螺旋式彈匣的可分開的兩半之內，其耐用性能比得上四個零件組成的常規彈匣。作者將裝滿50發的彈匣從1.5m高度丟落在硬石地上，又重複進行一次，每次均使彈匣口部朝下。在此情況下，一般彈匣的槍彈口將要彎曲損壞。卡利科彈匣只掉出了一發彈，裝到槍上進行了49發的正常點射。到了傍晚，特種武器突擊隊(現裝備使用MP5式衝鋒鎗)要求卡利科公司向官方做一次正式表演。
M960A的槍托可以伸縮，槍托導梁抽出-不當也沒有關係。一個體重95leg的人踩在經過熱處理並有聚四氟乙烯包覆的鋼製槍托導粱上，也不會損壞導梁。從2m高處跌落它也不損壞。該槍托有三種狀態：縮回，標準和加長(用於採用100發彈匣時)。標準狀態的拉出長為350mm，此長度對於快速瞄準是理想的。用於使用100發彈匣時的第三種狀態拉出長度增加到415mm。這種狀態增加了卡利科的抵肩，瞄準，發射的半秒鐘的時間。從不同射手用兩種彈匣射擊操作卡利科的體驗中可以覺察出，用短槍托和65-75發彈匣時眼睛到表尺的距離與用長槍托和100發彈匣時的一樣。
用在手槍型卡利科槍上的氚光準星寬3.2mm，它可能更便於瞄準使用。在一般衝鋒鎗的射程上，缺口型照門很好用，似乎同覘孔式照門一樣精確，因為這種武器的覘孔直徑很小。表尺安裝在彈匣上，作者驚喜地發現更換彈匣後卡利科槍上的瞄準零位依然沒有變動。
從連髮狀態轉換到單髮狀態不如MP5靈便，而且快慢機處於連髮狀態時作者對頭靶射擊未能奏效。快慢機槓桿既適合右手操作，也適合左手操作，當它伸人扳機護圈時呈保險狀態，欲實施單發射擊時必須搬開它。卡利科有兩套可靠的保險。扳機和阻鐵均被滑動桿扣住，擊針被擊針擋塊扣住(減速器的動作使其解脫)。快慢機工作狀態的轉換左右手均可操作，但習慣上總是用兩手中勁大的那隻手的食指進行，能及時而準確地得到反饋，知道該槍是處於保險、單發，連發中的哪種狀態。
向下拋殼
卡利科特殊的是拋殼方向朝下，與FN公司的P90單兵自衛武器一樣，可能是少有的使用彈殼收集器的槍械，其目的是避免彈殼引起故障。本人1100發的試射中有一半用了彈殼收集器，沒有遇到故障。該彈殼收集器能裝150發彈殼。許多用戶評論說這是一個出人意料的非常有用的特點。其優點是：既可以右手靠牆射擊，也可左手靠牆射擊，從化工品試驗室向外射擊不必擔心火災(灼熱彈殼能點易燃易爆物質，造成人員財產破壞)；能安全地從直升機上射擊(彈殼跳不到旋翼葉片上，不會危害射手)；大為減少射擊特徵(指射擊時出現的彈殼橫飛發出響聲、火光、冒煙等現象——譯註)。
性能數據
口徑----９ｍｍ
自動方式----半自由槍機式
閉鎖方式----滾柱式
發射方式----單發、連發
供彈方式----彈匣
容彈量----５０發、１００發
全槍長----
槍托拉出----７８２ｍｍ
槍托縮回----５３３ｍｍ
槍管長----
不含槍口制退防跳器----１８５ｍｍ
含槍口制退防跳器----２１０ｍｍ
膛線----６條，右旋，纏距３０５ｍｍ
全槍質量----
不含彈匣----２．３６ｋｇ
含50發實彈匣----２．９５ｋｇ
彈匣質量----
50發實彈匣----５９０ｇ
100發實彈匣----１．３６ｋｇ
瞄準裝置----
準星----柱形
照門----U形缺口式
瞄準基線長----１７８ｍｍ
配用彈種----９×１９,ｍｍ帕拉貝魯姆手槍彈
