簡介

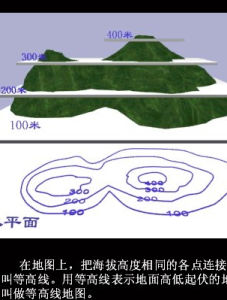

等高線地形圖在等高線地形圖上，根據等高線不同的彎曲形態，可以判讀出地表形態的一般狀況
等高線呈封閉狀時，高度是外低內高，則表示為凸地形（如山峰、山地、丘頂等）；等高線高度是外高內低，則表示的是凹地形（如盆地、窪地等）。等高線是曲線狀時，等高線向高處彎曲的部分表示為山谷；等高線向低處凸出處為山脊。數條高程不同的等高線相交一處時，該處的地形部位為陡崖，並在圖上繪有陡崖圖例。由一對表示山谷與一對表示山脊的等高線組成的地形部位為鞍部。等高線密集的地方表示該處坡度較陡；等高線稀疏的地方表示該處坡度較緩。
高原：一圈一圈的同心圓，越靠近中心的圓所標的數值越大，代表它的海拔越高
盆地：和高原的圖相同，數值正相反，代表中心的海拔低
丘陵：在一個區域內，有許多小的形同於高原的等高線圖，其標註的值相差不會太大，否則就成山峰了
山地：圖形也類似於高原，不一定是圓形，在一個圈內，可能有兩個或多個小圈，代表山峰
如何識別：看每條線上標的數值，數值越大，代表海拔越高，如高原山地等；數值越小，海拔越低，如盆地。
表示方法

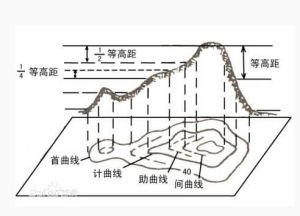

等高線地形圖在表示小山頂、小窪地、小鞍部等地貌形態時，可縮短其實部和虛部的尺寸。在等高線比較密的等傾斜地段，當兩計曲線間的空白小於2mm時，首曲線可省略不表示。等高線遇到房屋、窯洞、公路、雙線表示的河渠、沖溝、陡崖、路堤、路塹等符號時，應表示至符號邊線。
單色圖上等高線遇到各類註記、獨立地物、植被符號時，應間斷0．2mm。
大面積的鹽田、基塘區，視具體情況可不測繪等高線。
等高線高程註記應分布適當，便於用圖時迅速判定等高線的高程，其字頭朝向高處。根據地形情
況圖上每100cm2面積內，應有1～3個等高線高程註記。
判讀
數值大小
平原：海拔200米以下；
丘陵：海拔500米以下，相對高度小於100米；
山地：海拔500米以上，相對高度大於100米；
高原：海拔高度大，相對高度小，等高線在邊緣十分密集，而頂部明顯稀疏。
疏密程度
密集：坡度陡；
稀疏：坡度緩。

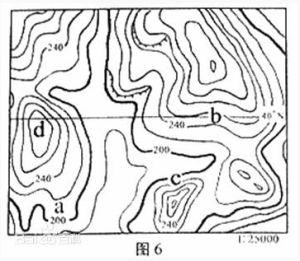

形狀特徵
①山頂：等高線閉合，且數值從中心向四周逐漸降低
②盆地或窪地：等高線閉合，且數值從中心向四周逐漸升高（如果沒有數值註記，可根據示坡線來判斷：(示坡線——為垂直於等高線的短線)
③山脊：等高線凸出部分指向海拔較低處。等高線從高往低突,就是山脊.
④山谷：等高線凸出部分指向海拔較高處。等高線從低往高突,就是山谷.
⑤鞍部：正對的兩山脊或山谷等高線之間的空白部分。
⑥緩坡與陡坡及陡崖：等高線重合處為懸崖。等高線越密集處，地形越陡峭；等高線越稀疏處，坡度越舒緩。

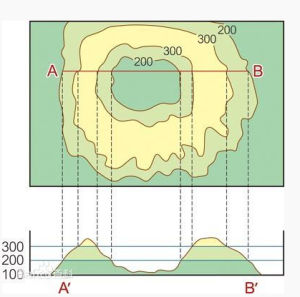

地形剖面圖
畫法
從剖面線與每條等高線相交的各點，分別向下引垂線，按各點海拔轉繪到相應的高度位置上，然後連成平滑的曲線。
注意點
①剖面線連續多次經過同一條等高線時，多取幾點；
②剖面線經過河流時，應畫現河床
實際運用
等高線地形圖（1）選“點”設計：
水庫的壩址:應建在等高線密集的河流峽谷處，峽谷上游要有蓄水庫區
港口應考慮：避風的海灣；避開含沙量大的河流(以免引起航道淤塞)。
療養院：應建在地勢坡度較緩、氣候適宜、空氣清親地方。
（2）選“線”設計。
如公路、鐵路線的設計、其基本要求是：
①利用有利的地形地勢，考慮路線短、坡度平緩、少過河建橋，以降低施工難度和建設成本。
②避免通過高寒區、沙漠區、沼澤地、永久凍土區、地下溶洞區等。
引水線路的選“線”，路線儘可能短，儘量避免通過山脈、大河等。
（3）選“面”：包括城市規劃、居民區、農業、工業區、各種開發區等。
如工業區宜建在地形較為平坦開闊的地形區，且交通便利，水源充足，資源豐富。
居民區應考慮：①依山傍水，靠近水源；②地勢平坦開闊地向陽地帶； ③交通便利，遠離污染源等。
平原地區發展耕作業，
山地、丘陵發展林業
記憶口訣
如何看
面對地圖看，上北下是南，左西右為東，地圖方位已辨明。
地圖符號顏色識別：
綠為林地藍為水，地貌、公路棕色繪，其它符號都用黑。
等高線顯示地貌特點：
等高閉合是規律，彎曲形狀象現地；線多山高線少低，坡陡線密坡緩稀。
等高線顯示地貌原理：
由底到頂，高度相等；水平切開，垂直投影。
地貌識別
山頂凹地小環圈，區別要看示坡線；山頂短線向外指，凹地短線向裡邊；
山背曲線向外凸，山谷曲線向里彎；山背凸棱分水線，山谷凹底合水線；
兩山相連叫鞍部，高低兩組等高線；群山相連最高處，稜線稱為山脊線。
地形起伏判定
總觀地貌形態，辨明各處高低；區分上坡下坡，沿線編號註記。
四種地形地物分布規律：
山成群，形似脈，小山多在大山內；先抓大山做骨幹，記了這脈記那脈。
上游窄，下游寬，多條小河匯大川；河名順著河邊寫，流向流速看註記；
橋樑渡口有幾處，深度底質要熟悉。
(三)道路
平原地，多而寬，山丘地，窄而少；山區若是有大路，多沿河旁和山谷。
(四)居民地
平原密，山區稀；要記村鎮有規跡；橋、堡、店、鎮靠公路，溝、澗、嶺、峪在山區；
泡、灣、河、窪順水找，村、屯、莊、窯多散居。
定位點確定
兩個圖形下中央，方圓三角當中量；底部寬大底中間，下有直角角頂上。
換算距離公式
（1)1：2.5萬地形圖換算，1：2.5萬圖，用4去乘除；乘得圖上長，除得公里數。
實例計算：在1比2．5萬的地形圖上，量得某線段長為8厘米，求相應實地醫寓為多少公里?根據口訣換算：8/4=2(公里)。相應實地距離為2公里。
量得從張莊到李莊實際距離為16公里，求在1比2.5萬地形圖上為多少厘米？根據口訣換算：16×4=64(厘米)。
*在1：2.5萬的地形圖中，每4個厘米為實地1公里．
(2)1：5萬地形圖換算
1比5萬圖，用2去乘除；乘得圖上長，除得公里數。
(3)1：10萬地形圖換算
1：10萬圖，用1去乘除；乘得固上長，除得公里數。
量讀距離方法
地圖比例先搞清，計算消去兩個零；若要求出未知數，圖上用除實地乘。
(二)比例尺量讀
圖上量，尺上比；看分劃，讀距離。
(三)里程表量距：
針歸零，盤向已；起點推．終點起；按比例，讀公里。
用坐標尺量讀精確坐標
縱邊壓縱線，橫邊通過點；公里看圖廓，米效看圖邊。
用坐標尺量讀圖上目標
等高線地形圖縱邊壓縱線，米數對交點；橫邊米數處，就是目標點。
以目標清晰程度目測距離
距離250米一300米
牆可見續，瓦能數溝，人臉五官分不清，衣服顏色可辨明
距離400米，人臉看不明，頭肩可分清。距離500米，門見開或關，窗見框子格，頭肩分不清，男女可分明。
距離700米瓦面成絲，窗見襯，人行邁腿分左右，手肘分不清。
判定方位
“磁針”、時表、北極星，依照地物看特徵。“磁針”避開鐵磁用，擺乾穩靜指向定；時針折半朝太陽，
“12”所指是北方，•先找“仙后“大小熊”，小熊尾端是北星，北星又居“仙后“大熊”中，找到北星北方定；獨樹南面葉茂盛，樹樁年輪北面濃，突出地物北面潮，靠南積雪早消溶。
