等高線

等高線

等高線指的是地形圖上高程相等的相鄰各點所連成的閉合曲線。把地面上海拔高度相同的點連成的閉合曲線。垂直投影到一個水平面上,並按比例縮繪在圖紙上,就得到等高線。等高線也可以看作是不同海拔高度的水平面與實際地面的交線,所以等高線是閉合曲線。在等高線上標註的數字為該等高線的海拔。

特徵

1

位於同一等高線上的地麵點,海拔高度相同。但海拔高度相同的點不一定位於同一條等高線上。(如右圖40m的等高線)
圖片

2

在同一幅圖內,除了懸崖以外,不同高程的等高線不能相交。

3

在圖廓內相鄰等高線的高差一般是相同的,因此地面坡度與等高線之間的等高線平距成反比,等高線平距愈小,等高線排列越密,說明地面坡度越大;等高線平距愈大,等高線排列越稀,則說明地面坡度愈小。
閉合等高線的判讀閉合等高線的判讀

4

等高線是一條閉合的曲線,如果不能在同一幅內閉合,則必在相鄰或者其他圖幅內閉合。

5

等高線經過山脊或山谷時改變方向,因此,山脊線或者山谷線應垂直於等高線轉折點處的切線,即等高線與山脊線或者山谷線正交。

起源

以等高線法顯示地貌,啟迪於等深線。1728年荷蘭工程師克魯基最先用等深線法來表示河流的深度和河床狀況,後來又把它套用到表示海的深度。1729年庫爾格斯首次製作等深線海圖,再後來才套用到陸地上表示地貌的高低起伏形態。1791年法國都朋特里爾繪製了第一張等高線地形圖,裘品-特里列姆用等高線表示了法蘭西領域的地貌。18世紀末葉至19世紀初,等高線逐漸開始用於測繪地形圖中。19世紀後半葉,等高線法衝破不易識別的阻礙,取得公認。此後,等高線法才成為大比例尺地形測圖顯示地貌的基本方法。
然而,1986年在中國甘肅天水發現了7幅戰國末期放馬灘木板地圖,在幾乎沒有有效信息的第五幅圖中,出現了閉合曲線繪製山峰的方法。然而這一符號並未正式套用在其他地圖中,應該是繪圖者後期才出現的繪製方法。西漢長沙馬王堆地圖山脈使用內填充條紋的閉合曲線表示,圈出了山脈的大致範圍,其表示手法與現代地圖中的“等高線”類似。九嶷山附近為一大片弧形條紋填充的閉合曲線,表述了當地海拔較高、多山的特徵。此種表示方法應該與放馬灘地圖第五幅圖有一定的關係,但沒有得到後世的傳承。可見等高線的出現應該更早。

分類

等高線按其作用不同,分為首曲線、計曲線、間曲線與助曲線四種。

1

首曲線,又叫基本等高線。是按基本等高距測繪的等高線,一般用細實線(0.15mm)描繪,是表示地貌狀態的主要等高線。

2

計曲線,又叫加粗等高線。為了便於判讀等高線的高程,自高程起算面開始,每隔4條首曲線加粗描繪的等高線。一般用粗實線(0.3mm)並在適當位置斷開註記高程。字頭朝向上坡方向,計曲線是辨認等高線高程的依據。

3

間曲線,又叫半距等高線。當首曲線不能顯示某些局部地貌時,按二分之一等高距描繪的等高線。一般用細長虛線,盡在局部地區使用,可不閉合,但應對稱。

4

助曲線,又叫輔助等高線,是按四分之一等高距描繪的細短虛線,用以顯示間曲線仍不能顯示的某段微型地貌。

坡形判斷

1)同一條等高線上的點高程相等;
2)等高線為閉合曲線,不在圖內閉合就在圖外閉合,因此在圖內,除遇房屋、道路、河流等地物符號而外,不能中斷;
3)除遇懸崖等特殊地貌,等高線不能相交;
4)等高距相同的情況下,等高線越密,即等高線平距越小,地面坡度越陡,反之,等高線越稀,即等高線平距越大,地面坡度越緩;
5)等高線遇山脊線或山谷線應垂直相交,並改變方向。

相關例題

讀下面的等高線示意圖,已知a>b,讀圖回答第1-3題:
圖片

1、有關M、N兩處地形的正確敘述是()
①M為山坡上的窪地②N為山坡上的窪地③M為山坡上的小丘④N為山坡上的小丘
A、①②B、①③C、②③D、②④
2、若b海拔高度為200m,a海拔高度為300m,則M、N處的海拔高度為()
①200<M<300②300<M<400③100<N<200④200<N<300
A、①②B、①③C、②③D、②④
3、若圖中閉合等高線的高度同為a或同為b,則M、N處的地形可能()
①同為窪地②同為小丘③同為緩坡④一處為小丘,一處為窪地
A、①②B、①③C、①④D、②④
【解題】由於a>b,故M處的閉合等值線為大,N處的閉合等值線為小,按照“大的更大,小的更小”的理解:
1、M處中間高四周低,故為小丘,N處中間低,四周高,故為窪地。選C。
2、同樣的理解得到300<M<400、100<N<200,故選C。
3、如果兩閉合等值線同為a或同為b,意即同時符合“大的更大”或同時符合“小的更小”,故同為小丘或同為窪地。選A。

線圖判讀

1、數值大小:
平原:海拔200米以下,地面廣闊平坦,起伏很小;
丘陵:海拔500米以下,相對高度小於100米,地面起伏和坡度都較緩和;
山地:海拔500米以上,相對高度大於200米,非常陡;
高原:海拔500米以上,相對高度小,等高線在邊緣十分密集,而頂部明顯稀疏。
2、疏密程度:
密集:坡度陡;
稀疏:坡度緩。

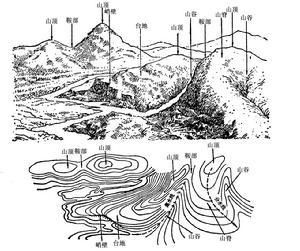

3、形狀特徵:
①山頂:等高線閉合,且數值從中心向四周逐漸降低
②盆地或窪地:等高線閉合,且數值從中心向四周逐漸升高
(如果沒有數值註記,可根據示坡線來判斷:(示坡線——為垂直於等高線的短線)
③山脊:等高線凸出部分指向海拔較低處。等高線從高往低突,就是山脊.
④山谷:等高線凸出部分指向海拔較高處。等高線從低往高突,就是山谷.
⑤鞍部:正對的兩山脊或山谷等高線之間的空白部分。
⑥緩坡與陡坡及陡崖:等高線重合處為懸崖。等高線越密集處,地形越陡峭。反之,等高線越稀疏處,坡度越舒緩。⑦台地是指四周有陡崖的、直立於鄰近低地、頂面基本平坦似台狀的地貌。由於構造的間歇性抬升,使其多分布於山地邊緣或山間。有人認為台地是高原的一種。根據成因可分為構造台地、剝蝕台地、凍融台地等。根據物質組成又可分為基岩台地、黃土台地、紅土台地等。
4、等高線與溫度:
等高線每上升100米,溫度降低0.6℃。(即海拔上升1000米,氣溫下降6℃,只作為參考,並無決定性)

表示方法

在表示小山頂、小窪地、小鞍部等地貌形態時,可縮短其實部和虛部的尺寸。在等高線比較密的等傾斜地段,當兩計曲線間的空白小於2mm時,首曲線可省略不表示。等高線遇到房屋、窯洞、公路、雙線表示的河渠、沖溝、陡崖、路堤、路塹等符號時,應表示至符號邊線。
單色圖上等高線遇到各類註記、獨立地物、植被符號時,應間斷0.2mm。
大面積的鹽田、基塘區,視具體情況可不測繪等高線。
等高線高程註記應分布適當,便於用圖時迅速判定等高線的高程,其字頭朝向高處。根據地形情
況圖上每100cm²面積內,應有1~3個等高線高程註記。
