簡介

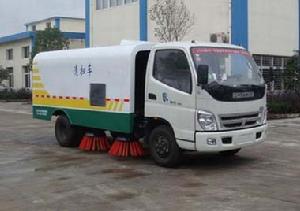

產品名稱: 福田掃路車
最高車速: 95(km/h) 接近離去角(°): 20/10
前懸/後懸: 1095/1545 前排乘客(人): 3
彈簧片數: 3+1/6+7 燃料種類: 柴油
輪胎數: 6 輪胎規格: 7.00-16,7.50-16
前輪距: 1730,1530 後輪距: 1485
軸數: 2 軸距: 3360 外形尺寸(mm): 6000/2080/2480
發動機生產廠家: 一汽解放汽車有限公司 大連柴油機分公司東風朝陽柴油機有限責任公司型號: CA4DC2-12E3 CY4102-C3C CA4DC2-10E3 排量(ml): 3168 3856 3168 功率(kw):88 88 76 底盤生產廠家: 北汽福田汽車股份有限公司。
具體配置：江西五十鈴副發動機（JX493G，57KW），伊頓（美國）擺線馬達，不鏽鋼水箱，漢商電磁閥組，控制開關（法國施耐德），北京風機，液壓油管（廣州天河），灑水電子水泵（上海加興水泵）液壓缸（上海潤島).液壓油泵採用義大利原裝進口；電磁閥採用德國原裝進口；液壓管路採用德國標準技術密封結構形式，關鍵控制部件採用法國施耐德技術原件，使用壽命長，穩定可靠，故障率低；液壓元件採用集成疊加設計，駕駛室電液集中控制，操作方便；掃盤有防碰撞 自動避讓功能，可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式；吸嘴為後置浮動式，可自動調節適應地面凹凸不平的狀況；可調節的霧狀噴灑水壓塵，在節水的同時消除二次污染。
維護
1，為避免操作失誤，掃路車控制閥主要區分為主閥門和副閥門。那么這兩種閥門主要的卻別又在哪裡呢，主閥門的動力來自掃路車底盤，副閥門的動力來自專用功能部分的副發動機。常見的掃路車副發動機有朝柴、江鈴、康明斯。主閥門管理底盤後面的外殼車廂傾斜和車廂後門的液壓開關，副閥門管理掃路車的四把地刷（可單獨控制一面或全部工作）和吸盤的工作。
2，掃路車的副發動機因為選用發動機品牌不同功率不同，不過一般的的轉速在1500轉-1800轉左右
3，根據工作需要一般可以選擇是否需要帶噴水降塵功能，常規配置一般自帶後噴水，同時需注意清水箱水量是否夠用，一般清水箱容積不同，工作時間可能有差距。
4，道路清掃車電磁多路閥壓力調節一般在溢流閥上，用戶可以適當調節壓力來改變掃地刷的轉速。
5，另外掃地車可根據路面情況選擇車輛左邊地刷和右邊地刷是否同時工作，如掃路邊角落則只用開啟靠角的一邊地刷轉動工作
6，掃路車的垃圾箱可能有細小的灰塵沉積，清理垃圾箱時需要人工手動處理。
7，掃路車吸盤離地面的距離應根據路段情況經常調整。
8，掃路車吸塵管可能經常有塵土泥巴粘附，需經常清理到達更好效果。
9，控制箱內的電器部分為了使用更穩定需要更換時最好是拆一件換一件。
10，環衛工人應該經常定期檢查各功能部位是否正常
11，為了避免液壓油中的異物會對電磁控制閥的正常工作造成影響，環衛工人應定期檢查液壓油是否正常。
12，經常檢查車輛副發動機的離合器電動推桿的限位裝置是否正常。
13，掃地車控制鈕轉換時，時間間隔應為5秒
14，當道路清掃車的某液壓件工作不正常時，按步驟先檢查油路再檢查電路。
（1）電路部分不正常可能的原因有： 保險斷開、 線路連線鬆動脫落、 線路斷裂
（2）油路部分不正常可能的原因有： 油泵的故障、油管破裂或油路連線處脫落漏油、電磁閥故障。
操作程式
清掃工作
1 打開控制箱電源，將控制閥指向副閥位置
2 啟動副機
3 將副機離合器控制按鈕指向合的位置，風機開始工作
4 將吸塵盒控制鈕指向降的位置
5 將左掃盤或右掃盤控制鈕指向降的位置
6 將左掃旋轉或右掃旋轉控制鈕指向正轉位置（左盤順時針、右盤逆時針）
7 將左噴水、右噴水、後噴水控制鈕指向開的位置
8 將水泵控制鈕指向開的位置
9 車輛以適當的速度行駛，開始清掃動作
清掃結束
1 車輛停止行駛
2 將水泵控制鈕、左噴水控制鈕 、右噴水控制鈕、後噴水控制鈕指向關的位置
3 將掃把控制鈕指向中間的位置
4 將掃盤控制鈕指向升的位置，然後再指向中間的位置
5將吸塵盒控制鈕指向升、然後再指向中間位置
6 將副發動機離合器控制鈕指向分的位置，然後再指向中間位置
7 將控制閥控制鍵指向中間位置
8 關閉副發動機
9 關閉控制箱的電源
卸出垃圾
1 將控制箱的電源打開，將控制閥的控制鈕指向主閥的位置
2 將車輛主發動機啟動
3 踩下車輛離合器
4 將車輛附加的油泵離合器開關打開（向外拉）
5 以適當的速度鬆開車輛離合器
6 將控制箱上的後門控制鈕指向開的位置，5秒後再指向中間位置
7 將車廂控制鈕指向升的位置，根據車廂傾斜角度可隨時將控制鍵指向中間位置，此時車廂傾斜升起停止
8 垃圾清掃
9 垃圾清掃完畢，將車廂控制鈕指向降的位置，待車廂完全回位後將控制鈕指向中間位置
10 將後門控制鍵指向關的位置，10秒後再指向中間位置
11 清理垃圾結束
12 踩下車輛離合器
13 將附加的油泵離合器控制鈕關閉（向內推）
14 以適當的速度鬆開車輛離合器
15 將控制箱的控制閥指向中間位置
16 關閉控制箱電源
性能特點
◆縱箱在駕駛室，各系統電氣集中控制，操作方便。
◆四掃盤與吸嘴進行掃吸結合，掃吸能力卓越，掃盤帶防碰撞功能。
◆兩側可同時工作，也可單側獨立工作
◆清掃裝置機構簡潔可靠，難以損壞；
◆採用全不鏽鋼垃圾箱、清水箱；
◆液壓系統核心元件原裝進口；
◆外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱；
工作原理
副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至洗掃車下，吸嘴前方。風機使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，並進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，並源源不斷地被吸到垃圾箱中，實現路面清掃。
