磁吹斷路器

磁吹斷路器

磁吹斷路器,在空氣中主要由磁場使電弧運動而促使滅弧的斷路器。按磁吹原理分為電磁式和電弧螺管式兩類。

簡介

利用磁場的作用使電弧熄滅的一種斷路器。磁場通常由分斷電流本身產生,電弧被磁場吹入滅弧片狹縫內,並使之拉長、冷卻,直至最終熄滅。磁吹斷路器的觸頭在空氣中閉合和斷開。

分類

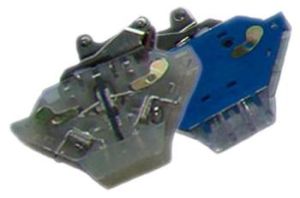

磁吹斷路器磁吹斷路器
磁吹斷路器按磁吹原理分為電磁式和電弧螺管式兩類。
電磁式磁吹斷路器利用分斷電流流過專門的磁吹線圈產生吹弧磁場將電弧熄滅。這種結構需要專門設定磁吹線圈和磁極板等元件,其結構比較複雜,笨重,分斷性能也較差,在早期的磁吹斷路器中曾廣泛採用。串聯磁吹線圈的熄弧原理在低壓直流磁吹斷路器中也被採用。
電弧螺管式磁吹斷路器出現於20世紀60年代。其原理是利用絕緣滅弧片和小弧角(裝在滅弧片下端的U形鋼片)將電弧分割,形成連續的螺管電弧,並產生強磁場,從而驅使電弧在滅弧片狹縫中迅速運動,直至熄滅(見圖)。這種斷路器三相裝在一個手車式底架上,配用一個操動機構。合閘時,由動、靜主觸頭快速接通導電迴路;分閘時,電弧在動、靜觸頭之間產生,在流經觸頭迴路的電流磁場和壓氣皮囊產生的作用下,被轉移到大弧角上。此時,在輔助系統的磁場驅動下,電弧繼續迅速向上運動,當到達小弧角時,電弧被分割成相互串聯的若干短弧,這些短弧在電流磁場和小弧角磁性的推拉作用下,很快進入狹縫,形成一個直徑不斷增大的螺管電弧。這種斷路器結構較簡單,體積較小,重量較輕,分斷性能高。

特點

磁吹斷路器以大氣為介質,用耐熱陶瓷或雲母玻璃作滅弧片,電氣壽命長,能適應頻繁操作的場合。在分斷過程中,電弧電阻迅速增加,可以改善功率因數 ;產生的過電壓 最小,分斷特性優良。其額定電流和分斷電流較大,可適應電網發展的需要,分斷電流現已達60千安。磁吹斷路器運行安全,維護方便。但與其他斷路器比,其結構複雜,體積大,成本高,一般只適用於20千伏以下的電壓等級。
磁吹斷路器磁吹斷路器
