直流功率表

SPA系列直流功率表採用先進的微處理器進行智慧型控制,對輸入的信號經過CPU運算處理後,由高亮度的LED進行清晰直觀顯示。

功能綜述

測量值既可本地直接顯示,又可通過RS485串列接口與微機相連,組成測控系統。儀表還帶有可任意設定報警值的兩路無源報警觸點輸出（上限和下限),部分儀表還帶有模擬信號輸出接口,方便與遠傳RTU相連。儀表面板設有可程式按鍵，可方便地實現對顯示倍率、報警值、儀表邏輯地址、通訊波特率等的設定。儀表能直接顯示系統一次側運行電參數,儀表根據測量值的大小自動調整顯示量程（小數點根據測量值自動調整)。儀表內部採用開關電源,對輔助工作電源要求低（供電電源交、直流通用)。該系列儀表具有較強的抗干擾性能,其抗干擾性能符合IEC電磁兼容3級之規定,其它符合GB/T 13978-92之規定。

特點

1、測量：直流功率、直流電流、直流電壓
2、測量精度:±0.5%
3、上面五位數碼顯示直流功率值。
4、下面四位數碼管顯示電壓、電流測量值,可切換顯示
5、二路可組態的報警輸出,一路可組態 4-20mA 變送輸出,適於各種電力控制
6、具有RS-485通信口,可選擇MODBUS RTU協定
7、可用於電力系統、工廠配電、樓宇自動化、輕工、化工、機械、熱處理、制約、冶金等行業自動化系統

技術參數

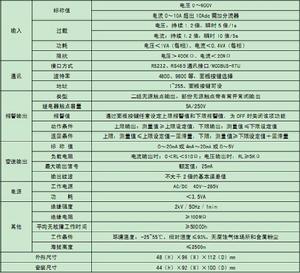

直流功率表技術參數

直流功率表參數設定及查閱

1、報警參數設定：一般直流功率表用戶無需設定數據，按SET大於3秒可進入報警方式設定選單，按鍵移位，數碼管閃動，按鍵修改，再按SET確認，往下查閱剛繼續按 SET。
2、本儀表有二個顯示視窗，PV顯示直流功率值，SV顯示直流電壓或直流電流值，按鍵切換，AL1指示燈亮時為電壓值，AL2指示燈亮時為電流值。
3、在任何設定狀態，若 15 秒內無任何操作，則自動返回至測量顯示。
4、特殊功能，本儀表可作為直流電壓或直流表使用，不需改變接線端子，只要把你所要的電壓接在輸入端，設定到你所要的參數即可。

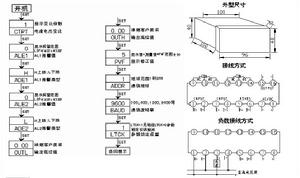

參數設定選單

注意事項

1、儀表儘量避開干擾源，若信號線過長，最好有禁止線，避免將信號線與電源線一起鋪設。
2、儀表避免在有腐蝕性、易燃物質、灰塵大、振動強的環境裡工作。
3、存放溫度-10～+60℃，長期保存應避免直射光線。防止震動或衝擊。
