簡介
畢託管流量計是採用皮托管原理提取管道中心流體流速（全壓－靜壓 = 動壓）再換算成流體體積流量與質量流量的差壓式流量計。皮托管原理很早就廣泛套用在航天航空業中。如：飛機風洞的測試和檢測、飛機發動機氣體動力測試、飛機飛行速度的測速桿等。
畢託管流量計將探針插入管道中心，總壓孔對正流體的來流方向，靜壓孔對正流體的去流方向，總壓與靜壓之差即為管道中心的實測差壓，再由該探針的風洞標定曲線擬合出該點的標準差壓，根據標準差壓來計算流體的流量。同時還需用壓力變送器測出流體壓力，用熱電阻溫度計測出流體溫度，把標準差壓信號、壓力信號、溫度信號同時引入單片機構成的流量積算儀或直接接入DCS系統，一方面對探針的流量方程進行解算，再一方面對蒸汽進行壓力、溫度補償，以保證測量精度，並用數字顯示出差壓、壓力、溫度、瞬時流量、累積流量、熱量、速度等參數。
計算公式
與畢託管流量計相關的計算公式：流速V中心=Ai·√2P/ρ (i∈N )△ P：風洞標定修正後的標準差壓Q體=K(V中心×S) Q質=Q體×ρ K：管道修正係數精度高：在3%～100%的量程範圍準確度為0.2%，其決定因素有：
第一：畢託管流量計測點在管道中心區，可實現每台探針都在標準風洞上從 0米/秒的風速一直標定到 150米/秒 的風速，並把標定的數據經過複雜的運算得出探針的修正係數，從而使修正後探針提取的中心流速與管道各點流速的平均值成對應關係（註：管道內各點流速的平均值與探針提取中心流速之間的關係是以清華大學幾十年的經驗吹風資料庫為依據的）。
第二：在流體力學中流速（差壓換算成流速）和流量並不是簡單的線性對應關係，所以我廠計算流量時採用分段修正的方法對所測信號進行修正。我廠計算時將差壓變送器輸出的4~20mA標準直流電流信號分n 段，進行微積分計算得到n 個修正係數，從而保證畢託管流量計在全量程範圍內保證準確度。
第三：清華大學熱能工程系熱力系統控制國家重點實驗室主任徐向東教授結合幾十年對氣動探針（飛機測速桿）的科研經驗，進行了大量畢託管流量計的試驗和實踐，積累了大量數據，聚合成一個資料庫，其中包括各種介質、壓力、溫度下的補償，以及管道直管段不足情況下的實驗修正值。本資料庫可以配選出用戶任何工況的相應管道模型，精確修正後計算出準確流量 。
性能特點
◆ 節能：由於一次測量元件智慧型探針是Φ20mm不鏽鋼製成，其截面積很小在介質管道中幾乎無壓力損失，使運行成本大大減小，與孔板等節流裝置相比較具有明顯的節能效果。是國家發改委推薦的第061號節能產品。
◆ 耐高溫高壓：一次元件智慧型探針材質選用1Cr18Ni9Ti不鏽鋼 ( 根據不同介質選用特種鋼 )，可耐介質最高溫度650℃，介質最高壓力32MPa。
◆ 可靠性高：因探針的構造非常簡單，結構設計合理，導壓管內介質不流動，雜物不容易進去，所以能長時間保持測量精度。
◆ 安裝簡便：只需在管道合適的位置上打一個相當的孔，把一次元件探針插入管道中心，即可方便地進行安裝。
◆ 無需維護：一次測量元件探針本身無需維護，只需按計量器具定期檢定要求對差壓變送器進行零點和滿度的校驗以及二次表輸入相應的電流進行校驗。
◆ 測量範圍廣：流量在0.2 t/h～50000 t/h都可以精確測量。對低流速、小流量、大管徑測量效果尤佳。
◆ 廣泛用於氣體、蒸汽和液體流量測量。氣體：一次風速 ( 量 )、二次風速 ( 量 )、( 負壓 ) 空氣、氧氣、氫氣、乾氣、煤氣 ( 轉爐煤氣、高爐煤氣、焦爐煤氣 )、天然氣、液化氣、煙氣、 化工物料氣等；汽體：過熱蒸汽、飽和蒸汽、濕蒸汽、雙向蒸汽等；液體：水、不滿管水、輕油、焦油、原油、各種溶液、化工物料液等。
◆ 介質管道橫截面形狀適用範圍廣：本流量計對介質管道截面的幾何形狀無要求，圓形、橢圓形、方形、長方形、棱形、三角形、 梯形等均適用。
◆ 不要求直管段：清華大學幾十年吹風實驗積累了各種工況下彎管段到15倍管徑之間修正係數資料庫，只要用戶提供直管段長度即可，即使在彎管處安裝同樣保證精度。
◆ 配有智慧型化二次儀表：既可數顯各項參數，又可進行遠程通訊，構成網路，便於集中管理。畢託管流量計是國內外最先進的流量測量儀器，國外的儀表公司在網站上發表，認同和推廣畢託管流量計。
畢託管流量計選型一覽表
| 型號 | 型號代碼 | 說明 |
| BTB | —————————— | 畢託管流量計 |
| 系列代碼 （Ⅰ級代碼） | □—S…………（注1） □—M………………… □—B………………… | 標準型（氣、汽、液體） 高溫高壓型（氣、汽、液體） 耐堵耐磨型（含雜質氣、汽、液體） |
| 性能代碼（注2） （Ⅱ級代碼） | □—H………………… □—L………………… □—K………………… □—F………………… □—N………………… □—Y………………… □—Z………………… □—Q………………… | 分體式 一體式 可疏通式 防腐蝕 耐磨損 雙向式 袖珍式（5mm≤管徑≤25mm） 其他（注3） |
| 管道標準 （Ⅲ級代碼） | 圓形管道：外徑/內徑 | 根據訂貨參數實時填寫（單位：mm）；（注4） |
| 截止閥 （Ⅳ級代碼） 以下同 | □0…………………… □1…………………… □2…………………… □3…………………… | 不帶截止閥 帶中低壓截止閥（P≤16MPa） 帶高溫高壓截止閥（16MPa |
| 反吹裝置 | □0…………………… □1…………………… □2…………………… | 不帶反吹裝置 手動反吹裝置 電動反吹裝置 |
| 冷凝裝置 | □0…………………… □1…………………… □2…………………… □3…………………… | 不帶冷凝裝置 帶中低壓冷凝器（P≤4.0MPa） 帶高壓冷凝器（P>4.0MPa） 帶螺旋管冷凝器 |
| 三閥組 | □0…………………… □1…………………… □2…………………… □3…………………… | 不帶三閥組 帶中低壓三閥組（P≤16MPa） 帶高壓三閥組（16MPa |
| 差壓變送器 | □F0…………………… □F1…………………… □F2…………………… □F3…………………… | 不帶差壓變送器 帶差壓變送器 帶多變數變送器 其他（注3） |
| 溫度補償 | □T0…………………… □T1…………………… □T2…………………… □T3…………………… □T4…………………… | 不帶溫度補償 帶熱電阻溫度計：Pt100輸入 熱電偶：K輸入 帶溫度變送器 其他（注3） |
| 壓力補償 | □P0…………………… □P1…………………… □P2…………………… | 不帶壓力補償 帶壓力變送器（型號：BTB-802HSM;M20×1.5） 其他（注3） |
| 顯示方式 | □S0…………………… □S1…………………… □S2…………………… □S3…………………… □S4…………………… | 不帶配套顯示 帶橫式流量積算儀 帶豎式流量積算儀 接SCS或PRC 其他（注3） |
| 安裝形式 | □A0…………………… □AP1………………… □AC2………………… □AP2………………… □AC3………………… □AP3………………… □AC4………………… □AP4………………… □AC5………………… □AP5………………… □A6…………………… | 不帶連線裝置 感測器與管道採用焊接安裝（材質為不鏽鋼） 感測器與管道採用法蘭安裝（材質為碳鋼） 感測器與管道採用法蘭連線安裝（材質為不鏽鋼） 感測器與管道採用填料函安裝（材質為碳鋼） 感測器與管道採用填料函安裝（材質為不鏽鋼） 感測器與管道採用採用球閥連線安裝（材質為碳鋼） 感測器與管道採用採用球閥連線安裝（材質為不鏽鋼） 感測器與管道採用採用螺紋連線安裝（材質為碳鋼） 感測器與管道採用採用螺紋連線安裝（材質為不鏽鋼） 其他（注3） |
| 保護裝置 | □B0…………………… □BC1………………… □BP1………………… □BC2………………… □BP2………………… | 不帶保護裝置 帶雙保護裝置（材質為碳鋼） 帶雙保護裝置（材質為不鏽鋼） 帶單保護裝置（材質為碳鋼） 帶單保護裝置（材質為不鏽鋼） |
| 線上開孔 | □N…………………… □Y…………………… | 不線上開孔 線上開孔 |
例1：BTB-S-H(273、259)1011F1T1P1S1AC2B0N
例2：BTB-B-KLN-(1220、1200)1101F1TOPS1AC4BC1Y
注1：請將選擇的在□里打上√
注2：Ⅱ級代碼中的代碼可根據選型要求多項選擇
注3：其他為訂貨時需要的特殊配置，請詳細填寫
注4：圓 管：外徑（）/內徑（）
方管：安裝面寬（）高*（）*壁厚（）
內襯及保溫層等特殊尺寸請詳細填寫
各類流量計特徵對比一覽表
| 類 型 項 目 | 孔板 流量計 | 機翼 式流 量計 | 渦街 流量計 | 阿牛 巴流量計 | 電磁 流量計 | 超聲 波流量計 | 質量 流量 計 | 彎管 流量 計 | 畢託管流量計 |
| 精 度 | 0.5-1.5 | 一般 | 0.5-1.5 | 2.5 | 0.5 | 1.5 | 高 | 4.0 | 0.2-0.5 |
| 壓 損 | 大 | 大 | 較小 | 小 | 無 | 無 | 大 | 小 | 微 |
| 低 速 | 難 | 難 | 難 | 難 | 難 | 難 | 可 | 可 | 可 |
| 高 溫 | 可 | —— | —— | 可 | — | ——— | 難 | 650 | |
| 穩 定 | 自檢 | —— | —— | —— | — | ——— | — | —— | 風洞/ 水洞 |
| 含 氣 | —— | —— | —— | —— | — | ——— | 可 | 可 | 可 |
| 無 菌 | 難 | —— | —— | 可 | 可 | 可 | 可 | 可 | 可 |
| 防 腐 | 難 | —— | —— | —— | 可 | 可 | 難 | 可 | 可 |
| 遠 傳 | 智慧型 型 | —— | 智慧型型 | 智慧型型 | 智慧型型 | 智慧型型 | 智慧型 型 | 智慧型 型 | 智慧型型 |
| 重 量 | 一般 | 重 | 輕 | 輕 | 重 | 重 | 重 | 輕 | 輕 |
| 價 格 | 中 | 高 | 低 | 低 | 貴 | 貴 | 昂貴 | 中 | |
| 大粘度 | —— | —— | —— | —— | 導電液 | 難 | 可 | 可 | |
| 小管徑 | ——— | —— | —— | —— | — | ——— | 可 | 可 | 可 |
| 量程比 | 1:10 | 1:30 | 1:20 | 1:4 | 1:10 | 1:10 | 1:20 | 1:4 | 1：30 |
| 含雜質 | ——— | —— | —— | —— | 可 | 可 | —— | 可 | 可 |
| 故障率 | 低 | 一般 | 低 | 高 | 低 | 低 | 低 | 低 | 低 |
| 介質種類 | 氣、汽、液 | 風、液 | 氣、液 | 液、 汽 | 導電液 | 氣、液 | 氣、汽、液 | 氣、汽、液 | 氣、汽、液 |
| 結垢影響 | 大 | 大 | 大 | 大 | 微 | 大 | 大 | 微 | 微 |
| 粘附影響 | 大 | 大 | 大 | 大 | 微 | 大 | 微 | 微 | 微 |
| 測量原理 | 壓差 | 壓差 | 頻率 | 壓差 | 速度 | 速度 | 質量力 | 壓差 | 壓差 |
| 補償方式 | 密度 | —— | 密度 | 密度 | — | 速度 | 密度 | 密度 | 密度 |
| 積算方式 | 開方 | 開方、線性 | 線性 | 開方 | 開方 | 線性 | 開方 | 開方 | 開方 |
| 瞬時顯示 | 智慧型 型 | —— | 智慧型型 | 智慧型 型 | 智慧型型 | 智慧型型 | 智慧型型 | 智慧型 型 | 智慧型型 |
| 安裝方法 | 水平 | 任意 | 任意 | 水平 | 水平 | 任意 | 水平 | 彎管 | 任意 |
| 安裝難易 | 難 | 難 | 易 | 易 | 難 | 難 | 難 | 易 | 易 |
| 維護使用 | 專人 | 易 | 易 | 易 | 難 | 難 | 易 | 易 | 易 |
| 使用壽命 | 可 | 易磨損 | 一般 | 不長 | 可 | 可 | 可 | 可 | 長 |
| 型號 | 型號代碼 | 說明 |
| BTB | —————————— | 畢托巴流量計 |
| 系列代碼 （Ⅰ級代碼） | □—S…………（注1） □—M………………… □—B………………… | 標準型（氣、汽、液體） 高溫高壓型（氣、汽、液體） 耐堵耐磨型（含雜質氣、汽、液體） |
| 性能代碼（注2） （Ⅱ級代碼） | □—H………………… □—L………………… □—K………………… □—F………………… □—N………………… □—Y………………… □—Z………………… □—Q………………… | 分體式 一體式 可疏通式 防腐蝕 耐磨損 雙向式 袖珍式（5mm≤管徑≤25mm） 其他（注3） |
| 管道標準 （Ⅲ級代碼） | 圓形管道：外徑/內徑 | 根據訂貨參數實時填寫（單位：mm）；（注4） |
| 截止閥 （Ⅳ級代碼） 以下同 | □0…………………… □1…………………… □2…………………… □3…………………… | 不帶截止閥 帶中低壓截止閥（P≤16MPa） 帶高溫高壓截止閥（16MPa |
| 反吹裝置 | □0…………………… □1…………………… □2…………………… | 不帶反吹裝置 手動反吹裝置 電動反吹裝置 |
| 冷凝裝置 | □0…………………… □1…………………… □2…………………… □3…………………… | 不帶冷凝裝置 帶中低壓冷凝器（P≤4.0MPa） 帶高壓冷凝器（P>4.0MPa） 帶螺旋管冷凝器 |
| 三閥組 | □0…………………… □1…………………… □2…………………… □3…………………… | 不帶三閥組 帶中低壓三閥組（P≤16MPa） 帶高壓三閥組（16MPa |
| 差壓變送器 | □F0…………………… □F1…………………… □F2…………………… □F3…………………… | 不帶差壓變送器 帶差壓變送器 帶多變數變送器 其他（注3） |
| 溫度補償 | □T0…………………… □T1…………………… □T2…………………… □T3…………………… □T4…………………… | 不帶溫度補償 帶熱電阻溫度計：Pt100輸入 熱電偶：K輸入 帶溫度變送器 其他（注3） |
| 壓力補償 | □P0…………………… □P1…………………… □P2…………………… | 不帶壓力補償 帶壓力變送器（型號：BTB-802HSM;M20×1.5） 其他（注3） |
| 顯示方式 | □S0…………………… □S1…………………… □S2…………………… □S3…………………… □S4…………………… | 不帶配套顯示 帶橫式流量積算儀 帶豎式流量積算儀 接SCS或PRC 其他（注3） |
| 安裝形式 | □A0…………………… □AP1………………… □AC2………………… □AP2………………… □AC3………………… □AP3………………… □AC4………………… □AP4………………… □AC5………………… □AP5………………… □A6…………………… | 不帶連線裝置 感測器與管道採用焊接安裝（材質為不鏽鋼） 感測器與管道採用法蘭安裝（材質為碳鋼） 感測器與管道採用法蘭連線安裝（材質為不鏽鋼） 感測器與管道採用填料函安裝（材質為碳鋼） 感測器與管道採用填料函安裝（材質為不鏽鋼） 感測器與管道採用採用球閥連線安裝（材質為碳鋼） 感測器與管道採用採用球閥連線安裝（材質為不鏽鋼） 感測器與管道採用採用螺紋連線安裝（材質為碳鋼） 感測器與管道採用採用螺紋連線安裝（材質為不鏽鋼） 其他（注3） |
| 保護裝置 | □B0…………………… □BC1………………… □BP1………………… □BC2………………… □BP2………………… | 不帶保護裝置 帶雙保護裝置（材質為碳鋼） 帶雙保護裝置（材質為不鏽鋼） 帶單保護裝置（材質為碳鋼） 帶單保護裝置（材質為不鏽鋼） |
| 線上開孔 | □N…………………… □Y…………………… | 不線上開孔 線上開孔 |
例1：BTB-S-H(273、259)1011F1T1P1S1AC2B0N
例2：BTB-B-KLN-(1220、1200)1101F1TOPS1AC4BC1Y
注1：請將選擇的在□里打上√
注2：Ⅱ級代碼中的代碼可根據選型要求多項選擇
注3：其他為訂貨時需要的特殊配置，請詳細填寫
注4：圓 管：外徑（）/內徑（）
方 管：安裝面寬（）高*（）*壁厚（）
內襯及保溫層等特殊尺寸請詳細填寫

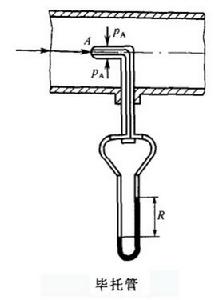

畢託管流量計的使用
1.將皮托管上的兩個接頭分別與塑膠管的兩端隨意連線。
2.在插入時先看一下塑膠管內的水的液面是否平衡。在確認後將探針順氣體流向插入管道即前端探針與氣流平行。
3.將塑膠管和標尺豎直，眼睛平視液面，兩塑膠管中的液面差就是壓差，該數值乘以十就是動壓（pa） 。
