環壓儀

目錄:

產品簡介

INTRODUCTION

執行標準

功能特點

技術參數

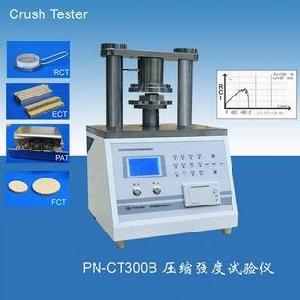

PN-CT300B環壓儀Crush Tester

杭州品享科技有限公司--PN-CT300B環壓儀杭州品享科技有限公司--PN-CT300B環壓儀

產品簡介
PN-CT300B壓縮強度測試儀(也叫環壓儀,壓縮儀,邊壓儀),是杭州品享在PN-CT300型的基礎上按國家標準規定研究開發的一種新型高精度檢測儀器。主要適用於厚度為0.15~1.00mm的紙張環壓強度(RCT);瓦楞紙板邊壓強度(ECT)、平壓強度(FCT)、粘合強度(PAT)及直徑小於60mm紙芯平壓強度(CMT)等的測試,是目前國內性價比非常高的一款高精度壓縮強度測試儀器。
PN-CT300B壓縮強度測試儀為機電一體化結構,採用現代機械設計理念和微機處理技術進行精心合理的設計。儀器採用上壓板固定式,測量精度高。PN-CT300B壓縮強度測試儀具有標準中包含的各項參數測試、轉換、調節、記憶、壓力曲線實時顯示、數據列印等功能。具有強大的數據處理功能,可直接得出各項數據的統計結果,並且能自動復位,操作方便,容易調節,性能穩定。

結構與測試原理:
PN-CT300B壓縮強度試驗儀由機械傳動和電子測控系統組成。步進電機、同步帶和減速箱輪組成驅動機構,通過改變步進電機的運行速度來改變壓板的運行速度。通過控制步進電機的正反轉來控制壓板的升降。測試時驅動步進電機已設定的速度運行,並隨壓力感測器的信號變化,當壓力信號由高變低到某個值時,顯示測試結果,並控制壓板退回到起始位置。
PN-CT300B壓縮強度試驗儀可完成紙張環壓強度(RCT);瓦楞紙板邊壓強度(ECT)、平壓強度(FCT)、粘合強度(PAT),儀器具有標準中包含的各項參數測試、數據列印功能,採用液晶顯示屏可實時顯示壓力曲線。配計算機數據管理軟體可實現測試數據的保存、歷史數據查詢、統計等功能。

執行標準

GB/T 2679.8-1995《紙和紙板環壓強度的測定》;
GB/T 6546-1998《瓦楞紙板邊壓強度的測定》;
GB/T 6548-1998《瓦楞紙板粘合強度的測定》;
GB/T 2679.6-1996《瓦楞原紙平壓強度的測定》;

功能特點
1. 全電腦控制技術,開放式結構,自動化程式高,操作簡單方便、安全可靠。
2. 全自動測量,智慧型判斷功能,大螢幕液晶顯示、中文選單。試驗時,實時顯示拉伸時間、負荷張力等;
3. 中文圖形選單顯示操作界面,使用簡單方便;最新軟體具有實時顯示抗 壓曲線功能;儀器具有強大的數據顯示和分析管理能力。 (國內獨家)
4. 採用模組式一體型印表機,安裝方便,故障低;熱敏印表機和針式印表機可選。
5. 自動測量、統計、列印測試結果,並具有數據保存功能;
6. 高速微型印表機,列印高速,使用方便,故障低;
7. 機電一體化現代設計理念,結構緊湊,外觀美觀大方,維修方便;

技術參數
1. 電 源: AC220V±10% 2A 50HZ
2. 測量範圍: ≤3000N
3. 壓縮速度: 12.5mm/min
4. 起始位置: 壓板間距可根據實際情況任意設定(0~70mm)
5. 精 度: ± 1%
6. 通訊輸出: 標準RS232接口
7. 外形尺寸: 長×寬×高=400mm×400mm×600mm
8. 重 量: 50Kg

 本儀器配置以下附屬檔案,可分別進行以下測試:
 PN-RCA13型環壓試樣座--紙張環壓強度試驗RCT
 PN-RCC152型環壓專用取樣器--紙張環壓強度試驗RCT
 PN-PT6型紙與紙板厚度儀--紙張環壓強度試驗RCT
 PN-ECC25型邊壓粘合取樣器--瓦楞紙板邊壓強度試驗ECT
 PN-PAC剝離強度試驗架--瓦楞紙板粘合強度試驗PAT
 PN-FCC紙板平壓強度取樣器--紙板平壓強度試驗FCT
