獨立基礎

獨立基礎

獨立基礎是指配置於上部設備之下的無筋或有筋的整體基礎形式。當建築物上部結構採用框架結構或單層排架結構承重時,基礎常採用圓柱形和多邊形等形式的獨立式基礎,這類基礎稱為獨立式基礎,也稱單獨基礎。獨立基礎分三種:階形基礎、坡形基礎、杯形基礎。獨立基礎如果坐落在幾個軸線交點上承載幾個獨立柱,叫做聯合獨立基礎。獨立基礎一般設在柱下,常用斷面形式有踏步形、錐形、杯形。通常將基礎做成杯口形,然後將柱子插入,並用細石混凝土嵌固,此時稱為杯口基礎。

基本信息

特點

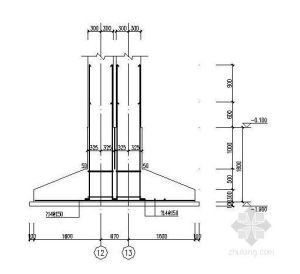

獨立基礎獨立基礎
當建築物上部結構採用框架結構或單層排架結構承重時,基礎常採用方形、圓柱形和多邊形等形式的獨立式基礎,這類基礎稱為獨立式基礎.也稱單獨基礎,是整個或局部結構物下的無筋或配筋基礎.一般是指結構柱基,高煙囪,水塔基礎等的形式.

獨立基礎分:階形基礎、坡形基礎、杯形基礎3種。

獨立基礎的特點一,一般只坐落在一個十字軸線交點上,有時也跟其它條形基礎相連,但是截面尺寸和配筋不盡相同。獨立基礎如果坐落在幾個軸線交點上承載幾個獨立柱,叫做共用獨立基礎。獨立基礎的特點二,基礎之內的縱橫兩方向配筋都是受力鋼筋,且長方向的一般布置在下面。
長寬比在3倍以內且底面積在20 m2以內的為獨立基礎(獨立樁承台)。

構造

獨立基礎一般設在柱下,常用斷面形式有踏步形、錐形、杯形。材料通常採用鋼筋混凝土、素混凝土等。當柱為現澆時,獨立基礎與柱子是整澆在一起的;當柱子為預製時,通常將基礎做成杯口形,然後將柱子插入,並用細石混凝土嵌固,此時稱為杯口基礎。

表示方式

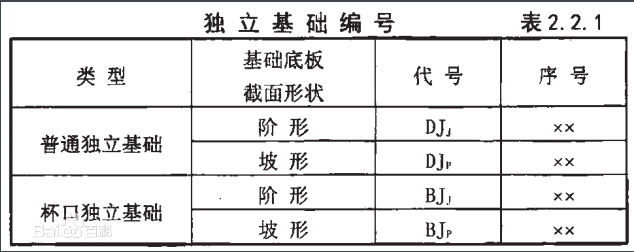

表示方式見下表:參考11G101-3

1表達方式

計算方法

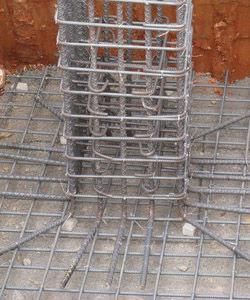

獨立基礎獨立基礎
⑴、獨立基礎墊層的體積
墊層體積=墊層面積×墊層厚度
⑵、獨立基礎墊層模板
墊層模板=墊層周長×墊層高度
⑶、獨立基礎體積
獨立基礎體積=各層體積相加(用長方體和稜台公式)
⑷、獨立基礎模板
獨立基礎模板=各層周長×各層模板高
(5)、基坑土方工程量
基坑土方的體積應按基坑底面積乘以挖土深度計算。基坑底面積應以基坑底的長乘以基坑底的寬,基坑底長和寬是指混凝土墊層外邊線加工作面,如有排水溝者應算至排水溝外邊線。排水溝的體積應納入總土方量內。當需要放坡時,應將放坡的土方量合併於總土方量中。
(6)、槽底釺探工程量
槽底釺探工程量,以槽底面積計算。

計算公式

V=[A*B+(A+a)(B+b)+a*b]*H/6+ABh
(A、B-四稜錐台底邊的長、寬;a、b-四稜錐台上邊的長、寬;H-四稜錐台的高度;h-四稜錐台底座厚度)
