溫控開關簡介
以空調而言，溫度控制器是對空調房間的溫度進行控制的電開關設備。溫度控制器所控制的空調房間內的溫度範圍一般在18℃～28℃。窗式空調常用的溫度控制器是以壓力作用原理來推動觸點的通與斷。其結構由波紋管、感溫包（測試管）、偏心輪、微動開關等組成一個密封的感應系統和一個轉送信號動力的系統。溫控開關分類
控制方法一般分為兩種；一種是由被冷卻對象的溫度變化來進行控制，多採用蒸氣壓力式溫度控制器，另一種由被冷卻對象的溫差變化來進行控制，多採用電子式溫度控制器。溫控器分為：機械式分為：蒸氣壓力式溫控器、液體膨脹式溫控器、氣體吸附式溫控器、金屬膨脹式溫控器。
溫控開關 其中蒸氣壓力式溫控器又分為：充氣型、液氣混合型和充液型。家用空調機械式都以這類溫控器為主。
電子式分為：電阻式溫控器和熱電偶式溫控器。
電路系統的作用
空調機電路系統的作用是控制空調正常和多功能的運行，保護壓縮機和風扇電機正常運行。電路系統的組成部件主要有：溫度控制器、熱保護器、主控開關、運轉電容器，風扇電動機的運轉電容器等被固定在控制盒內。左圖為單冷式空調機的電氣線路圖。溫度控制器的作用只是控制壓縮機的啟動和停止。工作原理

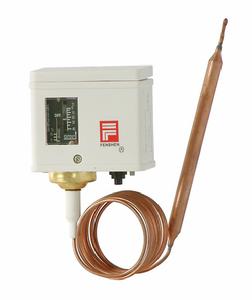

蒸氣壓力式
波紋管的動作作用於彈簧，彈簧的彈力是由控制板上的鏇鈕所控制的，毛細管放在空調機的室內吸入空氣的風口處，對室內循環迴風的溫度起反應。當室溫上升至調定的溫度時，毛細管和波紋管中的感溫劑氣體膨脹，使波紋管伸長並克服彈簧的彈力把開關觸點接通，此時壓縮機運轉，系統製冷，直到室溫又降至設定的溫度時，感溫包氣體收縮，波紋管收縮與彈簧一起動作，將開關置於斷開位置，使壓縮機的電動機電路切斷。以此反覆動作，從而達到控制房間溫度的目的。電子式溫度控制器
電子式溫度控制器（電阻式）是採用電阻感溫的方法來測量的，一般採用白金絲、銅絲、鎢絲以及半導體（熱敏電阻等）為測溫電阻，這些電阻各有其優缺點。家用空調的感測器大都是以熱敏電阻式。熱敏電阻式溫控器是根據惠斯登電橋原理製成的，（左圖）是惠斯登電橋。在BD兩端接上電源E，根據基爾霍夫定律，當電橋的電阻R1×R4=R2×R3時，A與C兩點的電位相等，輸出端A與C之間沒有電流流過，熱敏電阻的阻抗R1的大小隨周圍溫度的上升或下降而改變，使平衡受到破壞，AC之間有輸出電流。因此，在構成溫控器時，可以很容易地通過選擇適當的熱敏電阻來改變溫度調節範圍和工作溫度
金屬膨脹式溫控器
根據物體熱脹冷縮原理。熱脹冷縮是物體的共性，但不同物體其熱脹冷縮的程度不一樣。雙金片的兩面是不同物質的導體，在變化的溫度下由於漲縮程度不一樣而使雙金片彎曲，碰到設定的觸點或開關，使設定的電路（保護）開始工作。註：KSD301 系列為突跳式 塑膠為主體，自動復位形式。
KSD302 系列為突跳式 陶瓷為主體，自動復位形式。
KSD303 系列為突跳式 塑膠為主體，手動復位形式。
KSD304 系列為突跳式 塑膠為主體，16A雙觸點自動復位形式。
KSD305 系列為突跳式 塑膠為主體，16A雙觸點自動復位形式。

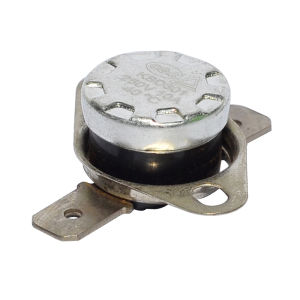

KSD301 系列
● 工作溫度性能固定，不需調整、乾脆、動作可靠、不拉弧、使用壽命長、無線電干擾少。
● 電氣參數
AC250V 5A/10A/16A AC120V 7A
● 溫度工作範圍:-25℃∽+240℃+1℃∽2℃
可按用戶要求生產
● 壽命10萬次以上
● 絕緣值>100MΩ
● 產品精度高、穩定性好、同步性好
產品結構及套用
KSD301系列產品是一種用雙金屬片作為感溫組件的溫控器,電器正常工作時,雙金屬片處於自由狀態,觸點處於閉合/斷開狀態,當溫度達到動作溫度時,雙金屬片受熱產生內應力而迅速動作,打開/閉合觸點,切斷/接通電路,從而起到控溫作用。當電器冷卻到復位溫度時，觸點自動閉合/打開，恢復正常工作狀態。廣泛套用於：飲水機、熱水器、三明治烤麵包機、洗碗機、乾燥機、消毒櫃、微波爐、電熱咖啡壺、電煮鍋、冰櫃、空調、過膠機、辦公設備、汽車座位加熱器等電熱器具。
產品主要用途
本溫控器是小型溫度控制器，其工作溫度性能固定，不需調整、乾脆、動作可靠、不拉弧、使用壽命長、無線電干擾少。 本溫控器是小型溫度控制和過熱保護；如消毒碗櫃、電熱開水瓶、咖啡壺、電子瓦撐、暖水袋、飲水機、電吹風、吸塵器、電取暖爐、微波爐、電熨斗、乾衣機、電機等電器。特點：
具有性能穩定、精度高、體積小、量輕、可靠性高、壽命長、對無線電乾憂小等特點。
注意事項
1、採用接觸感溫式安裝時，應使金屬蓋面貼緊被控器具的安裝面，為確保感溫效果，應在感溫表面塗上導熱矽脂或其它性能類似的導熱介質。2、安裝時不可把蓋面頂部壓塌、鬆動或變形，以免影響性能。
3、不能讓液體滲入控溫器內部，不得使外殼出現裂紋，不得隨意改變外接端子的形狀。
4、產品在不大於5A電流的電路中使用，應選擇銅芯截面為0. 5-1㎜2導線連線；不大於10A電流的電路中使用，應選擇銅芯截面為0.75-1.5㎜2導線連線。
5、產品應在相對濕度小於90%，環境溫度40℃以下通風、潔淨、乾燥、無腐蝕性氣體的倉庫中存放。
KSD301的分類，可以按照溫度來分，也可以按照材質來分類，也可以按照安裝方式來分。
按動作性質來分：可以分為常開動作，和常閉動作。
按照溫度來分，可以分為：0度5度10度15度20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度160度165度170度175度180度185度190度195度200度205度210度215度220度225度230度235度240度245度250度255度260度265度270度285度275度280度290度295度300度
按照材質來分，可以分為：電木體和陶瓷體
溫度開關選型注意事項
1 ：額定工作電壓（250V）2： 額定工作電流（10A）
3： 開機電流（A）
4： 堵轉電流（A）
5： a:安裝方式：內埋式，外置式
b:浸漆方式：滴漆，沉浸漆，真空浸漆，不浸漆
6： 對電流敏感的溫度開關：17AME系列，TP1系列
對溫度敏感的溫度開關：S01系列，突跳式溫度開關
RS-03(A)電吹風溫控開關
RS-03(A)溫控開關
RS-03為敞開式溫控開關，因感溫片直接與外界空氣環境接觸，是一款具有感溫更靈敏、反應速度更快的過熱保護開關。該溫度開關工作溫度固定，無須調整；動作可靠乾脆、電弧小、使用壽命長。該款過熱保護器又稱為電吹風溫控，風筒溫控開關，暖風機溫控等。
該款溫度保護開關採用進口高靈敏熱雙金屬片、彈片、動觸頭、靜觸頭、陶瓷基座、等組成。工作時雙金屬元件處於自由狀態，動觸頭與靜觸頭處於閉合狀態。當使用電器因故障發熱，溫度上升到該產品額定動作溫度值時，雙金屬元件受熱產生內應力而迅速動作推開動觸頭，使觸點斷開切斷電源，電器停止工作，從而起到電器過熱保護作用。當被保護電器溫度下降到過熱保護器的額定復位溫度值時，雙金屬元件恢復到初始狀態觸點閉，電器恢復工作。
RS-03(A)電吹風溫控開關 技術參數/性能參數：
主體尺寸（不含端子）長*寬*高：17.3mm*5mm*4.5mm，高度為觸點閉合時的高度，觸點打開時的高度：約為5.5mm
工作電壓電流：AC250V/10AAC125V/16A

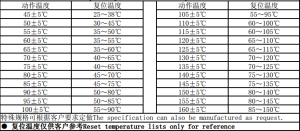

動作溫度：55~160（℃）（每隔5℃為一檔）
標準公差：±5℃,±3℃
耐久性/壽命：10000次
使用說明
1、該產品以高溫精密電子陶瓷為主體支架，其餘均為金屬構件，具有耐高溫衝擊特性.
2、該保護器為敞開式保護器，在運輸及安裝過程中請勿按壓感溫片或人為張開觸點距離過大，以免造成感溫片損壞或彈片張開過大而失去接觸彈力。
3、安裝時應注意熱保護器端子與外接線耳連線良好，避免造成虛接產生髮熱而影響熱保護器的正常工作。
4、熱保護器的實際工作電壓和工作電流應不大於其標稱額定電壓和額定電流，小於其標稱額定電壓和額定電流均可正常使用。
使用範圍
該款溫控開關為敞開式，適用於電吹風，暖風機，熱風槍等電熱設備上，又被稱為電吹風溫控器，電吹風溫控，電吹風溫控開關，暖風機溫控，暖風機溫控開關，熱風槍溫控器，熱風槍溫控，熱風槍溫控開關
