深層水泥攪拌樁是一種機械設備,利用水泥作為固化劑,通過深層攪拌機械在地基將軟土或沙等和固化劑強制拌和,使軟基硬結而提高地基強度。

基本信息

介紹

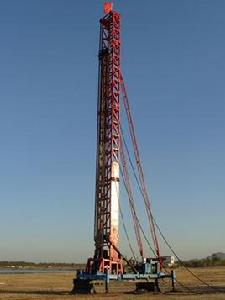

深層攪拌樁 深層攪拌樁

該方法適用於軟基處理,效果顯著,處理後可成樁、牆等。深層水泥攪拌樁適用於處理淤泥、砂土、淤泥質土、泥炭土和粉土。當用於處理泥炭土或地下水具有侵蝕性時,應通過試驗確定其適用性。冬季施工時應注意低溫對處理效果的影響。

施工簡述

(1)施工前的準備工作

深層攪拌樁 深層攪拌樁

應在施工前完成如下準備工作:

搞好場地的三通(路通、水通、電通)一平(清除施工現場的障礙物),查清地下管線的位置及確定架空電線的位置、高度。

放線:按設計圖紙放線,準確定出各攪拌樁的位置;攪拌樁樁位應每隔5根樁採用竹片或板條進行現場定位。根據需要改動原設計位置的,需取得設計、監理等的同意後,方可執行。

深層攪拌樁 深層攪拌樁

作好施工準備,包括供水供電線路、機械設備施工線路、機械設備放置位置、運輸通道等。

所需材料應提前進場,水泥及外加劑必須有出廠合格證,水泥必須送試驗室檢驗合格後方能使用。

(2)施工流程

深層攪拌樁施工按下列步驟進行:

1)樁機定位、對中、調平

放好攪拌樁樁位後,移動攪拌樁機到達指定樁位,對中,調平(用水準儀調平)。

2)調整導向架垂直度

採用經緯儀或吊線錘雙向控制導向架垂直度。按設計及規範要求,垂直度小於1.0%樁長。

3)預先拌製漿液

深層攪拌機預攪下沉同時,後台拌制水泥漿液,待壓漿前將漿液放入集料斗中。選用水泥標號425#普通矽酸水泥拌製漿液,水灰比控制在0.45~0.50範圍,按照設計要求每米深層攪拌樁水泥用量不少於50Kg。

4)攪拌下沉

啟動深層攪拌樁機轉盤,待攪拌頭轉速正常後,方可使鑽桿沿導向架邊下沉邊攪拌,下沉速度可通過檔位調控,工作電流不應大於額定值。

5)噴漿攪拌提升

下沉到達設計深度後,開啟灰漿泵,通過管路送漿至攪拌頭出漿口,出漿後啟動攪拌樁機及拉緊鏈條裝置,按設計確定的提升速度(0.50~0.8m/min)邊噴漿攪拌邊提升鑽桿,使漿液和土體充分拌和。

6)重複攪拌下沉

攪拌鑽頭提升至樁頂以上500mm高后,關閉灰漿泵,重複攪拌下沉至設計深度,下沉速度按設計要求進行。

7)噴漿重複攪拌提升

下沉到達設計深度後,噴漿重複攪拌提升,一直提升至地面。

8)樁機移位

施工完一根樁後,移動樁機至下一根樁位,重複以上步驟進行下一根樁的施工。

(3)成樁工藝

a)攪拌樁機:PH-5系列深層攪拌樁機及相應的輔助設備(灰漿泵、灰漿攪拌機等)。

b)製備水泥漿:按設計確定的配合比拌制水泥漿,待壓漿前將水泥漿倒入集料斗。

c)預攪下沉:待攪拌機的冷卻水循環正常後,啟動攪拌機電機,放鬆起重機鋼絲繩,使攪拌機沿導架攪拌切土下沉,下沉的速度可由電機的電流監測表控制,工作電流不應大於40A。攪拌機下沉時開啟灰漿泵將水泥漿壓入地基中,邊噴邊鏇轉。

d)提升噴漿攪拌,攪拌機下沉到達設計深度後,開啟灰漿泵將水泥漿壓入地基中,邊噴邊鏇轉,同時嚴格按照設計確定的提升速度提升攪拌機。

e)重複上、下攪拌,攪拌機提[升至設計加固深度的頂面標高時,集料斗中的水泥漿應正好排空,為使軟土和水泥漿攪拌均勻,再次將攪拌機邊鏇]轉邊沉入土中,至設計加固深度後再將攪拌機提升出地面,攪拌過程同時噴水泥漿。

f)清洗,向集料斗注入適量熱水,開啟灰漿泵、清洗全部管線中的殘存水泥漿,直到基本乾淨,並將粘附在攪拌頭上的雜物清洗乾淨。

g)移位,重複上述a)-f)步驟,再進行下一根樁的施工。
