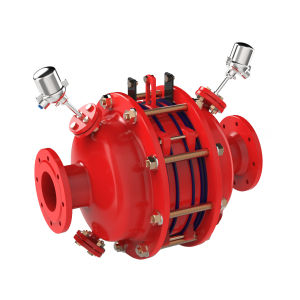

波紋管阻火器

波紋管阻火器主要特點 石油儲罐波紋管阻火器（又稱防火器）是國內沿用金屬網型阻火器。經公安部天津消防科學研究所與中國石化總公司北京設計院按中華人民共和國國家標準GB5908-86聯合測試不合格，應更新換代。ZGB-I新型石油儲罐波紋管阻火器和ZGB-Ⅱ型抽屜式波紋阻火器是最新科技成果。

波紋管阻火器主要特點

阻火器安裝圖

石油儲罐波紋管阻火器（又稱防火器）是國內沿用金屬網型阻火器。經公安部天津消防科學研究所與中國石化總公司北京設計院按中華人民共和國國家標準GB5908-86聯合測試不合格，應更新換代。ZGB-I新型石油儲罐波紋管阻火器和ZGB-Ⅱ型抽屜式波紋阻火器是最新科技成果。

結構特點
1、波紋管阻火器結構合理、重量輕、耐腐蝕。
2、易檢修，安裝方便，檢查時不用拆卸呼吸閥
3、 阻火器芯子採用不鏽鋼材料，耐腐蝕，易於清洗
主要性能
1、防爆性能合格，連續13次阻爆性能試驗每次都能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、 波紋管阻火器水壓試驗合格。

保養與維修
為了確保阻火器的性能達到安全使用目的，對阻火器應定期進行檢查、保養。
1、阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗乾淨，確保芯子上的每個孔眼暢通，對於變形和腐蝕的阻火器層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
波紋管阻火器適用範圍城建、化工、冶金、石油、製藥、食品、飲料、環保
1、ZGB-I新型波紋石油儲罐阻火器適用於儲存閃點低於28℃的甲類油品和閃點低於60℃的乙類油品。如：汽油、煤油、輕柴油、苯、甲苯、原油等油品的儲罐。
2、 可與呼吸閥配套使用，又可單獨使用。
3、內浮頂油罐通氣管上。
4、加油站地下油罐通氣管上。
註：連線法蘭符合JB78-59《鑄鐵法蘭》的規定

波紋管阻火器 連線尺寸

規 格 重 量 安 裝 尺 寸 （毫 米）
D2 D L H n×Ф
DN50 6 Ф110 Ф140 220 235 4×14
DN80 17 Ф150 Ф185 280 270 4×18
DN100 20 Ф170 Ф205 325 275 4×18
DN150 25 Ф225 Ф260 425 290 8×18
DN200 35 Ф280 Ф315 495 305 8×18
DN250 46 Ф335 Ф370 595 320 12×18
