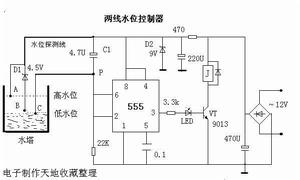

水位控制器

水位控制器是指通過機械式或電子式的方法來進行高低水位的控制，可以控制電磁閥、水泵等，成為水位自動控制器或水位報警器，從而來實現半自動化或者全自動化。

基本信息

• 中文名：水位控制器
• 其他外文名：Water level controller

• 中文名：水位控制器
• 英文名：Water level controller

• 控制：電磁閥、水泵
• 套用：工業鍋爐、民用建築用水池
• 作用：控制高低水位
• 分類：乾簧管、電極式水位控制器等

常用類型

水位控制一般用在高位水箱給水和污水池排水。將水位信號轉換為電信號控制水泵開停的設備稱為水（液）位控制器。常用的水（液）位控制器有乾簧管水位控制器、浮球磁性開關液位控制器、電極式水位控制器、壓力式水位控制器等。

分類

乾簧管水位控制器

乾簧管水位控制器的安裝和接線圖

乾簧管水位控制器由乾簧管開關和永久磁鐵組成。適用於工業和民用建築中的水箱、水塔及水池等開口容器的水位控制或水位報警。圖為乾簧管水位控制器的安裝和接線圖。其工作原理如下：在塑膠管內固定有上、下水位乾簧開關SL1和SL2，塑膠管下端密封，

連線在上端接出。塑膠管外面套一個能隨水位移動的浮標，浮標中固定一個永久磁環，當浮標移到上或下水位時，對應的乾簧管開關接受磁信號而動作，發出水位電信號。用於報警或啟動水泵工作。

浮球磁性開關液位控制器

圖1 浮球磁性開關外形結構示意圖

浮球磁性開關液位控制器（UQK-611、612、613、614型）是利用浮球內置乾簧開關動作而發出水位信號。因外部無任何可動機構，因此特別適用於含有固體、半固體浮游物的液體，如生活污水、工廠廢水等液體的液位自動報警和控制。

圖1為浮球磁性開關外形結構示意圖，它由工程塑膠浮球、外接導線和密封在浮球內的開關裝置組成。開關裝置由乾簧管、磁環和動錘組成。其安裝示意圖如圖2所示。當液位在下限時浮球正置，動錘在浮球下部，浮球因為動錘在下部，重心向下，基本保持正置狀態，發出開泵信號。開泵後液位上升，當液位接近上限時，由於浮球被支持點和導線拉住，便逐漸傾斜。當浮球剛超過水平測量位置時，浮球內的動錘因自重向下滑動使浮球迅速翻轉而倒置，使乾簧管觸點吸合，發出停泵信號。當液位下降到接近下限時，浮球又重新翻轉回去，又發出開泵信號。

電極式水位控制器

圖2 浮球磁性開關液位控制器安裝示意圖

電極式水位控制是利用水或者液體的導電性能，在水箱高水位或低水位時，使相互絕緣的電極導通或不導通，發出信號使電晶體靈敏繼電器動作，發出指令控制水泵開停。

電極式水位控制器原理圖

右圖是一種三電極式水位控制原理圖。當水位低於DJ2和DJ3以下時，DJ2和DJ3之間不導電，晶體三極體VT2截止，VT1導通，靈敏繼電器KE吸合，其觸頭線柱2～3發出開泵指令。當水位上升使DJ2和DJ3導通時，因線柱5～7不通，VT2繼續截止，VT1繼續導通；當水位上升到使DJ1、DJ2和DJ3均導通時，線柱5～7通，VT2導通、VT1截止，靈敏繼電器KE釋放，發出停泵指令。

壓力式水位控制器

水箱的水位也可以通過壓力來檢測，因為水位高壓力也高，水位低壓力也低。常用的YXC-150型電觸點壓力表，既可以作為壓力控制又可作為就地檢測，如圖所示。當被測介質的壓力進

電觸點壓力表示意圖

入彈簧管時，彈簧產生位移，經傳動機構放大後，使指針繞固定軸轉動，轉動的角度與彈簧中的壓力成正比，並在壓力表刻度盤上指示出來，同時它又帶動電觸點指針動作。在低水位時，指針與下限整定值觸點接通，發出低水位信號；在高水位時，指針與上限整定值觸點接通；在水位處於高低水位整定值之間時，指針與上下限觸點均不接通，所以可以通過反應水箱供水壓力而發出開泵和停泵信號。如將電觸點壓力表安裝在供水管網中，可以通過反應管網供水壓力而發出開泵和停泵信號。

用途

套用範圍

水位控制器廣泛套用於工業鍋爐、民用建築用水池、水塔、水箱，以及石油化工、造紙、食品、污水處理等行業內開口或密閉儲罐，地下池槽中各種液體的液位測量，被檢測的介質可分水、油、酸、鹼、工業污水等各種導電及非導電液體。與電動閥組成一套先進的液位顯控設備，自動開、關電動閥。

在排水系統中套用

水位監控終端

在排水控制系統中，主機安裝在泵房。工作中，主機實時檢測水深信號，並控制水泵，上限啟泵，下限停泵。如果水位超過上上限、或低於下下限、或水泵故障，主機通過簡訊通知管理員，管理員可現場查看，或編髮簡訊指令，強制啟、停水泵。

排水泵站遠程監控系統適用於城市排水泵站的遠程監控及管理。泵站管理人員可以在泵站管理處的監控中心遠程監測站內格柵機的工作狀態、污水池水位、提升泵組工作狀態、出站流量、池內有害氣體濃度等；支持手動控制、自動控制、遠程控制格柵機、排風機及提升泵的啟停；圖像監視站內全景及重要的工位。

在水池給水系統中套用在水池給水控制系統中，主機安裝在水池，從機安裝在水源泵房。工作中，主機實時檢測水池水深信號，並簡訊指令從機控制水泵，上限啟泵，下限停泵。如果水池水位超過上上限、或低於下下限，主機簡訊通知管理員，如果水泵故障，從機簡訊通知管理員。管理員可現場查看，或編髮簡訊指令，強制啟、停水泵。

在水塔給水系統中套用

在水塔給水控制系統中，主主機安裝在水塔，副主機安裝在水池泵房。工作中，主主機實時檢測水塔水深信號，並簡訊指令副主機控制水泵，上限啟泵，下限停泵。副主機實時檢測水池水深信號，輔助控制水泵，下限停泵（缺水保護）。如果水塔水位超過上上限、或低於下下限，主主機簡訊通知管理員，如果水池水位低於下下限，或水泵故障，副主機簡訊通知管理員。管理員可現場查看，或編髮簡訊指令，強制啟、停水泵。

工作方式

與水位開關搭配

電子式水位開關在污水中的套用

水位開關搭配水位控制器來控制，有動畫演示。電子式水位開關原理是通過電子探頭對水位進行檢測，再由水位檢測專用晶片對檢測到的信號進行處理，當被測液體到達動作點時，晶片輸出高或低電平信號，再配合水位控制器，從而實現對液位的控制。不需浮球和乾簧管，外部無機械動作，耐污耐用，不怕漂浮物影響，任意角度安裝，豎向安裝有一定的防波浪功能，適宜長時間浸在水中，工作電壓是直流5-24V，很安全。舉例：把一個水位開關放在高水位A位置，另一個水位開關放在低水位B位置。當水到達B位置時，繼電器閉合，此時可控制水泵或電磁閥的啟動，開始進水；當水上升到達高水位A位置時，繼電器斷開，水泵或電磁閥斷電。然後水又到低水位B位置，不斷往復循環......

這種方式較實用，耐污，壽命長，安全。

與浮球開關搭配

電子式水位開關

基本上有兩種方式：一種是浮球開關帶著一個大的金屬球，浸在水中時浮力大，可以控制兩個水位，比如水滿了，浮球因為浮力而上升，帶動球閥運動，使閥門關閉，停止進水，當水少了，浮球下降，閥門打開，又再進水，如此循環。這種方式較多套用在煮開水器和衛生間的沖水器上。還有一種是帶乾簧管的微型浮球開關，由外面

浮球開關

的帶有磁性小浮球使桿裡面的乾簧管閉合，從而控制水位，多數套用在清水的水位控制，一般十幾塊錢就有交易了，但易受污物影響，不適用在污水上。第二種是電纜式浮球開關，該裝置通過一彈性電線與水泵連線，可用於水塔、水池水位高低的自動控制和缺水保護，允許接的用電器是220V，10A左右，平衡錘或彈性電線的某一固定點到浮筒間的電線長度，決定水位的高低。這種水位開關價格便宜，對於一些要求不太嚴格的場合適用，有一定耐污能力。但存在這樣的問題：浮球易受外界雜物影響其穩定性，特別是纖維狀的雜物纏繞而有失誤，同一小水箱裡不宜使用多個，否則會相纏繞。使用壽命相對短些，而且多數直接接220V，存在一定的安全隱患，終有一天因為電線破損而漏電電人。所以電纜式浮球開關一般有這樣的警告：電源線是本裝置的完整部分，一經發現電線受損，本裝置應被替換，不準對電線進行修理。

技術指標

水位控制器安裝方式

水位量程：0～100m或定製

水位分辨力：0.1cm

水位過載能力：200%FS

水位精度：0.05%

溫度分辨力：0.003℃

溫度精度：±0.05℃

工作溫度：-20到+80℃

通信方式：GPRS、CDMA、短訊息

存儲容量：4M/8M/16M/32M可選

供電電壓：DC10-28V

標配電池：14Ah/14.4V，鋰電池組

防水等級:IP68

工作環境:水上部分——溫度：-40℃～+85℃；濕度：≤95%

水下部分——0℃～80℃（接觸的水不結冰）
