信息簡介

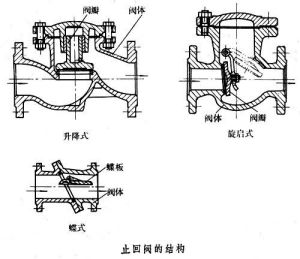

結構圖止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬於止回閥類。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬於自動閥類，主要用於介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。 通常，流體在壓力作用下使閥門的閥瓣開啟，並從進口側流向出口側。當進口側壓力低於出口側時，閥瓣在流體壓力和本身重力的作用下自動地將通道關閉，阻止流體逆流。按閥瓣運動方式不同，止回閥主要分為升降式、鏇啟式和蝶式3類（見圖）。升降式止回閥的閥體多與截止閥閥體相似，它的流體阻力較大。這類止回閥為高壓小口徑，常採用圓球形閥瓣。鏇啟式止回閥對流體的阻力較小，一般適用於中小口徑、低壓大口徑管道，常在閥的通道隔板上設定多個閥瓣，成為多瓣式。蝶式止回閥的形狀與蝶閥相似。它結構簡單，對流體的阻力小。止回閥如關閉過快，可能會在液體管道中引起液擊，產生噪聲，甚至導致閥門零件的損壞。為避免這種情況，需要時可選用有緩衝功能的止回閥，延長關閉時間。
結構
止回閥(CheckValve)：按結構劃分，可分為升降式止回閥、鏇啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。鏇啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為蝶式雙瓣、蝶式單瓣、以上幾種止回閥在連線形式上可分為螺紋連線、法蘭連線、焊接和對夾式連線四種。
安裝
安裝應注意以下事頂：
1、在管線中不要使止回閥承受重量，大型的止回閥(aetvOne-wayvalve)：應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥(One-wayvalve)：應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
分類
止回閥1.鑄鐵止回閥.

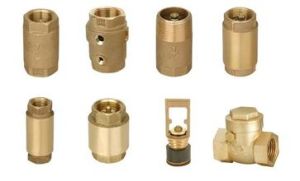

2.黃銅止回閥.
3.不鏽鋼止回閥.
二：按功能分類：
1.NRVZ靜音式止回閥
2.NRVG靜音式止回閥
止回閥按結構劃分，可分為升降式止回閥、鏇啟式止回閥和蝶式止回閥三種。
1.升降式止回閥可分為立式和臥式兩種。
2.鏇啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。
3.蝶式止回閥為直通式。
以上幾種止回閥在連線形式上可分為螺紋連線、法蘭連線、焊接連線和對夾連線四種。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬於自動閥類，主要用於介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥(CheckValve)：是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低於出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
止回閥(CheckValve)：一般分為升降式、鏇啟式、蝶式及臥式等四種類型。
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中線作升降運動，動作可靠，但流體阻力較大，適用於較小口徑的場合。升降式止回閥可分為直通式和立式兩種。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。
鏇啟式止回閥的閥瓣繞轉軸作鏇轉運動。其流體阻力一般小於升降式止回閥，它適用於較大口徑的場合。鏇啟式止回閥根據閥瓣的數目可分為單瓣鏇啟式、雙瓣鏇啟式及多瓣鏇啟式三種。單瓣鏇啟式止回閥一般適用於中等口徑的場合。大口徑管路選用單瓣鏇啟式止回閥時，為減少水錘壓力，最好採用能減小水錘壓力的緩閉止回閥。雙瓣鏇啟式止回閥適用於大中口徑管路。對夾雙瓣鏇啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣鏇啟式止回閥適用於大口徑管路。
蝶式止回閥的結構類似於蝶閥。其結構簡單、流阻較小，水錘壓力亦較小。
隔膜式止回閥有多種結構形式，均採用隔膜作為啟閉件，由於其防水錘性能好，結構簡單，成本低。
3.NRVR靜音式止回閥

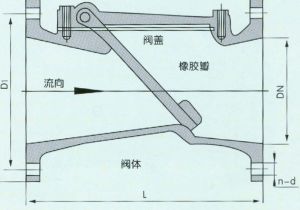

4.SFCV橡膠瓣逆止閥
5.DDCV雙瓣逆止閥
止回閥(CheckValve)：標準鏇啟式臥式止回閥
止回閥煙道止回閥貫流式止回閥對夾式止回閥
緩閉止回閥立式止回閥靜音止回閥止回閥價格微阻緩閉止回閥
H76型對夾式雙瓣鏇啟式止回閥水錘壓力小，閥瓣行程短、且有彈簧輔助關閉、關閉速度快
H44型法蘭單瓣鏇啟止回閥很大，閥瓣行程長，需要較長的關閉時間H76型的水錘壓力只有H44型的1/2~1/5
球型污水止回閥：閥體採用全通道結構，具有流量大、阻力小之優點。採用圓球做閥瓣，適用於高粘度、有懸浮物的工業及生活污水管網
回閥：止回閥(One-wayvalve)：又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬於止回閥類。
結構
可分為升降式止回閥、鏇啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式止回閥和臥式止回閥兩種。鏇啟式止回閥分為單瓣式止回閥、雙瓣式止回閥和多瓣式止回閥三種。蝶式止回閥為直通式止回閥、以上幾種止回閥在連線形式上可分為螺紋連線止回閥、法蘭連線止回閥和焊接止回閥三種。
止回閥(CheckValve)：公稱壓力或壓力級：PN1.0-16.0MPa、ANSICLASS150-900、JIS10-20K公稱通徑或口徑：DN15～900、NPS1/4～36連線方式：法蘭、對焊、螺紋、承插焊、對夾等適用溫度：-196℃～540℃閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，止回閥(aetvOne-wayvalve)：可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
通式升降式止回閥應安裝於水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,並且介質自下而上流動。
鏇啟式止回閥安裝位置不受限制，通常安裝於水平管路，但也可以安裝於垂直管路或傾料管路上。
安裝止回閥(CheckValve)：時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
止回閥(CheckValve)：關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對於大口管路或高壓管路，故應引起止回閥(aetvOne-wayvalve)：選用者的高度注意。
安裝
一、鏇啟式止回閥：鏇啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作鏇轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用於低流速和流動不常變化的大口徑場合，但不宜用於脈動流，其密封性能不及升降式。鏇啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力衝擊。
二、升降式止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可採用圓球。升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力係數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相靜音止回閥
同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
三、碟式止回閥：閥瓣圍繞閥座內的銷軸鏇轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較差。
四、管道式止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力係數比鏇啟式止回閥略大。
五、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。
此外，還有-些不適用於泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥
結構特點
栓接閥蓋，鏇啟式和升降式閥瓣金屬密封面。
閥體和閥蓋連線形式
Class150~Class900採用栓接閥蓋；Class1500~Class2500採用自壓密封式閥蓋。
閥蓋墊片形式
Class150~Class300止回閥採用不鏽鋼石墨纏繞墊片；Class600止回閥可用不鏽鋼石墨纏繞墊片也可採用金屬環墊片；Class900止回閥可採用金屬環墊片，Class1500~Class2500止回閥採用自壓密封金屬環。
閥座
碳鋼止回閥閥座通常採用鍛鋼材料，閥座密封面可根據客戶要求噴焊硬質合金，NPS≤10''的止回閥採用分離式螺紋鏇入式閥座，如果用戶需要焊閥座結構也可提供；NPS≥12截止閥採用焊閥座結構；不鏽鋼止回閥的閥座一般採用整體式或者在本體上焊硬質合金後直接加工閥座。如果用戶有需求，不鏽鋼止回閥閥座也可採用分離式螺紋鏇入式和焊接閥座結構。
鑄鋼鏇啟式止回閥的結構特徵
大口徑的止回閥設計有吊環，方便起吊。
栓接閥蓋，中法蘭墊片的型式可根據壓力等級的不同進行選擇；
CLASS600的止回閥可採用壓力自緊密封結構。
閥瓣限位裝置，防止閥瓣打開位置過高而無法關閉。
實心銷軸安裝精確，強度高，保證了閥門的使用性能和使用壽命
搖桿具有足夠的強度，關閉時有足夠的自由度以利於閥瓣關閉。
閥瓣具有足夠的強度和剛度，閥瓣密封面可根據用戶要求堆焊金屬材料或鑲嵌非金屬材料。
工作原理
止回閥止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥和背壓閥。 止回閥屬於一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用於給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為鏇啟式止回閥（依重心鏇轉）與升降式止回閥（沿軸線移動）。
止回閥這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用於閥座，從而切斷流動。
其中止回閥就屬於這種類型的閥門，它包括鏇啟式止回閥和升降式止回閥。鏇啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥 瓣設計在鉸鏈機構，以便閥瓣具有足夠有鏇啟空間，並使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬製成，也可以在金屬上鑲嵌皮革、橡膠、或者採用合成覆蓋面，這取決於使用性能的要求。鏇啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣坐落位於閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其餘部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，並切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比鏇啟式止回閥大些，而且鏇啟式止回閥的流量受到的限制很少。
選型標準
止回閥的選型標準內容如下：
1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
2、止回閥一般適用於清淨介質，不宜用於含有固體顆粒和粘度較大的介質；
3、一般在公稱通徑50mm的水平管道上都應選用臥式升降止回閥；
4、直通式升降止回閥只能在水平管道安裝；
5、對於水泵進口管路，宜選用底閥，底閥一般只安裝在泵進口的垂直管道上，並且介質自下而上流動；
6、升降式較鏇啟式密封性好，流體阻力大，臥式宜裝在水平管道上，立式裝在垂直管道上；
7、鏇啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線上，如裝在垂直管道上，介質流向要由下而上；
8、鏇啟式止回閥不宜製成小口徑閥門、可以做成很高的工作壓力，公稱壓力可達到42MPa，而且公稱通徑也可以做到很大，最大可以達到2000mm以上。根據殼體及密封件的材質不同可以適用任何工作介質和任何工作溫度範圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、藥品、等。介質工作溫度範圍在-196--800℃之間；
9、鏇啟式止回閥適用場合是低壓大口徑，而且安裝場合受到限制；
10、蝶式止回閥的安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直或傾斜的管線上；
11、隔膜式止回閥適用於易產生水擊的管路上，隔膜可以很好地消除介質逆流時產生的水擊，它一般使用在低壓常溫管道上，特別適用於自來水管道上，一般介質工作溫度在-12--120℃之間，工作壓力<1.6MPa，但隔膜式止回閥可以做到較大口徑，DN最大可以達到2000mm以上；
12、球形止回閥適用於中低壓管路，可以製成大口徑；
13、球形止回閥的殼體材料可以用不鏽鋼製作，密封件的空心球體可以包裹聚四氟乙烯工程塑膠，所以在一般腐蝕性介質的管路上也可套用，工作溫度在-101--150℃之間，其公稱壓力≤4.0MPa，公稱通經範圍在DN200—DN1200之間；
14、對於不可壓縮性流體用止回閥選擇時首先要對所需要的關閉速度進行評估，第二步是選擇可能滿足所需要的關閉速度的止回閥的類型；
15、對於可壓縮性流體用止回閥選擇時可以根據不可壓縮性流體用止回閥的類似方法來進行選擇，如果介質流動範疇很大，則用於可壓縮性流體的止回閥可使用一減速裝置，如果介質流連續不段地快速停止和啟動，如壓縮機的出口那樣，則使用升降式止回閥；
16、止回閥應確定回響的尺寸，閥門供應商必須提供選定尺寸的資料數據，這樣就能找到給定流速下閥門全開時的閥門尺寸大小；
17、對於DN50mm以下的高中壓止回閥，宜選用立式升降止回閥和直通式升降止回閥；
18、對於DN50mm以下的低壓止回閥，宜選用蝶式止回閥、立式升降止回閥和隔膜式止回閥；
19、對於DN大於50mm、小於600mm的高中壓止回閥，宜選用鏇啟式止回閥；
20、對於DN大於200mm、小於1200mm的中低壓止回閥，宜選用無磨損球形止回閥；
21、對於DN大於50mm、小於2000mm的低壓止回閥，伊選用蝶式止回閥和隔膜式止回閥；
22、對於要求關閉時水擊衝擊比較小或無水擊的管路，宜選用緩閉式鏇啟止回閥和緩閉式蝶形止回閥。
主要作用
一、對夾式止回閥用途：
止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。對夾式止回閥適用於公稱壓力PN1.0MPa~42.0MPa、Class150~25000;公稱通徑DN15~1200mm、NPS1/2~48;工作溫度-196~540℃的各種管路上，用於防止介質倒流。通過選用不同的材質，可適用於水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿酸等多種介質。
二、對夾式止回閥的主要材質：
有碳鋼、低溫鋼、雙相鋼(F51/F55)、鈦合金、鋁青銅、因科鎳爾(INCONEL)、SS304、SS304L、SS316、SS316L、鉻鉬鋼、蒙乃爾(400/500)、20#合金、哈氏合金等金屬材料。對夾式止回閥的用途與結構特點
三、對夾式止回閥的標準與規範：
1、設計與製造：API594、API6D、JB/T8937,JB/T3595,
2、結構長度：API594、API6D、DIN3202、JB/T8937,ANSI/ASMEB16.10
3、壓力、溫度等級：ANSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092,GB/T13927
5、配管法蘭：JB/T74~90、GB/T9112-9124、HG20592~20635、SH3406、ANSI/ASMEB16.5、DIN2543-2548、GB/T13402、API605、ASMEB16.47
四、對夾止回閥的結構特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平管道或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閉衝擊力小
8、整體結構簡單緊湊、造型美觀
9、使用壽命長、性能可靠
止回閥在水泵供水系統中的作用是防止高壓水回流對水泵葉輪的衝擊。系統在運行中由於某種原因，水泵突然停止運轉時，泵內壓力消失，與水泵出口相連的高壓水就會反向流回水泵。水泵出口裝有止回閥時，它會立即關閉，防止高壓水反向流回水泵。
止回閥在熱水系統的作用是防止熱水回流到管道中。如果是PVC管很可能燙壞管道，甚至可能傷人，特別是在太陽能熱水器系統中。
止回閥屬於一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用於給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥的主要功能是用來防止管路中的介質倒流。啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用於介質單向流動的管路上，阻止介質回流，以防發生事故。
工藝設計
止回閥（1）主體毛坯的質量控制本閥門的所有零件均為鍛件，鍛造時嚴格按照鍛造工藝規程和工序卡進行，嚴格控制始鍛溫度、終鍛溫度、變形程度和變形速度，按工藝規程規定的冷卻方法進行冷卻。對鍛成品進行化學成分分析、力學性能試驗、晶間腐蝕試驗、金相組織分析，經分析、試驗和測定，均符合相應標準。
鍛件的質量通過超音波檢驗和液體滲透檢驗來保證，按照RCC－M要求對鍛件進行100%的超音波探傷並評定，並對鍛件的全部表面進行液體滲透檢驗和評定。
（2）焊接為了提高堆焊質量，對閥瓣和閥座的密封面堆焊採用了等離子氬弧焊工藝。同時，為確保焊接質量，對生產中所用焊接工藝重新進行了工藝評定。
（3）裝配試驗優質產品不僅需要高精度的零部件，更關鍵的是如何將這些高精度的零部件組裝成高性能的產品。中核蘇閥組織了一支經驗豐富、技術過硬的、由多名技師和高級技工組成的裝配、調試小組，負責閥門的裝配、調試、試驗，制訂了零部件的清洗工藝、裝配工藝，在裝配和調試中嚴格把關，精益求精，確保閥門的裝配、調試成功，並進行了各類性能試驗，各項指標均符合設計任務書的要求。
（4）過程檢驗對閥門編制了質量計畫，以確保閥門從原材料、毛坯投入、機加工、焊接、熱處理、無損檢測、清洗、裝配、出廠試驗以及各項型式試驗均得到質量控制，並得到核工業第二研究設計院認可和現場見證。上海立諾防腐閥門製造有限公司是一家專業生產研發銷售各類閥門、水泵及控制設備的集團性企業，主要產品有隔膜閥、調節閥、蝶閥、截止閥、止回閥、球閥、閘閥、減壓閥、安全閥及美標、英標閥系列等相關產品。深入開發襯氟襯膠閥門、不鏽鋼閥門及其它電氣動閥門是我公司發展的長遠目標。產品採用ISO、API、ANSI、BS、DIN、NF、JIS、GB、IB等國內外先進標準設計製造。具有結構合理，製作工藝精湛，規格齊全，質量穩定等特點並以可用性、可言性、可靠性三大性能，廣泛套用於石油、化工、天然氣、電力、冶金、製藥、建築、供水等行業。並至力於開拓國際市場，遠銷美國、加拿大、德國、中東等國家和地區，深受用戶讚譽和信賴。
適用場合
蝶式雙瓣止回閥適用於高層建築給水管網，有一定化學腐蝕性介質管網、安裝空間有限制的管網，還適用於污水管網。
升降式靜音止回閥適用於給排水工程質量要求高的管網；壓力要求相對高的管網（PN2.5Mpa）；可安裝在泵的出口處，是經濟實用的防水錘止回閥。
升降式消聲止回閥適用於給排水系統，高層建築管網，可安裝在泵的出口處，結構稍加改動，可作為吸水底閥使用，但不適用於污水管網。
臥式止回閥適用於潛水、排水、排污泵，特別適用於污水和污泥系統。
鏇啟式橡膠止回閥適用於生活用水管網中；但不適用於沉積物多的污水
鏇啟單瓣止回閥適用於給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。
標準
(1）、產品標準
《通用閥門鐵制鏇啟式止回閥》GB/T13932-92
《通用閥門鋼製鏇啟式止回閥》GB12236-1989
《通用閥門鐵制截止閥與升降式止回閥》GB12233-2006
《對夾式止回閥》JB/T8937-1999
《鋼製閥門一般要求》GB/T12224-2005
《閥門的檢驗與試驗》JB/T9092-1999
(2）、工程標準
《建築給水排水及採暖工程施工質量驗收規範》GB50242-2002
《通風與空調工程施工質量驗收規範》GB50243-2002
(3）、相關標準圖
01SS105常用小型儀表及特種閥門選用安裝
選型標準
止回閥的選型標準內容如下：
1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
2、止回閥一般適用於清淨介質，不宜用於含有固體顆粒和粘度較大的介質；
3、一般在公稱通徑50mm的水平管道上都應選用臥式升降止回閥；
4、直通式升降止回閥只能在水平管道安裝；
5、對於水泵進口管路，宜選用底閥，底閥一般只安裝在泵進口的垂直管道上，並且介質自下而上流動；
6、升降式較鏇啟式密封性好，流體阻力大，臥式宜裝在水平管道上，立式裝在垂直管道上；
7、鏇啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線上，如裝在垂直管道上，介質流向要由下而上；
8、鏇啟式止回閥不宜製成小口徑閥門、可以做成很高的工作壓力，公稱壓力可達到42MPa，而且公稱通徑也可以做到很大，最大可以達到2000mm以上。根據殼體及密封件的材質不同可以適用任何工作介質和任何工作溫度範圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、藥品、等。介質工作溫度範圍在-196--800℃之間；
9、鏇啟式止回閥適用場合是低壓大口徑，而且安裝場合受到限制；
10、蝶式止回閥的安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直或傾斜的管線上；
11、隔膜式止回閥適用於易產生水擊的管路上，隔膜可以很好地消除介質逆流時產生的水擊，它一般使用在低壓常溫管道上，特別適用於自來水管道上，一般介質工作溫度在-12--120℃之間，工作壓力<1.6MPa，但隔膜式止回閥可以做到較大口徑，DN最大可以達到2000mm以上；
12、球形止回閥適用於中低壓管路，可以製成大口徑；
13、球形止回閥的殼體材料可以用不鏽鋼製作，密封件的空心球體可以包裹聚四氟乙烯工程塑膠，所以在一般腐蝕性介質的管路上也可套用，工作溫度在-101--150℃之間，其公稱壓力≤4.0MPa，公稱通經範圍在DN200—DN1200之間；
14、對於不可壓縮性流體用止回閥選擇時首先要對所需要的關閉速度進行評估，第二步是選擇可能滿足所需要的關閉速度的止回閥的類型；
15、對於可壓縮性流體用止回閥選擇時可以根據不可壓縮性流體用止回閥的類似方法來進行選擇，如果介質流動範疇很大，則用於可壓縮性流體的止回閥可使用一減速裝置，如果介質流連續不段地快速停止和啟動，如壓縮機的出口那樣，則使用升降式止回閥；
16、止回閥應確定回響的尺寸，閥門供應商必須提供選定尺寸的資料數據，這樣就能找到給定流速下閥門全開時的閥門尺寸大小；
17、對於DN50mm以下的高中壓止回閥，宜選用立式升降止回閥和直通式升降止回閥；
18、對於DN50mm以下的低壓止回閥，宜選用蝶式止回閥、立式升降止回閥和隔膜式止回閥；
19、對於DN大於50mm、小於600mm的高中壓止回閥，宜選用鏇啟式止回閥；
20、對於DN大於200mm、小於1200mm的中低壓止回閥，宜選用無磨損球形止回閥；
21、對於DN大於50mm、小於2000mm的低壓止回閥，伊選用蝶式止回閥和隔膜式止回閥；
22、對於要求關閉時水擊衝擊比較小或無水擊的管路，宜選用緩閉式鏇啟止回閥和緩閉式蝶形止回閥。
故障處理
常見故障有：
①閥瓣打碎②介質倒流。
引起閥瓣打碎的原因是
止回閥前後介質壓力處於接近平衡而又互相“拉鋸”的狀態，閥瓣經常與閥座拍打，某些脆性材料（如鑄鐵、黃銅等）做成的閥瓣就被打碎。
預防的辦法是採用閥瓣為韌性材料的止回閥。
介質倒流的原因有
①密封面破壞；②夾入雜質。修復密封面和清洗雜質，就能防止倒流。
雙鏇啟動式止回閥用途及特性
鏇啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬於自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用於介質單向流動的管路上，阻止介質回流，以防發生事故。生產的美標止回閥按照ANSIB16.34標準設計製造。品種有：鏇啟式止回閥，升降式止回閥，升降立式止回閥；Class150lB～900Lb；NPS1"～28"工作溫度-40～570℃;閥體材料有：WCB，WC1，WC6，WC9，C5，CF3，CF8，CF3M，CF8M等。鏇啟式止回閥適用介質：水，蒸氣，油品，硝酸，強氧化介質和尿素等。廣泛套用於電站，石油，化工，製藥，食品等行業。可與進口設備直接配套使用。對夾式止回閥適用於公稱壓力PN1.0MPa～42.0MPa、Class150～2500；公稱通徑DN12～1200mm、NPS1/2～48；工作溫度-196～540℃的各種管路上，用於防止介質倒流。通過選用不同的材質，可適用於水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
認證信息
止回閥許多Check-All的閥門產品均符合壓力設備指令（PED97/23/EC）。我們的證書編號為CE62128，是由英國工業標準協會（BSI）頒發的，同時它也是我們組件H（全質量體系）合規性評估的指定主體。
B16.34CertificationASMEB16.34法蘭、螺紋和焊接端連線閥門認證
部分閥門尺寸可以按照B16.34證書來提供。諮詢廠家獲得更多信息。
CanadianRegistrationNumberCRN認證
Check-All的許多閥門也獲得了加拿大註冊號（0C3651.5R1C）。在加拿大的一些特殊套用條件下，部分產品的使用需要有加拿大註冊碼CRN。Check-All在加拿大所有的省份和地域均有註冊登記。在訂購時要提出"CRN測試和標籤"的要求。如果您需要含有CRN的閥門，請諮詢廠家。
SanitaryStandards3A衛生標準
Check-All3SC系列的止回閥符合牛奶和牛奶製品真空消除器和止回閥3A衛生標準，標準號為58-01。在其他的要求中，該標準要求32鐳加工，並有精確的刻槽角度和深度，這些要求均為了衛生目的。如果需要表面加工，請聯繫廠家。
ISO9001-2008
Check-All閥門公司有ISO9001-2008認證。我們的證書號為：FM40858，是由英國標準協會（BSI）頒發的。該證書標明Check-All的所有產品的設計、生產和分銷均符合ISO-9001-2008的要求。這也意味著當您訂購了Check-All的閥門產品時，你將按時放心的收到高品質的止回閥。
NACECompliance美國防腐工程師協會認證
許多Check-All的閥門產品符合NACEMR0175/ISO15156和NACEMR0103。聯繫廠家可獲得。
行業發展
中國閥門產業鏈眾多，但非閥門強國。總體上去看我國已經邁入了世界閥門大國的行列，但從產品質量來看我國離閥門強國仍有很長的一段差距。行業的生產集中度低、高端產品相配套的閥門研發能力低、閥門行業製造技術水平低等現象仍然存在，進出口貿易逆差不斷擴大。
來幾年將是閥門行業的高速震盪期，這種高速震盪帶來的直接後果是導致閥門櫥櫃品牌陣營中兩極分化的趨勢擴大。預計今後幾年真正能夠在市場上存活的閥門企業絕對不有這么多。但閥門行業的這種高速震盪將帶來巨大的機會，震盪的結果將會使市場運作更加理性。
高端閥門的國產化之路異常“坎坷”。基礎件已經成為制約我國製造業向高端化發展的短板，十二五期間政府將繼續加大對高端裝備零部件的國產化力度。此處我們選取《實施方案》里提及的幾個重點發展行業具有代表性的閥門進行進口替代的可行性分析。從分析我們可以看出各子行業閥門進口替代可行性差別很大，高端閥門亟待更多的政策引導及科研扶持。
閥門行業在國民經濟發展中，作為準備製造業的一個重要環節，起到非常重要的作用。由於我國國內閥門製造業水平與國際先進水平相比仍有一定差距，好多高參數、高溫高壓、高磅級的關鍵閥門原一直依賴進口，為了力促閥門國產化，在國務院下達的《關於加快振興裝備製造業的若干意見》後，國家有關部門根據國家作出的重大裝備國產化的要求，先後作出了一系列重大部署，並由國家發改委牽頭，中國機械工業聯合會和中國通用機械工業協會一起，部署制訂了相關領域重大裝備的閥門國產化方案，並多次與有關部門協調，如今閥門國產化在國內閥門行業已形成共識。
積極採用國際標準進行產品設計；吸收國外優秀的設計結構；產品試驗、性能檢驗嚴格按國際標準進行；吸收國外先進生產工藝經驗重視新材料的研究及推廣套用；弄清進口的高參數閥門產品的技術參數和工況條件等是加快國產化進程，推進閥門產品不斷更新，全面實現閥門的國產化的唯一途徑。
隨著閥門行業重組步伐的加快，未來行業將是閥門產品質量安全和產品品牌之間的競爭，產品向高技術、高參數、耐強腐蝕、高壽命方向發展，只有通過不斷的技術創新，開發新產品，進行技術改造，才能逐步提高產品技術水平，滿足國內裝置配套，全面實現閥門的國產化。我國閥門製造行業在龐大的需求環境下，必將呈現出更好的發展前景。
止回閥性能參數
| 閥體材料 | 公稱壓力(MPa) | 工作溫度(℃) | 適用介質 | |
| 碳 鋼 | 1．6-6．4 | ≤425 | 水、油品、蒸汽 | |
| 10．0、16．0 | ≤450 | / | ||
| 不鏽鋼 | P | 1．6-16．0 | ≤200 | 硝酸類 |
| R | / | / | 醋酸類 | |
| 鉻鎳鈦 耐熱鋼 | PI | 1．6-6．4 | ≤550 | 石油、石油產品 |
| 鉻鉬鋼 | 1．6-16．0 | ≤550 | | |
| 稱壓力PN | 公稱通徑DN | 主要連線尺寸 | 外形尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
