數字比較器是用於比較兩個數大小或相等的電路。

定義

數字比較器用於比較兩個數大小或相等的電路稱為數值比較器。

簡介

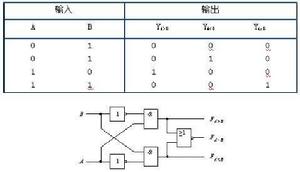

1位數值比較器

數字比較器 數字比較器

設計比較兩個一位二進制數A和B大小的數字電路,輸入變數是兩個比較數A和B,輸出變數Y(A>B)、 Y(AB、A<B和A=B三種比較結果,

4位數字比較器

1. 集成數字比較器CC14585??

集成數字比較器CC14585是四位數字比較器,其管腳排列圖如下圖所示。

A、 B為數據輸入端;它有三個級聯輸入端:I(AB)、I(A=B),表示低四位比較的結果輸入;它有三個級聯輸出端:Y(AB)、Y(A=B),表示末級比較結果的輸出。其功能表如表6.6.4所示。從表中可以看出,若比較兩個四位二進制數A(A3、A2、A1、A0)和B(B3、B2B1、B0)的大小, 從最高位開始進行比較,如果A3>B3,則A一定大於B; 反之, 若A3<B3,則一定有A小於B;若A3=B3,則比較次高位A2和B2, 依此類推直到比較到最低位,若各位均相等,則A=B。? 2. 數字比較器的擴展?? 74LS85數字比較器的串級輸入端I(A>B)、I(AB)、I(AB)、Y(AB)、I(A<B)、I(A=B)即可。
