整流式電錶

由包含整流元件的測量變換電路與磁電系電錶組合成的機械式指示電錶。

正文

整流式電錶

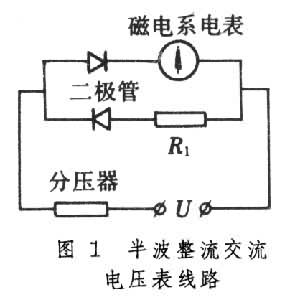

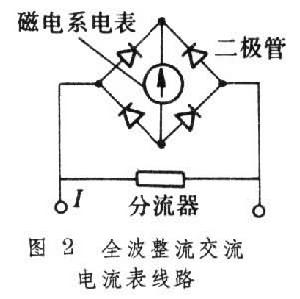

整流式電錶中，測量變換電路是重要組成部分，它是以半導體二極體作為整流元件組成的全波或半波整流電路。被測交流電先經整流電路轉換為直流電，再送到磁電系電錶（微安表或毫安表）。測量變換電路、磁電系電錶結合分壓器（見電壓表）即可構成整流式電壓表（圖1）;若結合分流器（見電流表）則可構成整流式電流表（圖2）。整流式電錶測量的是交流量經整流後的平均值,但其刻度為正弦交流量的有效值。因此,只有在測量正弦交流電時，整流式電錶的讀數才是正確的。如用於測非正弦交流量，會產生波形誤差。
整流式電錶主要用於構成工頻到音頻的交流電壓表、電流表，還可以構成峰值電壓表、頻率表、功率表、相位表等。
