分壓器

分壓器

分壓器是指採用部分電壓以測量高電壓的裝置,有多種類型。是一類採用部分電壓以測量高電壓的裝置。是基礎物理上的一個概念。

儀器名稱

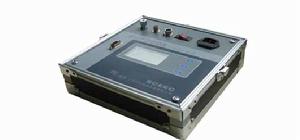

標準電容分壓器
數字高壓表(交直流兩用分壓器)

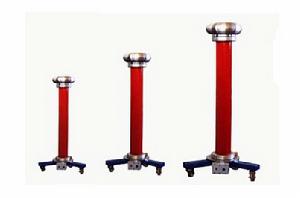

高壓分壓器中試高測--高壓分壓器
交直流數字高壓表(分壓器),英文名稱:Digital high-voltage AC and DC table (divider)。
執行標準:DL 474.l~ 6
數字高壓表(交直流兩用分壓器、高壓測量儀)主要用於工頻和直流高電壓測量。
其他別稱:分壓器阻容分壓器靜電電壓表、高壓分壓器、交直流分壓器、交直流高壓表、交直流高壓分壓器、交流分壓器、直流分壓器、交直流兩用高壓測試裝置、阻容式交直流分壓器、交直流阻容分壓器、交直流數字分壓器、千伏電壓表、千伏表、交直二用分壓器

儀器概述

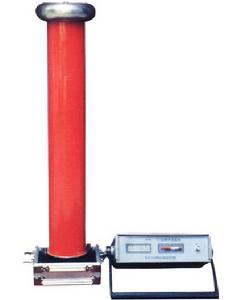

直流分壓器
交直流高壓分壓器是現場測量用的專用儀器儀表,既可測量直流高壓,又可測量交流高壓的,整個設備由分壓器和測量儀表兩部分組成。分壓器採用平衡式等電位禁止結構,在完全密封的絕緣筒內部採用優質電子元件,而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易於攜帶、操作簡單、顯示直觀等特點,因此它是現場測量的理想儀表。

主要用途

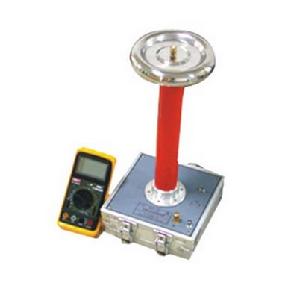

多功能分壓器中試高測 --多功能分壓器
測量、監視交直流高壓準確性。
>可代替高壓靜電電壓表
>使用方便、顯示直觀、測量精度高

產品特徵

1. 12個斷口的固有分、合閘時間。
2. 重合閘時間。
3. 分、合閘最大不同期性。
4. 剛分、剛合速度。
5. 彈跳時間及幅度。
6. 開關開距及開關超行程 (真空開關預置開關行程)。
7. 分、合閘平均速度。
8. 顯示、列印速度—距離曲線。

主要特點

分壓器的特點及指標
一、分壓器的特點:
1)分壓器採用高精度電阻,電容組合件,特種工藝灌封,乾式密封,不存在漏油問題。
2)輸入阻抗高:降低了測試電流、功耗小,使產品體小質輕、性能穩定、測量精度高。
3)分壓器、多值千伏表及專用電纜全部安放在一個鋁合金箱內,安全可靠、便於攜帶和運輸。
4)多值千伏表可直讀直流平均值,交流峰值,真有效值,峰值 等電壓值。
5)150KV以上採用有機複合絕緣外套,增加了表面爬距,大大降低了產品高度,使用攜帶更加方便。
二、分壓器技術指標
1、精 度:DC(±1.0[%]+1個字) AC (±1.5[%]+1個字)
2、分壓比:150KV以下 1000:1 200KV以下 10000:1
3、電氣強度:1.2倍工作電壓
三、
1、精度高
AC:1.0% DC:0.5% ;
是高壓靜電電壓表的更新換代產品;
2、安全可靠
系列數字高壓表是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開,工作安全可靠;
3、讀數方便
系列數字高壓表由高壓分壓器上端均壓罩為高壓端,可直接接入被測高壓,下端有專用接地端,供接地使用,用專用電纜連線高壓分壓器和低壓顯示儀表,並選擇相應的電壓和量限即可開始測量,讀數即為kV數;
4、攜帶方便
系列數字高壓表系攜帶型結構,整機用鋁合金包裝箱作機殼,使用、攜帶十分方便

技術參數


電壓等級

AC/DC50kV

AC/DC100kV

AC/DC200kV

AC/DC300kV

分壓比

1000:1

1000:1

1000:1

1000:1

阻抗

200MΩ

400MΩ

800MΩ

1200MΩ

準確度
直流值

1.0級

1.0級

1.0級

1.0級

交流值

1.5級

1.5級

1.5級

1.5級

儀引器使用注意事項

1.本設備使用時周圍不得有任何雜物,以免影響測量精度。
2.嚴格注意保持操作距離,確保操作安全。
3.檢查各部位聯接可靠,特別是地線的牢固聯接。
4.測量完畢後直至儀表測量顯示為零方可進入現場。
5.嚴禁超壓使用,並注意表面的清潔,不使用時應放在陰涼乾燥處。
分壓器是現場測量用的專用儀器儀表,既可測量直流高壓的平均值,又可測量交流高壓的有效值,整個設備由分壓器和測量儀表兩部分組成。分壓器採用平衡式等電位禁止結構,其內部採用優質電子元件,並且安裝在盛滿變壓器油的絕緣筒中,從而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易於攜帶、操作簡單、顯示直觀等特點,因此它是現場測量的理想儀表。
分壓器使用說明:
1.打開鋁合金箱,取出分壓器筒、均壓球、專用數字測量儀表及專用電纜線。

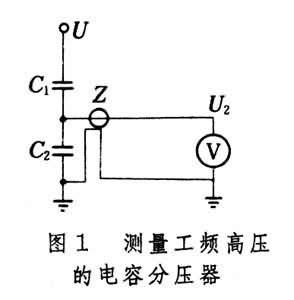

2.將有底座的分器筒安全可靠放置,依次裝上第二節分壓器筒及均壓球(見圖1)。
3.在分壓器底座“地線”接線柱上牢固地接上地線。
4.將被測高壓引線與分壓器頂端均壓球牢固連線。
5.將專用電纜線的一端插入分壓器的輸出孔中,另一端插入測量儀表的電壓測量孔中,注意插緊接牢。
6.根據所需測量的高壓,選擇測量儀表所擲位置。
7.載入高壓並記錄數據。
8.降壓一段時間後,直到測量儀表顯示為零時,主可拆除實驗線路。
