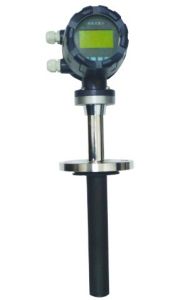

蘇科插入式電磁流量計一、插入式電磁流量計概述：
MGG/KL-CC型插入式電磁流量計由MGG/KL-CC型插入式電磁流量計感測器和MGG/KL型插入式電磁流量計轉換器配套組成，用來測量管道內各種導電液體的體積流量。插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連線。感測器測量分測量管型和平面電極型兩種結構型式。測量管型感測器適於測量清潔介質；平面電極型適於測量介質中含有其它雜質的液體流量測量。
MGG/KL-CC型插入式電磁流量計可廣泛用來測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量，亦可測量酸、鹼、鹽等腐蝕性導電液體。
二、插入式電磁流量計特點：
測量可靠、抗干擾能力強體積小、重量輕、安裝方便、維護量小耐腐蝕全不鏽鋼材質、ABS全模具生產探頭結構簡單、牢固、無活動部件、使用壽命長數字通訊輸出：RS485、RS232、HART、Modbus能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便流量計不僅有4-20mA電流信號輸出，同時還有1-2000HZ頻率輸出較一般電磁流量計的製造成本和安裝費用低，特別適合大中口徑管道流量測量測量範圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響，壓力損失為零採用先進的加工工藝，固態封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩定性。
三、插入式電磁流量計主要技術性能指標：
介質溫度：0-80℃
耗電功率：＜20VA
測量精度：0.5-1.0級
工作壓力：＜1.6MPa
連線方式：法蘭連線、螺紋連線流速
測量範圍：（0.05-10）m/s
測量管道直徑：DN（32-6000）mm
選用原則
型號選擇原則
插入式電磁流量計的型號選用要點很多：一般情況下選擇現場無顯示型電磁流量計，其輸出的4-20ma電流信號至控制室的二次儀表上並可顯示流量和總量；若強調便於現場操作時觀察管道內流量，則可選擇現場顯示型電磁流量計；在環境要求或測量精度要求較高時，可選擇安全電壓智慧型型電磁流量計；在200mm以上大管徑測量流量或不斷流狀態裝拆，可優先選擇插入式或增強插入式電磁流量計。
口徑選用原則
1、選擇感測器的口徑與連線的工藝管道口徑相同，其優點是安裝方便；其前提是管內流體的流速須在0.3m/s—10m/s範圍內；其適用狀態為工程前期使用且管內流體流速處於較低狀態。
2、選擇插入式電磁流量計的口徑與連線的工藝管道口徑不相同，其適用狀態：⑴流速偏低、流量穩定：⑵降低性價比。
插入式電磁流量計的上限流量選用原則
1、一般選擇變送器的通徑與連線的配管通徑相同。由於通徑、流速和流量三者存在著嚴格函式關係，選擇時可參閱廠家提供的電磁流量計上限流量表，在對應的通徑下選擇上限流量值。
2、由於工藝配管內流速偏低時而達不到“1”中對應通徑下的最小上限流量值時，可選擇變送器通徑小於工藝配管的通徑，即在變送器前後加接異徑管。
襯裡選用應根據本企業被測介質的腐蝕性、磨損性及溫度，由訂購者選定，可參閱各廠家提供的“襯裡材料性能及適用範圍表”。
電極材料選用應根據本企業被測介質的腐蝕性，由訂購者選定，可參閱各廠家提供的“電極材料耐腐蝕性能表”。
防護等級選用應根據國標gb4208-84，外殼防護等級有：若儀表安裝在地面以下的且經常受水淹的宜選擇潛水型的；若儀表安裝在地表的則宜選擇防噴水型的。
插入式電磁流量計在選型時，應嚴格遵守其型號，口徑，上限流量，襯裡，電極材質及防護等級的選用原則。
四、插入式電磁流量計安裝：
（1）、感測器安裝上游直管段不低於10D（D表示管徑），下游直管段不低於5D
安裝方式如下：
1、垂直安裝（見圖1），感測器插入管道時應與管道斷面的垂直直徑夾角小於5°，適用於測量管道振動小的清潔介質。
2、傾斜安裝（見圖2），其感測器的軸線與被測管道的軸線夾角為45°，適用於大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。感測器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。感測器的安裝
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上游流量控制閥門或採用低壓供水。

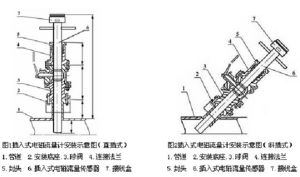

插入式電磁流量計安裝示意圖 周圍介質對插入式電磁流量計的影響
1.管道系統安裝等通常的插入式電磁流量計安裝位置不正確的故障，常見的例如插入式電磁流量計安裝在便於累計保留高的天然氣管道網路；插入式電磁流量計沒有任何壓力，液體直接直排人大氣，形成完整的測量管；裝在由於垂直線髒，可能出現的空，安裝插入式電磁流量計是特殊的，因為潛在水下，以確保沒有浮動。
插入式電磁流量計2.流體液體含有微小氣泡通常分布均勻，不影響正常測量，只有體積流量液體和氣體相結合；氣泡會增加輸出信號的波動，如果大氣泡覆蓋整個流通過電極的電極表面，使電極的信號瞬時斷開電路，輸出信號會產生較大的波動。低頻(50/16hz-50/6/tjshl.com赫茲)的矩形波勵磁插入式電磁流量計測量液體中含有固體超過一定含量漿料時會產生噪聲，輸出信號也會有一定程度的波動。兩家或更多的液體混合工藝管道，如果2種液體電導率(或其各自的電極之間的和潛在的)有差異，甚至之前，混合進插入式電磁流量計，輸出信號也會產生波動。電極材料和測試中的匹配，產生鈍化或氧化化學，電極表面絕緣膜的形成，和電化學極化現象，都會干擾正常的測量。
3.環境主管道雜散電流干擾，空間電磁波干擾，大電機磁場干擾，等管道雜散電流干擾通常採取良好的接地保護可以得到滿意的單獨測量，但在案件管具有較強的雜散電流(如電解車間流水線)也不能克服，應採取插入式電磁流量計與管道緣獨特的措施。電磁波-空間信號電纜介紹，通常單一或多個禁止保護，但也遇到了禁止保護是克服不了的。
電極選用要點
插入式電磁流量計由感測器、轉換器、電纜連線線三部分組成，缺一不可。插入式電磁流量計的電極材料應具有耐蝕及耐磨性能。1.插入式電磁流量計材料選用不鏽鋼0Crl8Nil2M02Ti：用於工業用水、生活用水、污水等具有弱腐蝕性的介質，適用於石油、化工、鋼鐵等工業部門及，市政、環保等領域。
2.插入式電磁流量計材料選用哈氏合金B：對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、鹼，非氧化性鹽液的腐蝕。
3.插入式電磁流量計材料選用哈氏合金C：能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe、Cu”下或含其他氧化劑的腐蝕，如高於常溫的次氯酸鹽溶液、海水的腐蝕
4.插入式電磁流量計材料選用鈦：能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、鹼的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑(如硝酸、Fe++、Cu++)時，則腐蝕大為降低。
5.插入式電磁流量計材料選用鉭：具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、鹼外，幾乎能耐——切化學介質（包括沸點的鹽酸、硝酸和l50℃以下的硫酸）的腐蝕。
6.插入式電磁流量計材料選用鉑/鈦合金：幾乎能耐——切化學介質，但不適用於王水和銨鹽。
7.插入式電磁流量計材料選用不鏽鋼塗覆碳化鎢：用於無腐蝕性，強磨損性的介質。
量程範圍
一般工業用插入式電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小於0.2m/s，最高應不大於8m/s。若介質中含有固體顆粒，常用流速應小於3m/s，防止襯裡和電極的過分磨擦；對於粘滯流體，流速可選擇大於2m/s，較大的流速有助於自動消除電極上附著的粘滯物的作用，有利於提高測量精度。 在量程Q已確定的條件下，即可根據上述流速V的範圍決定流量計口徑D的大小，其值由下式計算：Q=πD2V/4Q:流量（㎡/h）D:管道內徑V：流速（m/h）電磁流量計的量程Q應大於預計的最大流量值，而正常的流量值以稍大於流量計滿量程刻度的50%為宜。
插入式電磁流量計由插入式電磁流量感測器（簡稱感測器）和電磁流量轉換器（簡稱轉換器）配套組成（簡稱流量計）。是用來測量管道內各種導電液體體積流量的儀表。
插入式電磁流量計用來測量自來水、鋼鐵、石油、化工、電力、工業、水利等部門的導電流體流量，亦可測量酸、鹼、鹽等腐蝕性導電液體。
插入式電磁流量計用途
插入式電磁流量計測量精度不受液體密度、粘度、溫度、壓力和電導率變化的影響。
高可靠性的外插安裝方式，感測器的安裝、維護無需拆卸測量管，因此較適合於無法停水的現場使用，而且可以在老管道上現場開口安裝。
結構簡單， 測量管可不用內襯，可靠性高。
通徑範圍寬，適用於DN100~DN3000之間的所有口徑管道。
一體化接地電極，實現儀表良好接地。
插入式電磁流量計感測器採用先進加工工藝、固態封裝、耐振動、防滲透、壽命長，使儀表具有良好的測量精確度和穩定性。
插入式電磁流量計安裝要求
插入式電磁流量計用來測量導電的液體,特別適用於大口徑的管道測量。插入式電磁流量計廣泛套用於石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用於導電液體的總量計量。
蘇科儀表提醒廣大用戶首選插入式電磁流量計保證足夠直管段長度。流體在方向、管徑以及閥門開度變化時，會產生渦流和流場畸變，這樣會對感測器電極的測量產生影響，從而影響儀表的精度。所以要儘可能地離開彎管、手閥、調節閥等部件一定距離。
插入式電磁流量計儘量避免干擾源：
為了保障測量精度，感測器應避免在容易產生真空、氣體、渦流等地方安裝，感測器與智慧型變送器之間的通訊電纜要避開電動機等強電設備。
保證流體與感測器磁場的垂直度：
在管道開孔安裝取壓短管時，焊接取壓短管應在管道開孔安裝取壓短管時，焊接取壓短管應注意垂直方向，要求焊接後短管軸線與管道軸線夾角為90°，且法蘭短管連線的延長線垂直通過管截面的圓心，這樣能保證流體與磁場垂直。
保證感測器正確的插入深度：
由於流體在管道中的層流現象，靠近管壁的流體流速較慢，靠近管道中心的流體流速較快，根據計算管道的D/8處最接近流體的平均速度。安裝時要計算管道的壁厚和法蘭管嘴的長度，確保感測器的電極插深在D/8位置。不過也不是所有的插入式流量計感測器都安裝在管道的D/8位置，也有少數安裝在管道的D/2位置，安裝前一定要認真研究安裝說明。
插入式電磁流量計保證良好的接地感測器輸出信號的接地點應與被測介質電氣連線。當流體切割磁力線產生流量信號時，以流體本身作為0電位，一個電極上產生正電勢，另一個電極上產生負電勢，不斷交替變化。因此，轉換器輸入端中點(信號電纜禁止層)必須與流體共處於0電位且導通，這樣才能構成對稱的輸入迴路。轉換器的輸入端中點通過感測器輸出信號的接地點與被測流體電氣連通。由於感測器的輸出信號很小，只有幾毫伏，為了提高儀表抗干擾能力，輸入迴路中的0電位必須接地。由於一般金屬管道都與大地連通流動介質通過金屬管道與大地電氣連線所以並不要求電磁流量計單獨設定接地裝置，尤其是小口徑電磁流量感測器。如果是非金屬管道，就一定要和單獨的接地線連線。
常見故障及排除辦法
插入式電磁流量計的故障及排除辦法：
故障一:接通電源後沒有輸出電流產生原因:電源沒有接通.
排除方法1、檢查保險絲是否熔斷2、查看電源迴路接線。
故障二:接通電源後電流輸出為零位（4mA）產生原因:1、感測器標誌方向與流體流向相反。2、轉換器勵磁電源線接錯。3、輸入信號線E1和E2接反。
排除方法:1、調整 的方向與流體方向一致。2、按正確方法重新接線。3、把信號線E1、E2掉換過來
故障三:通電後或運行中出現輸出信號超過20mA產生原因流量計量程範圍小於實際測量範圍
排除方法重新設定流量計量程使之合理
插入式電磁流量計故障四:輸出信號波動過大產生原因:1、感測器電極處有氣體存在，造成電極與被測介質接觸不良。2、電極表面上有積物，電極與介質接觸不良。3、介質流量實際波動大。4、接地不良。
排除方法:1、正確安裝，排除管道中氣體的影響。2、清洗電極表面。3、增加儀表阻尼時間。
故障五:運行過程中輸出信號逐漸減少或為零產生原因:1、感測器進水。2、信號線絕緣不良3、電極表面上有積物，電極拾取信號能力降低。
排除方法:1、排除進水2、更換信號線3、清洗電極4、改進接地方法。
性能特點
儀表結構簡單、可靠，無可動部件，工作壽命長。無截流阻流部件，不存在壓力損失和流體堵塞現象。
無機械慣性，回響快速，穩定性好，可套用於自動檢測、調節和程控系統。
測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
採用聚四氟乙烯或橡膠材質襯裡和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。 備有管道式、插入式等多種流量計型號。
採用EEPROM存貯器，測量運算數據存貯保護安全可靠。
具備一體化和分離型兩種型式。
高清晰度LCD背光顯示。
一體型電磁流量計是根據法拉第電磁感應定律制定，用來測量導電流體的體積流量。
由於獨特的特點，目前已廣泛地套用於工業上各種導電液體的測量。 主要用於化工、造紙、食品、紡織、冶金、環保、給排水等行業，與計算機配套可實現系統控制。
插入式電磁流量計維護方法
插入式電磁流量計操作簡單，維護量較少，但長期的使用， 依然會使電極出現髒污或磨損等情況。因此要保證測量的精準，定期對插入式電磁流量計進行檢修是非常必要的。對於插入式電磁流量計，每次維護都必須將系統停運，將管道中的液體排空，才能進行拆卸。如果在非正常檢修期間出現故障，插入式電磁流量計的拆裝對連續生產效能影響甚大。因此，可以在安裝座上加裝一隻隔離球閥，在系統不停電磁流量計：運的情況下，實現線上插拔，保證系統的連續穩定運行。
插入式電磁流量計選型圖譜
| 型號 | 口徑 | ||||||||
| HN LD | 15~2600 | ||||||||
| 代號 | 安裝形式 | ||||||||
| Y | 一體式 | ||||||||
| F | 分體式 | ||||||||
| 代號 | 轉換器型號 | ||||||||
| ZA | 圓形 | ||||||||
| ZB | 方形 | ||||||||
| 代號 | 輸出信號 | ||||||||
| I.4 | 4~20mA | ||||||||
| f | 頻率 1KHz | ||||||||
| Rs | 串列通訊（485） | ||||||||
| C | 控制輸出 | ||||||||
| 代號 | 防爆要求 | ||||||||
| N | 無防爆 | ||||||||
| EX | 防爆（僅適用於分體式） | ||||||||
| 代號 | 介質溫度 | ||||||||
| T1 | ≤65℃ | ||||||||
| T2 | ≤120℃ | ||||||||
| T3 | ≤180℃(僅適用於分體式） | ||||||||
| 代號 | 內襯材質 | ||||||||
| NE | 氯丁橡膠（≤65℃） | ||||||||
| PTFE | 聚四氟乙烯（≤189℃） | ||||||||
| PVC | 聚氯乙烯（≤70℃） | ||||||||
| 代號 | 電極材質 | ||||||||
| 316L | 不鏽鋼 | ||||||||
| HC | 哈氏合金C | ||||||||
| HB | 哈氏合金B | ||||||||
| Ti | 鈦 | ||||||||
| Ta | 鉭 | ||||||||
插入式電磁流量計技術參數表
管徑 | 300-3000mm |
流速範圍 | 0.1～10m/s |
精度 | 0.5～10m/s:±1.5%FS;0.1～0.5m/s:±2.0%FS |
0.1～10m/s:±2.5%FS（FS指40%～－100%滿量程流量） | |
電導率 | > 5μs/cm |
直管段 | 前5DN,後3DN |
介質溫度 | -20℃～/+130℃ |
環境溫度 | -20℃～/+60℃ |
耐壓 | 1.6MPa |
防護等級 | IP65（一體） IP68（分體） |
電極材質 | 316L不鏽鋼 |
輸出信號 | 4-20mA；RS485;HART協定；MODBUS協定 |
感測器材質 | 不鏽鋼 |
工作電源 | 220VAC,允差15%或24VDC,紋波≤5% |
功率 | 6.5W |
耐壓等級 | ≤1.6MPa |
插入式電磁流量計選購方法介紹
方面的考慮因素如下：
1．性能方面：精確度、重複性、線性度、範圍度、壓力損失、上下限流量、信號輸出特性、回響時間等；
插入式電磁流量計2．流體特性方面：流體壓力、溫度、密度、粘度、潤滑性、化學性質、磨損、腐蝕、結垢、髒污、氣體壓縮係數、等熵指數、比熱容、電導率、聲速、混相流、脈動流等；
3．環境條件方面：環境溫度、濕度、安全性、電磁干擾等；
4．經濟因素方面：購置費、安裝費、維修費、校驗費、使用壽命、運行費（能耗）、備品備件等。
選型步驟如下：
1．依據五個方面因素初選可用儀表類型；
2．採用淘汰法在比較中選出2-3種類型，排出次序；
3．再次按五個方面進行仔細評比，最後淘汰至一種儀表類型。
選型能否成功很大程度上取決於選型人員對儀表性能質量和測量對象特性的確切了解。對於儀表性能質量方面應特別注意廠商的虛假宣傳及誤導成分。測量對象的確切了解非常重要，並非用戶對自己的測量對象都有準確了解，許多選型的失敗就是因為提供參數不準確所致。有些對象特性是需要經過深入調查才能搞清楚的。
插入式電磁流量計轉換器拆裝及調整
⑴拆卸信號拾取連線器+流量轉換器組合體
①關閉電源。
②用扳手逆時針鏇轉鬆開信號拾取連線器上的M16鎖母。
③用手抓緊轉換器表殼，逆時針鏇轉，拆下組合體，注意在鏇轉過程中應保持信號拾取連線器與流量轉換器之間的螺紋連線緊固性。
⑵拆裝信號拾取連線器與流量
①確保電源已關閉並處在安全的區域。
②拆卸時，逆時針擰開前表蓋，“拆卸電路板”介紹的步驟拆下電路板組件。拔下插在電路板上的信號線插頭，用扳手逆時針鏇轉信號拾取連線器，將其與流量轉換器分離。
③組裝時，順時針將信號拾取連線器擰在流量轉換器的對應螺紋處，注意應正對螺紋，擰上後適當用力，用肉眼觀察無明顯細縫，密封性完好。逆時針擰開前表蓋，按照中“拆卸電路板”介紹的步驟拆下電路板組件。將信號拾取器引出的插頭插在電路板對應的插座上。再按照“裝配電路板”介紹的步驟，將電路板固定在流量轉換器的表殼上。順時針擰上前表蓋。
插入式電磁流量計關於的保養的幾個步驟
很多客戶在諮詢流量計怎樣保養，下面儀表就這個問題，為大家講解。一、 表面擦拭步驟：1.先用乾細棉布或擦拭紙擦拭表面，以擦拭其灰塵或測量後機件遺留的油污等。2.再用乾淨細乾棉布沾上工業用酒精，擦拭外表面，酒精具揮發性會自然蒸發。3.必要時，可使用花崗岩專用保養油再擦拭。二、流量計外表擦拭步驟：1.先用乾細棉布或擦拭紙擦拭流量計，以擦拭其灰塵或油污塵或油污等。2.也可使用吹氣壺，將灰塵吹掉。3.必要時，可再用乾淨細乾棉布沾上工業用酒精或高級潤滑油，擦拭磨擦表面。液體流量計潤滑部分保養步驟：1.先用細棉布將灰塵擦拭乾淨。2.流量計潤滑部分再加入潤滑機油、或由黃油槍加入等，小心注意其儀器外表勿受傷。2.再用乾淨細乾棉布沾上工業用酒精，擦拭儀器外表，尤其金屬及非金屬表面。三、流量計鏡面擦拭步驟：1.先用拭鏡紙輕輕擦拭鏡面表面，勿用力以免傷及鏡面。2.再用棉花棒沾工業用酒精，輕輕擦拭鏡面表面，並需等酒精揮發後，再裝回去。3.鏡面擦拭可區分成校正玻璃片及鏡頭內透鏡組，由於灰塵粒子會造成成像的黑點，鏡面擦拭至為重要，裝置後需重新借著影像觀察擦拭結果。
四、流量計傳動部分：分乾磨擦部分及潤滑部分，乾磨擦部分又有氣浮軸承及無牙絲桿傳動機構之區分。乾磨擦部分保養步驟：1.先用乾細棉布或擦拭紙擦拭磨擦表面，以擦拭其灰塵或油污等。2.也可使用吹氣壺，將灰塵吹掉。3.必要時，可再用乾淨細乾棉布沾上工業用酒精或高級潤滑油，擦拭磨擦表面。液體流量計潤滑部分保養步驟：1.先用細棉布將灰塵擦拭乾淨。2.液體流量計潤滑部分再加入潤滑機油、或由黃油槍加入。
插入式電磁流量計運輸及貯存介紹
為防止 受到意外損壞，流量計在運到用戶使用地點之時，請保持我公司發貨時的包裝狀態。
儀器到達之後應及時安裝，以免因意外因素使流量轉換器的絕緣性能減低，金屬部件受到腐蝕。如需要長期存放，請遵守下列事項：
存放時，儘量勿拆包裝。
存放地點應具備下列條件：
具有防雨防水設施
不易受到機械振動或衝擊
儀器應存放在下表所列的溫度和濕度範圍里。理想的溫度和濕度是25℃，65%
環境溫度 -20℃～+60℃
相對濕度 5%～90%
四、安裝場所注意事項
環境溫度
避免安裝在溫度變化較大的場所，若可能受到其他設備熱輻射，須有隔熱通風措施。
大氣條件
避免把流量計安裝在含腐蝕性氣體的環境中，如需安裝，則必須提供通風措施。
機械振動或衝擊
流量計雖結構很堅固，但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動較大的管道上，需加設管道支撐。
其他注意事項
安裝場所應便於接線和安裝管道。
