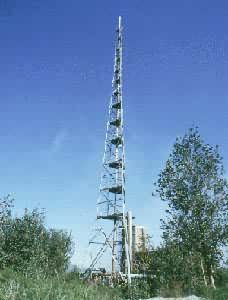

也稱排氣筒，是石油、化工、冶金、輕工等企業用以排放生產尾氣的一種高聳結構（見彩圖）。排氣塔的高度主要決定於尾氣的性質、排放量及大氣的擴散條件，並根據國家大氣衛生標準按計算確定。適當增加排氣塔高度，可取得降低近處地面污染物濃度的顯著效果。

排氣塔

排氣塔排放的多屬於溫度較低、濕度較大、介質濃度較高的生產尾氣,往往具有較強的腐蝕性。因此,應注意結構的防腐蝕問題。排氣塔由排氣筒體和支承結構組成。排氣筒體根據工藝條件（排氣量、濃度、溫度、濕度等）進行設計。常用的筒體材料有不鏽鋼、碳鋼（襯鉛、襯膠或玻璃鋼）、硬聚氯乙烯塑膠、耐酸磚、水玻璃混凝土、花崗石、陶土管等。支承結構的形式和所選用的筒體材料有關。

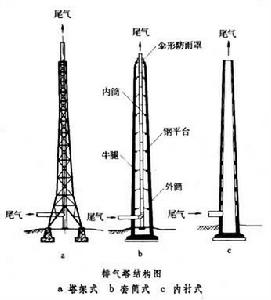

分類　常見的排氣塔結構有：塔架式、套筒式和內襯式如圖。

排氣塔

塔架式排氣塔　排氣筒身主要為鋼筒或聚氯乙烯筒，用三邊形或四邊形鋼塔架或鋼筋混凝土構架支承，支承形式有:懸掛、落地及分段支承三種,前兩種主要用於鋼筒身。懸掛排氣筒雖然有利於筒身自由伸縮，但排氣筒的重量全都集中在塔架的上部，對塔架的受力不利。落地排氣筒的筒身座落在獨立基礎上，塔架對筒身只起扶持作用。硬聚氯乙烯塑膠筒，由於材料強度不高，筒身需分段支承在塔架上，每段用法蘭連線或直接焊接，但排氣筒要設伸縮節。塔架的計算不考慮排氣筒身和塔架的共同作用，計算方法見塔式結構。
套筒式排氣塔 外筒是支承結構,用鋼筋混凝土或磚石材料建造。內筒為排氣筒身，常用鋼筒、聚氯乙烯筒和耐酸磚筒等。內筒分段支承於外筒的各層平台上。外筒壁設採光通風窗，以便於維修，並可排除內筒的漏氣。內筒頂應高出外筒3米左右,以減輕出口尾氣對外筒的腐蝕。外筒計算見煙囪。
內襯式排氣塔　其結構形式與普通煙囪相似，支承結構和排氣筒身連在一起。外筒身為鋼筋混凝土結構或磚石結構，內襯多用水玻璃混凝土或耐酸磚等。這種排氣塔由於內襯漏氣不易發現和維修，結構腐蝕較嚴重。
基礎　塔架式排氣塔一般在每隻塔腳下設一獨立的鋼筋混凝土基礎，為平衡塔腳水平推力和加強整個基礎的剛度及穩定，各獨立基礎間常用地梁連線。當基礎埋得較深時,獨立基礎間採用構架式結構連線,使基礎形成一個整體。套筒式和內襯式排氣塔常用圓板式基礎。由於來自排氣筒的冷凝液（酸性或鹼性）會向地下滲透而腐蝕基礎，因此，要做好地面防滲防腐。
