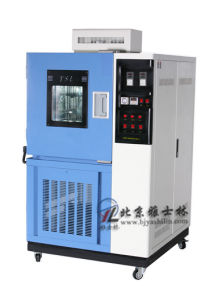

恆溫試驗箱

恆溫試驗箱

恆溫試驗箱,又名“恆溫恆濕試驗箱”,是航空、汽車、家電、科研等領域必備的測試設備,用於測試和確定電工、電子及其他產品及材料進行高溫、低溫、濕熱度或恆定試驗的溫度環境變化後的參數及性能。

恆溫試驗箱簡介

恆溫試驗箱,是為了適應現代工業生產需要而開發的一種應力篩選設備和試驗設備,同時也運用在中試過程中。其工作原理是根據熱學原理和製冷原理結合而成的,通過加熱器來進行加熱同時通過製冷設備來進行降溫,從而達到某一恆定溫度。當產品在這這樣一個環境下,觀察其性能、外觀的變化,為企業提供更科學可靠的產品。

設備用途

該設備主要是針對於電工、電子產品,以及其原器件,及其它材料在高溫、低溫的環境下貯存、運輸、使用時的適應性試驗。
該試驗設備主要用於對產品按照國家標準要求或用戶自定要求,在低溫、高溫、條件下,對產品的物理以及其他相關特性進行環境模擬測試,測試後,通過檢測,來判斷產品的性能,是否仍然能夠符合預定要求,以便供產品設計、改進、鑑定及出廠檢驗用。

設備結構

該設備主要由箱體、製冷系統、加熱系統、空氣循環系統以及控制系統組成。
箱體的外殼為採用冷軋鋼板靜電噴塑,內膽採用優質不鏽鋼板,箱門中間設大面積觀察窗,並配有觀察燈,使用戶可以清晰地看到試樣的試驗情況。外型整體美觀大方。保溫層為硬質聚氨脂發泡加上少量的超細玻璃棉,具有強度高,保溫性有好等特點。 該設備主要溫度控制儀採用智慧型數顯溫濕度控制儀,人性化設計的操作方法,易學易用,並且不同功能檔次的儀表操作相互兼容。輸入採用數字校正系統,內置常用熱電偶和熱電阻非線性校正表格,測量精確穩定。具備位式調節和AI人工智慧調節功能,0.2級精度,多種報警模式。升溫、降溫、加濕、去濕獨立,獨特的BTHC平衡調溫調濕方式。
PID人工智慧調節儀PID人工智慧調節儀

製冷系統採用全封閉進口壓縮機組,機械式單級製冷或復迭低溫迴路系統,全自動控制與安全保護協調系統。加熱採用不鏽鋼翅片加熱管
該設備是以下列標準之一或其結合為依據製造
GB 10589-89 低溫試驗箱技術條件
GB 10592-89 高低溫試驗箱技術條件
GB 11158-89 高溫試驗箱技術條件
GB/T5170.2-1996 電工電子產品環境試驗設備基本參數檢定方法 溫度試驗設備
GB2423.1-89 電工電子產品基本試驗規程 試驗A:低溫試驗方法
GB2423.2-89 電工電子產品基本試驗規程 試驗B:高溫試驗方法
GB2424.1-89 電工電子產品基本環境試驗規程 高溫低溫試驗導則

控制系統

進口智慧型溫濕度控制器,操作設定簡單。
資料及試驗條件輸入後,恆溫試驗箱控制器具有鎖定功能,避免人為觸摸而改變溫度值。
具有P.I.D自動演算的功能,可將溫度變化條件立即修正,使溫度控制更為精確穩定。
可選配印表機和接電腦。控制系統 進口智慧型溫濕度控制器,操作設定簡單。
資料及試驗條件輸入後,恆溫試驗箱控制器具有鎖定功能,避免人為觸摸而改變溫度值。
具有P.I.D自動演算的功能,可將溫度變化條件立即修正,使溫度控制更為精確穩定。
可選配印表機和接電腦。

技術參數

列表1
型 號 工作室尺寸D×W×H 外型尺寸D×W×H
BJYSL-DHS-100 450×450×500mm1150×900×1650mm
BJYSL-DHS-225 500×600×750mm1200×1100×1900mm
BJYSL-DHS-500 800×700×900mm1350×1280×2200mm
BJYSL-DHS-800 800×1000×1000mm 1450×1480×2300mm
BJYSL-DHS-010 1000×1000×1000mm 1650×1480×2300mm

容積(單位:L)

工作室尺寸(D*W*H)mm

外型尺寸(D*W*H)mm

LRHS-101-LH

450×450×500

1200×1000×1650

LRHS-225-LH

500×600×750

1300×1150×1900

LRHS-504-LH

700×800×900

1450×1400×2100

LRHS-800-LH

800×1000×1000

1550×1600×2250

LRHS-1000-LH

1000×1000×1000

1850×1600×2250

列表2


型號

CLM-HS-100

CLM-HS-225

CLM-HS-500

CLM-HS-800

CLM-HS-010

工作室尺寸
D×W×H

450×450×500

500×600×750

800×700×900

1000×800×1000

1000×1000×1000

外形尺寸
D×W×H

1020×880×1580

1070×1030×1825

1370×1130×1975

1570×1230×2125

1570×1430×2125

總功率

2.8KW

3.5KW

3.8KW

4.2KW

4.5KW

淨重

170kg

200kg

240kg

330kg

410kg

性能指標


溫度範圍

RT+10℃~100℃

濕度範圍

80~98% R·H

波動/均勻度

≤±0.5℃ /±2℃

溫度偏差

+2%、-3%R·H

升溫時間

室溫~100℃約20min

控制溫度

±1℃ ±2%

溫濕度運行控制系統


控制器

進口微電腦濕溫度集成控制器(溫度直接顯示百分數)

精度範圍

設定精度:溫度±0.1℃、濕度±0.1%R·H,指示精度:溫度± 0.1℃、溫度±0.1%R·H

溫濕度感測器

鉑鉑金電阻·PT100Ω

加熱系統

完全獨立系統,鎳鉻合金電加熱式加熱器

加濕系統

外置隔離式,全不鏽鋼鍋爐式淺表面蒸髮式加濕器

循環系統

耐溫低噪音空調型電機,多葉式離心風輪

使用材料


外箱材質

優質碳素鋼板,表面磷化靜電素噴

內箱材質

SUS304不鏽鋼優質鏡面光板

保溫材質

超細玻璃纖維棉

門框隔熱

雙層耐高溫老化矽橡膠門密封條

恆溫試驗箱TEMI880控制器說明

程式容量及控制功能:

.可使用的程式量:最大120組
.可使用的記憶容量:1200SEGMENTS
.可重複執行命令:每一個命令可達999次
.程式之製作采對談式,具有編輯,清除,插入等功能
.具2組時間信號輸出控制(可控制待測物ON/OFF動作)
.程式執行中具有跳檔,保持功能
.SEGMENT時間設定0~99Hr59min
.具有斷電程式記憶,復電後自動啟動並接續執行程式功能
.具RS-232通訊介面(軟體免費贈送)
.程式執行時可即時顯示圖形曲線
.具有預約啟動及關機功能
.具有日期,時間調整功能
.按鍵及畫面鎖定(LOCK)功能
