快換凸模

"快換凸模就是指用簡單工具即可實現快速裝卸和更換的凸模。 為了使模具便於維修

快換凸模就是指用簡單工具即可實現快速裝卸和更換的凸模。

通常人們都把沖切元件———凸模和凹模列為易損件 ,若能採用快換結構，對於流水作業批量生產的汽車沖模而言具有非常明顯的優越性。

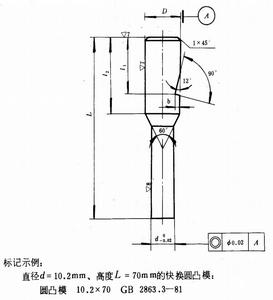

在小批生產中,工件上的孔有時採用單沖孔,所以沖孔模一般設計成為通用的可換結構,特別是大型沖模中的一些小凸模多屬易損件。為了使模具便於維修,也常把這種小凸模設計成這類結構。從而節省了換模時間和節約了模具。如圖所示為快換圓凸模。
