微波網路
正文
各類電子系統中用於檢測、傳輸、處理信息或能量的微波電路。微波網路理論主要研究微波電路的分析和設計方法，它與電磁場理論（見電磁場基本定理）同為微波領域中的主要理論基礎。分類 複雜的微波網路由許多簡單的微波網路所組成，後者有不同的分類方法。如按網路外接的傳輸線連線埠數可分為一連線埠、二連線埠、多連線埠的微波網路；按電路元件的性質可分為有源和無源的微波網路、線性和非線性的微波網路、可逆和非可逆的微波網路等。
無源微波網路 屬於二連線埠網路的有微波濾波器、模式變換器（用於將波導中的一種電磁波模式變換成另一種）、極化變換器（用於改變波導中電磁波的極化性質）、移相器、鐵氧體和隔離器等。屬於三連線埠網路的有功率分配器、鐵氧體 Y形環形器等。屬於四連線埠網路的有微波混合接頭、定向耦合器和定向濾波器等。用於微波多路通信的多工器屬於多連線埠網路，其功能是把一個寬頻帶信道分割成若干窄頻帶信道，使信號分別從不同的連線埠輸出。多工器可由多個定向濾波器連線而成，或由帶通濾波器及匹配雙T電橋組合而成。
有源微波網路 典型的二連線埠網路是微波電晶體放大器，採用雙極型電晶體或場效應電晶體可構成低噪聲放大器、功率放大器、寬頻放大器和窄頻帶放大器。典型的三連線埠網路是微波混頻器，常用肖特基勢壘二極體作混頻管，為了降低混頻器噪聲還可用二隻混頻管組成平衡混頻器。用於低噪聲放大的參量放大器也是一種三連線埠網路,其典型結構由一個三連線埠Y形環行器和一個二連線埠反射式放大器組成。信號自環行器的一個連線埠輸入，經接於第二連線埠的反射式放大器放大後，由環行器的第三連線埠輸出。反射式放大器具有信號連線埠和泵源連線埠，輸入信號經變容管的非線性電容吸取泵源功率而獲得增益。

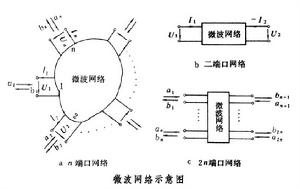

參量 任何微波網路的特性都可以用某一組網路參量來表示。描述 n連線埠網路的電壓｛U1， U2， …,Un｝與電流｛I1, I2,…, In｝之間關係的網路參量，有阻抗參量｛Zij|j,j=1,2,…,n｝或導納參量｛Yij|j,j=1,2,…,n｝(圖a)，即關係式
微波網路綜合 在給定網路輸入連線埠的激勵和輸出連線埠的回響特性的條件下，設計網路結構並確定其中各元件的參量。一般可襲用低頻網路綜合理論中的零點－極點法進行綜合，如微波濾波器原型、電晶體放大器的寬頻帶匹配網路等；也可用級聯網路的反射係數進行綜合，如阻抗變換器和定向耦合器等。
參考書目
李嗣范：《微波元件原理與設計》，人民郵電出版社，北京，1982。
