小直徑炸彈

小直徑炸彈

“小直徑炸彈”(SDB)是美國航空武器中心和空軍研究試驗室牽頭開發的一種新型武器。SDB的體積是空軍現役最小型炸彈的一半,可使飛機攜帶更多的彈藥,攻擊指揮控制掩體、防空設施、飛機跑道、飛彈陣地、火炮陣地等多種目標。它是美軍重點發展的精確制導武器之一,也是美空軍全球打擊部隊的重要機載武器。

簡介

小直徑炸彈小直徑炸彈
“小直徑炸彈”(SDB)是美國航空武器中心和空軍研究試驗室牽頭開發的一種新型武器。SDB的體積是空軍現役最小型炸彈的一半,可使飛機攜帶更多的彈藥,攻擊指揮控制掩體、防空設施飛機跑道飛彈陣地火炮陣地等多種目標。它是美軍重點發展的精確制導武器之一,也是美空軍全球打擊部隊的重要機載武器。

研製背景與概況

“小直徑炸彈”的前身是微小型彈藥概念。海灣戰爭期間,F-117隱身戰鬥機每架次只能攜帶2枚908千克的雷射制導炸彈,攻擊2個地面固定目標。美空軍意識到,F-117隻有內彈艙、無外掛彈架,攜彈量太少。為使它在一次出動中打擊更多目標,應該專門研製一種威力大、尺寸小、250級(113千克)的小型炸彈,以增加F-117的攜彈數量,加快空戰速度、降低摧毀目標成本。最初提出的指標是:一架F-117攜帶與2枚2000磅級(908千克)雷射制導炸彈重量相當的數枚250磅微型炸彈,一次飛行任務可攻擊 12個堅固的地面固定目標。
1995~2000年,美空軍研究實驗室曾開展過多個微型彈藥技術演示(MMTD)項目,其中包括微型彈藥技術(MMT)、小型靈巧炸彈(SSB)、靈巧的多彈發射軌(SMER)和小型增程靈巧炸彈(SSB-REX)等。2001年,美空軍在SSB-REX項目的基礎上啟動SDB項目,9月選中波音公司洛克希德·馬丁公司作為研製SDB的候選公司。波音公司的方案以“聯合直接攻擊彈藥”(JDAM)為基礎,而洛克希德·馬丁公司則是在“聯合空對地防區外飛彈”(JASSM)和“風修正彈藥布撒器”(WCMD)等項目的基礎上研製。2003年8月,波音公司擊敗洛·馬公司,獲得空軍授予的價值25億美元的SDB研製與生產契約,成為SDB的主承包商。
美空軍計畫在2006~2018年採購24000枚SDB和2000套彈架,裝備F/A-22戰鬥攻擊機F-35戰鬥機、“聯合無人作戰飛機系統”(J-UCAS)和其他飛機。據稱,一架作戰飛機最多可以攜帶SDB的數量:
B-1轟炸機288枚、B-2轟炸機192枚、B-52轟炸機144枚、F/A-22戰鬥攻擊機24枚。SDB除了可以裝備有人或無人駕駛飛機外,還可裝備巡航飛彈、彈道飛彈、防區外空地飛彈等武器。
在小直徑炸彈的研發過程中,美國空軍與澳大利亞空軍合作,進行了內彈艙彈射試驗,英國也表示對增強型SDB感興趣,計畫將SDB裝在英國購買的F-35 的內部武器艙中。歐洲聯合企業MBDA公司參與了開發,SDB採用該公司的菱形背翼組件作為增程裝置。2001年7月,MBDA和波音公司簽訂了一項協定,在全球範圍內合作銷售“聯合直接攻擊彈藥”(JDAM)及其衍生產品,包括增程型JDAM-ER和小直徑炸彈(SDB)。

小直徑炸彈小直徑炸彈小直徑炸彈小直徑炸彈小直徑炸彈

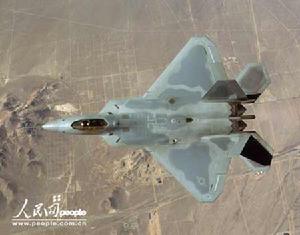

F/A-22戰鬥攻擊機

F-35戰鬥機

B-1轟炸機

B-2轟炸機

B-52轟炸機

系統構成

現有SDB系統由GBU-39小直徑炸彈、載彈系統、任務規劃系統和後勤支援系統組成。包括彈架和4枚GBU-39/B炸彈在內,整套裝置重664千克,長3.6米、寬0.40米、高0.40米。
GBU·39炸彈

GBU-39重113千克,直徑0.19米、長1.8米。與GBU-32侵徹武器相比,長度同樣、直徑小得多,但侵徹能力卻相當——對鋼筋混凝土的侵徹深度為1.83米。採用先進的抗干擾全球定位系統輔助慣性制導(AJGPS/INS),圓機率誤差3米,最大滑翔距離74千米。SDB的精度支援系統可提供目標數據,以修正投彈偏差。作戰載荷為多用途侵徹和高爆/破片戰鬥部,鋼製殼體與可選擇的電子引信相耦合。這種113千克級的武器只有22.7千克的炸藥,但具有與908千克BLU-109戰鬥部同樣的侵徹能力。
BRU-61/A彈架系統
BRU-61/A是四彈位的靈巧彈架,架上有航空電子設備和4個氣動武器彈射器。航空電子設備用於彈艙管理,從而簡化了與不同飛機集成的難度,而且可在飛行中制定作戰計畫。氣動彈射器的結構設計有利於降低維護費用和使用成本。

任務規劃系統

小直徑炸彈小直徑炸彈
這是一種把飛機的飛行規劃與攻擊目標的武器規劃結合在一起、用於部署SDB的自動化系統。用戶可通過標準的Windows界面,完成規劃、分析、儲存和下載任務數據的工作。由於採用規劃輔助措施,每次任務規劃的時間不到1分鐘。
SDB共有3種型號:第一種型號是113千克級的SDB,裝有慣性導航全球定位系統(1NS/GPS),用於對付靜止的固定目標,單價約為6.4萬美元,預計2006年裝備部隊。第二種型號裝有帶自動目標識別能力的尋的頭,用於對付可重新定位的機動目標(如面空飛彈、面面飛彈發射裝置等),單價約為 10.7萬美元,預計2009年裝備部隊。第三種型號具有巡航待機能力,能自主尋找目標,預計2010年以後裝備部隊。

關鍵技術

GPS/INS制導技術
GPSINS即全球定位/慣性導航集成系統。其中的GPS可提供準確的位置與速度數據,而INS可提供準確的姿態數據,二者結合可獲得準確的姿態、位置及速度信息。GPS/INS制導技術使小直徑炸彈的命中精度達到5~8米。
雷射雷達尋的頭制導技術
雷射雷達尋的頭是微小型彈藥的研製重點。它採用三維模型匹配算法,可獲得三維高解析度圖像,能夠區分坦克步兵戰車地空飛彈等不同類型的目標。雷射雷達尋的頭不同於其他類型的尋的頭,它不是以被動紅外或毫米波技術,而是以主動光學技術為基礎。藉助雷射雷達尋的頭制導技術,SDB的命中精度可達到1~3 米。
菱形背彈翼和格柵翼技術
菱形背翼是一種低成本、高性能、掃描軌跡較大的彈翼組件。菱形背彈翼增程組件收縮時位於炸彈腹下,展開後是一種菱形結構,可使彈翼的壓力中心位於炸彈重心處,並在高速狀態下提供擾動阻力。這種彈翼具有較大的升阻比,提高了炸彈的防區外射程和橫向機動能力。摺疊式菱形背彈翼是為F-117A、F-22、B-1B和B-2A等飛機設計的,利用菱形背彈翼的SDB可滑翔飛行65千米。
格柵翼看起來像是一個有一定厚度的方形網球拍。它由一系列薄薄的、相互連線的金屬提升翼面構成,裝在一個堅固的矩形框架結構中。彈翼沿彈體向前摺疊,可以使空氣動力學控制裝置更為緊湊;並在炸彈投下之後利用氣流作用使彈翼迅速展開,摒棄了複雜而笨重的彈翼展開機構。與普通翼相比,格柵翼下側的阻力稍大,但升力較大且便於操縱。SDB利用了菱形背彈翼和格柵翼技術,滑翔飛行距離可達92.6千米。
硬目標引信技術
用於攻擊硬目標的彈藥中,引信是一個重要環節。目前美軍裝備的硬目標引信有FMU-152/B“通用可程式引信”(JPF)和FMU-155/B引信。為提高武器的靈活性和效能,飛行員可以在投彈前(而不是必須在裝機前)最後選擇FMU-152/B引信的工作方式。這樣,只需用一種引信就能夠執行多種任務。
此外,美國準備把正在研製的“多間隙硬目標引信”(MEHTF)用於小型靈巧炸彈,這種引信能夠計算彈丸穿過樓層的數目,在到達預定深度或特定的層數後引爆戰鬥部。美軍目前使用的是“硬目標靈巧引信”(HTSF),預期MEHTF的性能比它好、尺寸比它小、成本和複雜性比它低。

未來的發展

美空軍已著手考慮發展可對付移動目標的後繼型SDB——GBU-40。後繼型SDB將加裝一個尋的器和一個雙向數據鏈,尋的器可在目標附近的有限區域進行搜尋,保證炸彈飛向正確的目標:數據鏈用於向操作員反饋炸彈的位置及狀態信息,操作員可通過數據鏈終止炸彈的自主活動,轉由操作員控制炸彈飛向目標。美海軍雖然沒有參加基本型SDB的研製,但預計將參加後繼型SDB的研製工作。
美軍在未來5年將開發的SDB技術還有;3倍於“聯合直接攻擊彈藥”射程的低成本增程技術,確保高精度自主式武器投放的低成本雷射雷達末尋的技術,微型化抗干擾INSGPS導航技術:更小、更廉價的引信技術,先進的破片戰鬥部技術,多種運載技術(多平台技術)等。
