地理坐標網

地理坐標網，為了製作和使用地圖的方便，高斯－克呂格投影的地圖上繪有兩種坐標網：地理坐標網和直角坐標網。

基本信息

• 中文名：地理坐標網

• 表現形式：經緯線只以圖廓的形式表現
• 特點：地理坐標網和直角坐標網
• 結構：經緯網

基本簡介

在我國1：1萬－1：10萬地形圖上，經緯線只以圖廓的形式表現，經緯度數值註記在內圖廓的四角，在內外圖廓間，繪有黑白相間或僅用短線表示經差、緯差1’的分度帶，需要時將對應點相連線，就構成很密的經緯網。在1：20萬－1：100萬地形圖上，直接繪出經緯網，有時還繪有供加密經緯網的加密分割線。緯度註記在東西內外圖廓間，經度註記在南北內外圖廓間。

直角坐標網

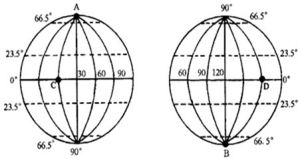

地理坐標網

直角坐標網是以每一投影帶的中央經線作為縱軸（X軸），赤道作為橫軸（Y軸）。縱坐標以赤道我0起算，赤道以北為正，以南為負。我國位於北半球，縱坐標都是正值。橫坐標本應以中央經線為0起算，以東為正，以南為負，但因坐標值有正有負，不便於使用，所以又規定凡橫坐標值均加500公里，即等於將縱坐標軸向西移500公里。橫坐標從此縱軸起算，則都成正值。然後，以公里為單位，按相等的間距作平行於縱、橫軸的若干直線，便構成了圖面上的平面直角坐標網，又叫方格網。
