回火屈氏體

回火溫度為350~500攝氏度，由奧氏體在低於珠光體形成溫度時分解而得到鐵素體基體與大量彌散分布的細粒狀滲碳體的混合組織，叫做回火屈氏體，也叫極細珠回火溫度為350~500攝氏度，由奧氏體在低於珠光體形成溫度時分解而得到鐵素體基體與大量彌散分布的細粒狀滲碳體的混合組織，叫做回火屈氏體，也叫極細珠光體。即碳化物和a-相的混合物。光體。即碳化物和a-相的混合物。

基本內容

回火屈氏體(tempered troostite) 回火溫度為350~500攝氏度，由馬氏體在低於珠光體形成溫度時分解而得到鐵素體基體與大量彌

回火屈氏體

散分布的細粒狀滲碳體的混合組織，叫做回火屈氏體，也叫極細珠光體。即碳化物和a-相的混合物。

形成過程:

淬火馬氏體經中溫回火(300℃~500℃)後，馬氏體中過飽和的碳大部或全部脫溶，析出的碳化物開始聚集長大和球化，基體馬氏體已開始回復，這種組織叫屈氏體，又稱二次屈氏體。

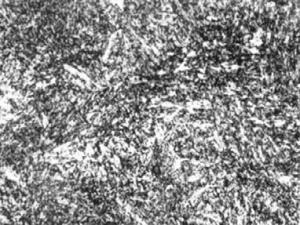

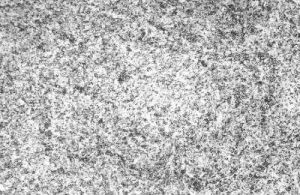

回火屈氏體的組織特徵是鐵素體基體內分布著極細小的粒狀碳化物，針狀形態已逐漸消失，但仍隱約可見，碳化物在光學顯微鏡下不能分辨，僅觀察到暗黑的組織，在電鏡下才能清晰分辨兩相，可看出碳化物顆粒已明顯長大，具有較高的彈性極限和韌性。
