嚙合線

嚙合線，是指兩齒輪基圓的內公切線。

基本信息

• 中文名：嚙合線
• 英文名：Meshing line

• 學科：數學
• 領域：機械工程

簡介

嚙合線

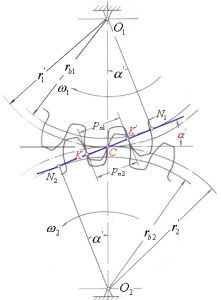

齒輪的嚙合線如果借用圖形就比較好說。在一對齒輪傳動過程中,嚙合線就是一條直線,但它看不見,只有通過我們的想像,它又是存在的.兩齒輪傳動是通過兩輪齒的“點”接觸(從端面上看)來傳力的,這個接觸“點”是一個動態的點.只要兩齒輪不斷地進行嚙合傳動,那這個接觸“點”所經過的軌跡就是一條直線,也就是齒輪的“嚙合線”.如果你對形成漸開線的基圓不陌生的話,那兩齒輪基圓的內公切線就是嚙合線了。為什麼要拖出“嚙合線”出來,原因很簡單,因為借用“嚙合線”可以解釋很多齒輪嚙合現象。

區別

理論嚙合線：兩基圓同側內公切線，在理論上是齒廓嚙合點的軌跡，兩個切點為嚙合極限點。
實際嚙合線：兩齒頂圓與理論嚙合線交點之間的線段。
齒廓工作段：在齒輪傳動中齒廓參與嚙合的部分。
