單片LCD投影機由於LCD螢幕廉價且隨處可得,所以自制投影機均採用LCD式技術。

自製投影機的原理

目前常見的投影機分為LCDDLP式兩種,由於LCD螢幕廉價且隨處可得,所以自制投影機均採用LCD式技術。原理是將LCD面板的背光部分拆去,然後使用大功率的背光源通過聚光鏡照射到LCD面板上,由於LCD面板是透光的,畫面就會被照射出去,通過前面的聚焦鏡及鏡頭打到螢幕上而成像。這個原理與教學用的那種投影儀非常相似,普通的投影機使用的均是這一原理。也正因此,很多人直接將投影儀改造成投影機,但缺點是體型大,並不適合家用。
一般來講,自製投影機需要機箱、電源、散熱風扇、光源、整流器、反光碗、聚光鏡、聚焦鏡、鏡頭、LCD面板、驅動板等元器件。其中對投影畫質影響最大的無疑是LCD面板鏡頭光源。投影機的投影效果與LCD面板的品質直接相關,一般可以選擇4—10英寸的LCD面板,尺寸越大一般畫質越好,但製作難度也大,成本也高,不少國外的發燒友直接使用全新的15英寸LCD顯示器的面板來製作投影機,畫質出眾,只是價格不是普通玩家能接受的了。
鏡頭同樣非常重要,這就像數位相機如果沒有一個好的鏡頭,那么CCD尺寸再大,像素再高也只是徒然。鏡頭可以選擇照相機鏡頭,但是在選擇時需要注意光圈和焦距。光圈自然是越大越好,最小不能低於F2.8(數字越小光圈越大),這樣才能讓足夠的光線通過,畫面才夠明亮。而在焦距上,則要根據家庭環境來決定,因為自製投影機的焦距是有一定範圍的, 所以同樣擁有一個固定的最佳投影距離範圍,要充分考慮到家庭環境,如果投影距離長於房間的最長寬度,那樣就無法得到清晰圖像了。一般來講焦距在50-300mm左右,即可在2—5米內成像。

單片LCD投影機單片LCD投影機

  光源的選擇則稍微簡單一些,一般選擇金屬鹵化物燈,它的特點是光效高、價格便宜,也是自製投影機的首選,缺點是色溫不是很高,一般只有6000K左右。要求更高的話可以選擇高壓金屬鹵化物氣體放電燈,它的色溫最高可以過萬,但是價格昂貴,發熱量高,製作起來比較難。而其它的東西,則都可以照相器材店及專門從事投影機零部件供應商那裡買到,一切從實際情況出發。
製作過程

製作過程其實就是將這些零部件按照標準的布局組裝起來並調試好。首先要給這些零部件準備一個“家”,也就是機箱。機箱可以是找現成的,也可以自己做,推薦使用木板,它的尺寸大小容易控制,不過要做好防火措施,因為在連續長時間使用時內部溫度很高,所以可以在燈泡周圍的木板上包上鐵皮之類,也防止著火。

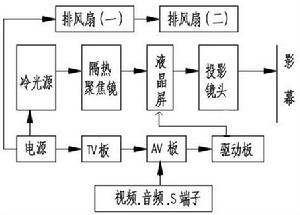

內部安裝順序可以依照從後到前的方式,要有條有理地進行。在最尾部的是整個光源組建及整流器、散熱風扇、電源等,光源包括了反光碗和燈泡,它們都固定在機箱尾部,而散熱風扇、電源及整流器都可以安置在空檔部位,在燈泡的一側也要安裝一個風扇,與尾部的一個構成一個空氣流動迴路。在燈泡前方則可以根據需要安裝一塊隔熱玻璃,如果燈泡功率較小,發熱量低的話也可以考慮不使用隔熱玻璃。可以選擇專用的隔熱玻璃,也可以使用普通玻璃加上隔熱膜,比如汽車上用的貼膜,它的主要作用是隔絕紫外線的輻射能,以免對LCD面板造成損傷。在隔熱玻璃之後便是聚光鏡,作用是將發散的光線聚集到LCD面板上,成為平行光。接著在聚光鏡之後的便是LCD面板了,不過這一步暫時跳過,等安裝完鏡頭等其它附近後才安裝LCD面板,這樣有利於調試。那么跳過LCD面板之後的便是聚焦鏡了,它將穿過LCD面板的帶有色彩的光線匯集到鏡頭處。鏡頭安裝在機箱的最前端,打洞時一定要量好四周的距離,確保鏡頭正好位於中心位置。準備妥當之後,就可以接通風扇、背光燈源,用一張照片底片放在LCD面板的位置,調節鏡頭直至成像清晰。然後拿開底片,調整反光碗、燈泡與聚焦鏡的距離,使得白色的成像明亮、均勻、沒有暗斑。調整完畢將反光碗、燈泡、聚光鏡等一一緊固。
之後便是安裝LCD面板的步驟了。首先要將LCD面板的背光部分拆去,然後在安裝時需要將原先裝有背光部分的一面面對前方,否則畫面便是左右顛倒的。LCD面板要與聚光鏡相距2mm左右,面板的中心垂直線要與鏡頭的中心垂直線相重合。最後是安裝視頻控制電路,並於LCD面板的驅動電路相連,視頻控制電路可以單獨購買也可以使用外置電視盒等代替,目的是將各種視頻信號輸送給LCD面板。


完工之後,接通風扇、背光,輸入視頻信號,投影機便正式工作了。此時再通過調整投影機鏡頭與熒幕的距離來調整投影畫面的大小,並適當調整鏡頭的焦距,就可以得到清晰影像了。欣賞著自己親自動手完成的投影機投射的電影畫面,會不會特別有成就感呢?這種自製投影機的方法,對於大部分家庭來說都已經夠用了,而且成本低,材料只需要一千多元,燈泡也只要幾十到一百來塊,壽命卻是普通投影機的2倍左右。
