單次瞬變波形測量
正文
這種測量的基本結構如圖1。
單次瞬變波形測量示波器顯示照相記錄法 在示波器螢光屏顯示單次波形，通過照相機透鏡在感光膠片上記錄，人工讀取數據。由於螢光材料有足夠的餘輝時間，可以將納秒信號暫存在螢光屏上達若乾微秒甚至毫秒，以使感光材料曝光。這種方法曾是早期核試驗和其他單次過程中獲取數據的主要方法，也是現代實驗室中常用的一種方法。這種方法在60年代中期達到了寫速為 2×1012tw/秒（tw為示跡寬度）、頻寬 1吉赫以上的能力。主要缺點是數據讀取費時，效率低。

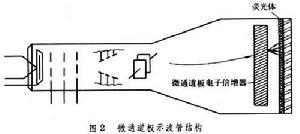

單次瞬變波形測量微通道板示波器與掃描相機系統 微通道板示波管，是在一般示波管的螢光屏背後放置一塊具有 104量級的電子倍增能力的微通道板電子倍增器，用以提高被單次納秒脈衝所偏轉的電子束的密度，以解決電子束密度低、示跡亮度不足這一根本問題。亮度問題的解決也促進了偏轉靈敏度和頻寬的提高，並使螢光屏上單次波形的數位化成為可能。70年代中期，出現了微通道板示波器與掃描相機系統，製成了示波器與計算機相結合的一種亞納秒波形數位化系統,寫速達1.75×1011tw/秒，頻寬7吉赫。偏轉靈敏度的提高,使放大器達到了直流至1吉赫的頻寬和10毫伏每格的靈敏度。
瞬態波形數位化系統 這種系統以矽靶存儲雙槍掃描變換管為基礎。矽靶存儲雙槍掃描變換管（圖3）使單次波形直接數位化成為可能。在兩個相對的電子槍中間，放置一個具有存儲能力的矽靶，用寫槍將高速模擬信號寫在靶上，再由讀槍依次將此信號以數字量形式讀出,存儲時間約100微秒。它能完成高速模擬量到慢數字量的轉換。這種設備便於與計算機結合而構成完整的波形數位化系統。寫速可達5×1011tw/秒，頻寬1吉赫,而且可以多台設備聯用,完成複雜的單次高速瞬變過程的測量。
單次瞬變波形測量單次取樣裝置 將單次波形進行取樣,而後復現,進行數位化處理。20路的取樣器頻寬達到1吉赫,並可將數據接到計算機上進行處理。
電荷耦合器件單次瞬變波形數位化裝置 電荷耦合器件是一種新型半導體表面器件，可用於大容量存儲、攝像和模擬延遲。其存儲和模擬量的延遲功能，給單次瞬變波形測量提供了新的途徑。80年代初，以電荷耦合器件為核心部件的存儲示波器開始生產，其頻寬達到60兆赫。以電荷耦合器件為核心的單次波形存儲器在實驗室已製成頻寬200兆赫、1吉赫的實驗裝置。
