加工中心角度頭

角度頭

數控角度頭是目前市場上在數控加工中心行業的一種普遍附屬檔案頭,是唯一一種可以不需要二次裝夾工件來完成側面的加工附屬檔案,特別是針對於一些圓孔、小型行腔內進行的鑽孔、攻牙、銑槽類加工是必不可少的工具。

角度頭的種類

1.輕型90度標準角度頭——主軸為BT50或BT40,輸出為ER40、ER32、ER25、ER20、er16等。
2.加工中心專用重切削角度頭——主軸為BT50或BT40,輸出為BT40。
3.龍門專用重型角度頭——BT50輸出BT50
4.萬向角度頭——輕型萬向可0-180度任意鏇轉,重型萬向可360度任意鏇轉。
5.非標角度頭——訂製,一般周期1-2個月。

角度頭套用場合

1.精密工件,一次性固定,需加工多個面時;
2.孔中孔,銑頭或者其它工具無法探進孔中加工小孔時;
3.加工中心無法加工的斜孔、斜槽等,如油缸、箱殼內部孔
4.圓型工件外圍需要加工一圈孔時,配合第四軸加工可實現完全自動化。
5.側面需要用多種工序加工中,可實現用多支進行自動換刀。

使用角度頭注意事項

1.角度頭加工時轉速不可超過最高承受轉速的75%。
2. 長時間使用需要加工2小時停機5分鐘左右(如加工量大沒時間停機,建議採用二台交換使用)。
3.不可超負荷加工、不可撞機
4.角度頭加工時溫度比室內溫度高10度左右,如果溫度太高,側停機查看是否裡面沒油,如果沒油需要添加角度頭廠家提供的固體軸承油,不可亂加,如加油後還不行,請聯繫生產廠家。

角度頭製造商

1.台灣豪力輝工業股份有限公司,目前在大陸有辦事處。

如何選用角度頭

1.首先,弄清工具機參數:品牌、型號、立式/臥式、主軸類型、主軸刀具連線方式(HSK、BT、CAT、SK)、有無冷卻液(是否從主軸中心供給及其壓力)、主軸功率、主軸扭矩Nm、最大主軸轉速、最大刀具承載重量、刀庫類型,是否自動換刀、刀具允許最大長度。
2.然後,核對角度頭參數:刀具夾持方式(ER、MI快換、高精度液壓夾持、強力夾套夾持、盤銑刀等)、轉速RPM、扭矩、冷卻方式(無冷卻、內冷、外冷,內冷從刀具中心出水)等。

各類角度頭展示

加工中心重切削專用角度頭

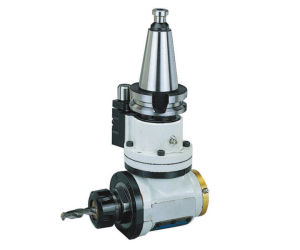

AHAAHA

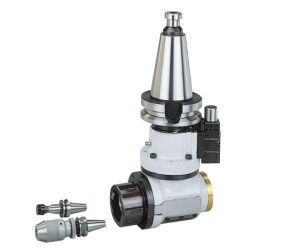

AHBAHB

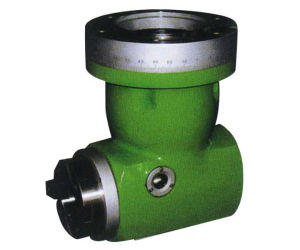

龍門銑頭龍門銑頭

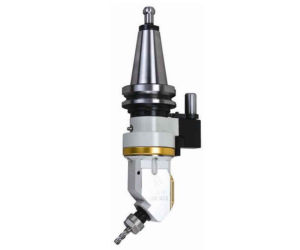

ahd-bt50-b1ahd-bt50-b1
