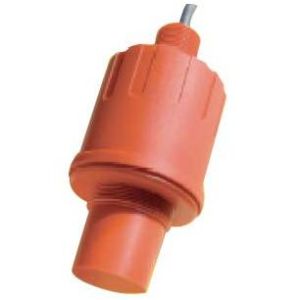

分體式超音波液位計

分體式超音波液位計

分體式超音波液位計的原理是測量一個超音波脈衝從發出到返回整個過程所需的時間,用於罐體、水池、水庫的液位和體積測量,也可用於明渠的流量測量。

原理

分體式超音波液位計的原理是測量一個超音波脈衝從發出到返回整個過程所需的時間。超音波液位計垂直安裝在液體的表面,它向液面發出一個超音波脈衝,經過一段時間,超音波液位計的感測器接收到從液面反射回的信號,信號經過變送器電路的選擇和處理,根據超音波液位計發出和接收超音波的時間差,計算出液面到感測器的距離。分體式超音波液位計廣泛用於罐體、水池、水庫的液位和體積測量,也可用於明渠的流量測量。

安裝原則

1)感測器發射面到最低液位的距離,應小於選購儀表的量程。

2)感測器發射面到最高液位的距離,應大於選購儀表的盲區。

3)感測器的發射面應該與液體表面保持平行。

4)感測器的安裝位置應儘量避開正下方進、出料口等液面劇烈波動的位置。

5)若池壁或罐壁不光滑,儀表需離開池壁或罐壁0.3m以上。

6)若感測器發射面到最高液位的距離小於選購儀表的盲區,需加裝延伸管,延伸管管徑大於120mm,長度0.35m~0.50m,垂直安裝,內壁光滑,罐上開孔應大於延伸管內徑。或者可以將管子直接到罐底,管徑大於80mm,管底留孔便於液體流入。

安裝注意事項

1)儀表在室外安裝最好加遮陽板以延長儀表使用壽命。

2)電線、電纜保護管,要注意防止積水過多。

3)儀表雖然自身帶有防雷器件,但儀表在多雷地區使用時,最好在儀表進出線端另外安裝專用的防雷裝置。

4)儀表在特別炎熱、寒冷的地方使用,即周圍環境溫度有可能超出儀表的工作要求時,最好在液位儀周圍加設防高、低溫裝置。

基本技術參數

量程:1~30m
盲區:< 0.3、 0.5、 1m
信號輸出:4-20mA;繼電器;RS232;RS485;
最大誤差:量程×0.3%
感測器頻率:20~50KHz(可選)
工作溫度:常溫
工作壓力:常壓
顯示:3吋LCD
最小顯示解析度:1mm
鍵盤:五位輕觸鍵
主機外形尺寸:240mm×184mm×110mm
感測器電纜:10m
電源:AC220V
功耗:<3W

產品特點

具有測量精確、
工作可靠、外觀大方等優點。採用大規模積體電路,元件貼片率達90%,
保證了產品的長期可靠性。同時將其功耗降到了極低。採用大螢幕顯示
全中文選單容易上手,支持SD卡數據採集和串口數據下載。可記錄十個干擾回波點。
