產品組成
超音波液位計由三部分組成：超音波換能器、處理單元、輸出單元。
原理
超音波液位計換能部分利用壓電陶瓷作為超音波脈衝的發射器和接收器，當在壓電陶瓷兩端加上一定電壓的時候，壓電陶瓷受激勵振動產生超音波脈衝，接著超音波換能器轉入接收狀態對已收到的超音波回波脈衝進行分析。首先需要監測接收是否是所發出的超音波脈衝的回波，如果是，則檢測聲波的行程時間，然後由處理單元把時間轉換為距離和液位，再由輸出單元進行輸出。
超音波液位計分類

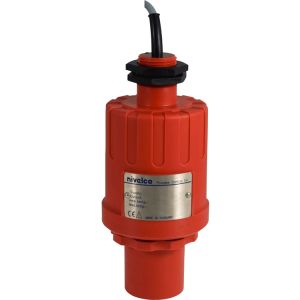

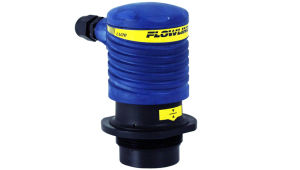

防爆超音波液位計
產品介紹：
防爆超音波液位計此款兩線制超音波變送器提供兩種不同配置。一種為通用型，另一種為本質安全型，經加拿大標準協會（CSA）和歐洲電工標準化委員會（Cenelec）認證。超音波液位計LU20/LU20-IS是腐蝕性液體、泥漿狀液體或廢液的理想選擇。本變送器採用LCD顯示，4按鍵操作界面以及智慧型化選單，可在1分鐘內完成配置。所有用戶設定值都存儲在非易失存儲器中。
產品特點：
用於危險環境中的本質安全型變送器
LCD數字顯示屏可用英寸或厘米顯示液位
過濾器可調整盲區和量程，消除假回聲
安裝EasyCal軟體後，只需按鍵配置便可方便地進行各種設定
採用Kynar®材料的感測器和採用美標（NEMA4X）聚丙烯材料的外殼，適用於惡劣環境
技術參數：
量程：15cm-5.4m
精度：±0.25％滿量程（空氣中）
解析度：3mm
死區：15cm
波束寬度：8"錐形
供電電壓：12-32VDC
顯示類型：4位LCD
信號輸出：4-20mA，兩線制
工作溫度：-20...+60℃
環境溫度：-40...+60℃
壓力：25℃下為2bar，溫度每升高1度下降0.113bar
防護等級：NEMA4X（IP65）
外殼材質：PP，UL94VO
電氣接口：單孔，1/2"NPT
安裝接口：2"NPT(2"G)
安裝墊片：Viton®（僅G型螺紋）
等級：本質安全型
批准：CSA一級1區ABCD組，二級1區EFG組，三級T3C
CE認證：EN50082-2抗擾，EN55011排放

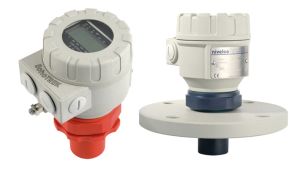

一體式超音波液位計
產品介紹：
一體式超音波液位計在實際使用中，很多界面無法接觸，如：對測量設備產品有腐蝕（酸、鹼）、對測量設備有污染的場合（下水道），或在測量裝置上產生粘附物的物質（粘合劑）。由於超音波液位測量技術基於非接觸的超音波原理，所以它適合於那些無法用物理方式接觸的液體及料位位置。
產品特點：
優異的聚焦：5°聲速角
多種感測器材質
內置全量程溫度補償
內至二級雷擊保護
EchoTREK專用瞄準器
IP67保護
技術參數：
產品描述：一體式超音波液位變送器
量程：4m、6m、8m、10m、15m、25m
發射角：5°-7°
外殼材質：塑膠：防火玻璃纖維（DuPont¨），鋁製：防腐塗層
過程溫度：PP，PVDF，PTFE型：-30℃~+90℃
環境溫度：30℃～+60℃（配SAP-200編程器），-25℃~+60℃並避免陽光直射
壓力：絕對0.5-3bar，不鏽鋼0.9-1.1bar
密封材料：PP型-EPDM，其它型號-FKM(Viton)
防護等級：感測器-IP68（可浸入水中），外殼-IP67
供電功耗：高壓型：85-255VAC/6VA
低壓型：11.4-40VDC/3.6W，11.4-28VAC/4VA85-225VAC/2VA
或20-28VAC/DC/3VA/3W
精度：±(0.2%測量距離+0.05%量程)
輸出：模擬輸出-4-20mA，觸點輸出-SPDT
計算機-RS485（可選），HART（可選）
電氣連線：2×M20×1.5；2×NPTF1/2"
電氣防護：鋁外殼-ClassI，塑膠外殼-ClassII。
分體式超音波液位計
產品介紹：
分體式超音波液位計具有測量範圍大等優點，最大測量範圍可達25m。並且帶有連續量輸出功能，同時帶有HART協定可程式。
產品特點：
測量範圍大可達25米
帶有瞄準設備，可實現線上調節
感測器帶有HART協定，可實現線上編程
具有防爆版本功能
技術參數：
量程：0.2-25m
感測器材質：PP/PVDF/PTFE
過程連線：1"、11/2”、2"
接口方式：BSP螺紋，11/2”或2"NPT和1"BSP，1"連線的緊固套
輸出方式：4-20mA+HART，4-20mA+HART+Ex，4-20mA+HART+Relay
