TK-LW智慧型型外貼式超音波液位計
1.外貼式超音波液位計概述
外貼式超音波液位計,是濟南圖科的一項新技術、新產品，液位測量採用了感測器外貼、與被測液體非接觸式測量方式，實現真正意義上的完全隔離測量。外貼式超音波液位計，可在罐外連續測量液位，對罐體不開孔、不動火、實現不停產安裝。特別適合密閉容器內的各種有毒物質﹑強酸﹑強鹼及各種純淨液體的液位進行精確測量。儀表採用防爆設計，在防爆場合得到廣泛套用。
2.外貼式超音波液位計工作原理
外貼式超音波液位計採用了聲吶（超音波）的回波測距原理，結合公司的多項數位訊號處理、模式識別、資料庫處理等專有技術，克服了儲罐壁及外部干擾的影響；同時外貼式超音波液位計還可以進行自動參數校準，使儀表不受介質溫度和成分變化的影響，確保液位計高精度的非接觸式測量罐內液位。儀表以我公司專用的超音波處理技術為核心，實現了超高速的數位訊號處理功能，實現高精度液位測量，同時儀表可輸出4～20mA標準信號將測量結果輸出至DCS自動化控制系統。
3.外貼式超音波液位計功能特點
Ø測量敏感元件外貼
Ø非接觸式測量：最理想的液位測量方式
Ø適用面很廣：可用於有劇毒的、強腐蝕性等各種複雜工況；以及易燃易爆的危險場合
Ø安裝可不停產、不清罐、不動火、不影響生產
Ø自動診斷功能
Ø一鍵恢復功能
Ø紅外線上調試功能
Ø穩定可靠，無可動件，壽命長
Ø精度高，實時自動校準，保持儀表最高的測量精度
ü先進的探頭製造技術
Ø精度高、反應靈敏
Ø工作可靠、壽命長
Ø最佳化的核心算法
Ø適應性廣（適用於各種罐型、罐徑、材質）
Ø儀表調試簡單
Ø抗干擾能力強
4.外貼式超音波液位計技術參數
精度 1‰～1%（可選）
顯示屏OLED
遷移量10m
顯示位數5位半
量程最高30m（可選）
重複性1mm
供電電壓24VDC±15%
電源容量10W
接線形式四線制/兩線制
輸出信號4～20mA
負載＜750Ω
濕度15%～100%RH
環境溫度-40℃～+60℃
探頭使用溫度-40℃～+250℃
通訊接口RS-485、HART
調試接口紅外
外殼材質鑄鋁
防爆標誌ExdIICT6
電氣接口M20×1.5mm（可選）
可測壁厚≤70mm
防護等級IP65
介質要求粘度<30mPaS
備註：溫度低於-20℃時，建議給主機增加保溫措施
5.外貼式超音波液位計套用條件
5.1外貼式超音波液位計介質
純淨度：液體中不能充滿氣泡、不能懸浮大量固體（如結晶物）、罐底部不能有大量沉澱物。
粘度：動力粘度＜30mPaS。
5.2外貼式超音波液位計被測容器
材質：密實性材料，如：碳鋼、不鏽鋼、各種硬金屬、玻璃鋼、硬塑膠、陶瓷或其他複合材料等。安裝探頭處的容器壁為多層材料時，則要求層間必須緊密接觸，無氣泡和氣體夾層，容器壁內、外表面應平整，如：硫化硬橡膠襯層、不鏽鋼襯層、鈦襯層等。
罐型：球罐、臥罐、槽罐、立式罐等。
5.3外貼式超音波液位計儀表安裝環境
儀表採用隔爆設計，允許的工作環境溫度應在-30℃～+55℃範圍內。在北部等寒涼地區使用，冬季建議加保溫措施；在南部等溫度較高、陽光直射強烈的地區，建議安裝在陰涼通風處或使用遮陽板，避免儀表因內部溫度過高而減少使用壽命。
6.外貼式超音波液位計安裝及接線
6.1臥罐安裝示意圖

液位計探頭安裝位置要求：探頭儘量遠離進、出液口；
6.2球罐安裝示意圖

6.3立罐安裝示意圖

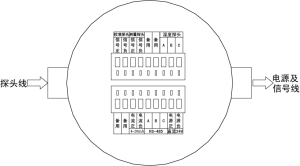

6.4接線

7.外貼式超音波液位計訂貨選型

TK-LW-	□	□	□	□	□	□	□
						S	四線制
						L	兩線制
					A	(4-20)mA
					B	HART通訊
					C	Modbus通訊
					D	工業乙太網
				D	低溫（-50℃～+50℃）
				C	常溫（-20℃～+70℃）
				G	高溫（0℃～+250℃）
			A	小於10m
			B	大於10m
		A	標準型
		B	自校準型
		C	帶溫度感測器
	A	普通型
	B	防爆型

8.外貼式超音波液位計套用介質環境

液氯液氨液化氣氯乙烯丙烯
乙烯丁烯氟化氫硫化氫煤油
輕烴甲醇乙醇丁二烯甲氨
甲苯柴油汽油氫氟酸丙酮
硫酸鹽酸硝酸氯乙烯草酸
酚水乙醚乙烷二甲醚乙醛
戊烷丁烷丙烷異丁烯正丁烷
四氯乙烯全氟丙烯三氯氫矽三氧化硫二氧化硫
三氯乙烯三氯化磷環氧乙烷鄰二甲苯變壓器油
二氧化碳一氯甲烷鹽水異丁烯正丁烷
