串口MP3晶片

概述

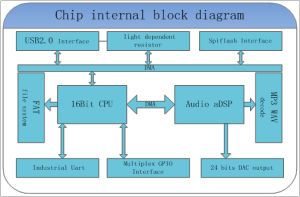

晶片內部的框架圖

KT403AMP3音頻解碼晶片是一個提供串口控制的語音晶片，完美集成了MP3、WAV、WMA的硬解碼。同時軟體支持SD卡驅動和USB驅動，支持FAT16、FAT32檔案系統。通過簡單的串口指令即可完成播放指定的音樂，以及如何播放音樂等功能，無需繁瑣的底層操作，使用方便，穩定可靠是此款產品的最大特點。同時USB直接枚舉SPIFLASH成隨身碟，也是一個很大的亮點功能

晶片的流程

晶片可以使用手機充電線直接更新語音，方便、靈活。這裡分兩種設備
1、USB更新SPIFLASH的MP3檔案
2、USB更新TF卡內的mp3檔案
其實SPIFLASH和TF卡，在插入USB連線電腦，原則上是一致的，使用的都是MASSSTORAGE協定。但是目前技術上面，暫時還沒辦法實現插上USB連線電腦，同時顯示TF卡和SPIFLASH的盤符功能。這裡就分為兩種操作，針對晶片說明
1、晶片一上電檢測到USB連線電腦，則進入SPIFLASH的讀卡器功能
2、晶片上電沒檢測到USB連線電腦，進入正常工作模式。如果有USB連線至電腦，則進入TF卡讀卡器模式。如果此時沒有TF卡線上，則還是進入SPIFLASH的盤符模式。

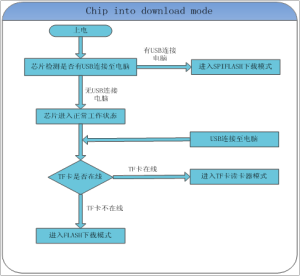

晶片USB更新設備檔案流程框圖

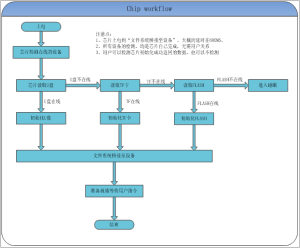

晶片的工作流程
