不鏽鋼金屬軟管

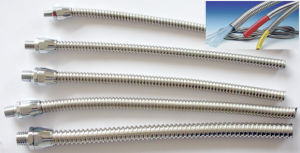

不鏽鋼金屬軟管

不鏽鋼金屬軟管是現代工業中的重要部件。不鏽鋼金屬軟管用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管,規格從3mm到150mm。小口徑不鏽鋼金屬軟管(內徑3mm-25mm)主要用於精密光學尺之感測線路保護、工業感測器線路保護。

不鏽鋼金屬軟管簡介

不鏽鋼金屬軟管材質為不鏽鋼SUS304或SUS301,用作電線、電纜、光纖、自動化儀表信號線的保護管和儀表的電線電纜保護管,外徑可從3mm到150mm,小口徑不鏽鋼金屬軟管(外徑5mm-25mm)為精密電子設備和感測器線路的保護、精密光學尺感測線路保護、工業感測器線路保護。具有優良的柔軟性、耐腐蝕性、耐高溫性、耐磨損性、抗拉性。

不鏽鋼金屬軟管優點

1、不鏽鋼金屬軟管節距之間靈活。
2、不鏽鋼金屬軟管有較好的伸縮性,無阻塞和僵硬。
3、不鏽鋼金屬軟管重量輕、口徑一致性好。
4、不鏽鋼金屬軟管柔軟性、重複彎曲性、撓性好。
5、不鏽鋼金屬軟管耐腐蝕性、耐高溫性好。
6、不鏽鋼金屬軟管防鼠咬、耐磨損好,防止內部電線受到磨損。
7、不鏽鋼金屬軟管耐彎折、抗拉性能、抗側壓性強。
8、不鏽鋼金屬軟管柔軟順滑、易於穿線安裝定位。

不鏽鋼金屬軟管參數

Type Inch (mm)I.D. (mm)O.D. (mm)O.D.+PVC Packing(M)
1 - 4.0 6.0 7.0 100
2 - 4.6 6.6 8.0 100
3 - 5.0 7.0 8.0 100
4 - 5.4 7.8 9.5 100
5 - 5.9 8.4 10.0 100
6 - 6.6 9.0 10.0 100
7 1/4 9.5 12.5 13.2 50
8 3/8 12.5 15.7 17.7 50
9 1/2 16.1 19.5 21.3 50
10 - 19.1 22.2 24.5 50
11 3/4 20.8 24.3 26.7 40
12 - 22.0 25.7 28.0 40
13 1 26.0 30.0 33.0 30
14 1-1/4 34.0 39.0 42.2 30
15 1-1/2 39.0 44.0 47.8 20
16 2 51.0 56.0 59.4 10
17 2-1/2 63.0 67.5 72.5 10

不鏽鋼金屬軟管用途

不鏽鋼金屬軟管產品用途:用作各種設備信號線、傳輸電線電纜、光纖光纜保護。適用四大類產品:
1、鎧裝光纜、精密光學尺、光學測量儀器、醫療儀器、機器設備用的電線保護管等;
2、適用公用電話機、遠傳水錶、門磁報警器等其它需要對電線進行安全防護的設備;
3、各種細小電線的保護管;
4、各種計算機、機器人等等的網路線保護用管。

包塑不鏽鋼金屬軟管

產品材質: (內層)採用不鏽鋼軟管及特殊絕緣處理;(外層)採用PVC原料(抗紫外線、防老化)。
包塑不鏽鋼金屬軟管

產品顏色: 黑色、灰色 其它顏色可選。
工作溫度: -40℃~+160℃ 。
產品特性:
1、包塑軟管有極佳之防水、絕緣性,抗拉性。
2、包塑軟管表面採用PVC材料,且PVC塑膠中添加了防火阻燃劑。
3、包塑軟管結構為單扣和雙扣型,增加抗拉強度、不容易折斷或變形。
4、包塑軟管彎曲性能好,內部平滑構造,在穿引電線電纜時容易通過。
5、包塑軟管防水、防油、防腐蝕,密封性好。產品美觀,結構緊密。
套用領域: 鐵路,機車,交通系統工程,空調,各種機械,自動化控制設備,發電廠,化工,輸配電系統,通信系統,船舶,大廈,廠房內及屋外露出部分之配線保護。
用 途: 保護電線電纜以及達到絕緣、防水、並可增進線纜彎曲美觀。

不鏽鋼金屬軟管結構

不鏽鋼金屬軟管是由不鏽鋼波紋管外編一層或多層鋼絲或鋼帶網套,兩端配以接頭或法蘭頭,用於輸送
不鏽鋼金屬軟管
各種介質的柔性元件。二.特點:耐腐蝕、耐高溫、耐低溫(-196℃~+420℃),重量輕、體積小、柔軟性好。廣泛用於航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建築、醫藥、食品、菸草、交 通等行業。 1. 輸送具有腐蝕性的化工介質或有機溶劑。(例如:裝卸氨水、丙酮等)2. 輸送高溫氣體、熱油等高溫介質。(例如:熱蒸汽、導熱油等)3. 輸送低溫或超低溫介質。(例如:液氮)4. 高溫環境下輸送水、汽、油等介質。(例如:煉焦、煉鋼、連鑄設備中的水汽系統和液壓系統)5. 需要減震或消除噪音的管路。(例如:泵的進出口)
規格:¢4-¢600壓力:0.6MPa-25.0MPa執行標準:GB/T14525-93
不鏽鋼金屬軟管作為一種柔性耐壓管件安裝於液體輸送系統中,用以補償管道或機器、設備連線端的相互位移,吸收振動能量,能夠起到減振、消音等作用,具有柔性好、質量輕、耐腐蝕、抗疲勞、耐高低溫等多項有點。不鏽鋼金屬軟管,使用進口SUS304(0Cr18Ni9)SUS316(0Cr17Ni12Mo2)以及SUS316L(00Cr17Ni14Mo2)材料製造。 其中不鏽鋼絲編織軟管、流體輸送金屬波紋管、不鏽鋼泵連減振軟管、不鏽鋼消防軟管、不鏽鋼波紋補償器、燃氣機械不鏽鋼波紋管。產品具有柔性好,耐腐蝕,抗疲勞、耐高低溫,減震降噪,密封性強,使用壽命長等優點。廣泛套用於紡織、化纖、印染、石油、化工、鋼鐵、燃氣、空調、汽車、消防、城市供水,建築、冶金石化等領域。

不鏽鋼金屬軟管特點

耐腐蝕、耐高溫、耐低溫(-196℃~+420℃),重量輕、體積小、柔性好、質量輕、耐腐蝕、抗疲勞,柔軟性好,減震降噪,密封性強,使用壽命長等優點。廣泛用於航空、航天,石油、化工、冶金,電力、造紙、木材、紡織、建築、醫藥、食品,菸草、交通,蒸汽、煤氣、空氣、重油、石油、化工類等均可使用等行業。

金屬軟管兩端接頭

金屬軟管接頭主要包括螺紋連線、法蘭連線、快速接頭連線等型式。
不鏽鋼網套是金屬編織軟管安裝在壓力管道中的主要承壓件,同時對金屬軟管起保護作用,根據管道中的壓力大小及套用場所,可選擇一層或多層的不鏽鋼絲或鋼帶進行是由按一定的參數編織而成,形成耐高壓金屬軟管。金屬軟管主要零件的材料採用奧氏體不鏽鋼,從而保證了金屬軟管優良的耐溫性和耐腐蝕性,金屬軟管的工作溫度範圍極大,為―196~600℃,在實際使用過程中,金屬軟管材料的選擇應根據管道介質的腐蝕性選擇相應的不鏽鋼牌號,即可保證金屬軟管的耐腐蝕性。

金屬軟管接頭類別

金屬軟管的NPT、PT、G、公制螺紋的含義和區別
金屬軟管的螺紋接頭包含很多類型,很多人對此並不太十分明白,現就對這些螺紋符合作一些解釋與說明:
NPT,PT,G 都是管螺紋
NPT 是 National (American) Pipe Thread 的縮寫, NPT 是美制錐管螺紋,用於密封。屬於美國標準的 60 度錐管螺紋,用於北美地區.國家標準可查閱 GB/T12716-1991
PT 是 Pipe Thread 的縮寫,是 55 度密封圓錐管螺紋,屬惠氏螺紋家族,多用於歐洲及大英國協國家.常用於水及煤氣管行業,錐度規定為 1:16. 國家標準可查閱 GB/T7306-2000
G 是 55 度非螺紋密封管螺紋,屬惠氏螺紋家族.標記為 G 代表圓柱螺紋.國家標準可查閱 GB/T7307-2001 。 G 就是管螺紋的統稱(Guan),55,60度的劃分屬於功能性的,俗稱管圓。即螺紋由一圓柱面加工而成。
公制螺紋用螺距來表示,美英制螺紋用每英寸內的螺紋牙數來表示,這是它們最大的區別 。
公制螺紋是60度等邊牙型,英制螺紋是等腰55度牙型,美制螺紋60度。
公制螺紋用公制單位, 美英制螺紋用英制單位。
管螺紋主要用來進行管道的連線,其內外螺紋的配合緊密,有直管與錐管兩種。公稱直徑是指所連線的管道直徑,顯然螺紋直徑比公稱直徑大。

金屬軟管的三大作用

減少管道的安裝應力、補償管道額定位置移動、吸收管路系統的振動。

金屬軟管的工業套用

需要充分撓性的輸送管,防止振動處選配,在蒸汽、煤氣、空氣、重油、石油、化工類等均可使用。

金屬軟管選型五要素

(1)尺寸軟管公稱通徑,選用接頭型式(主要有法蘭聯接、螺紋連線、快速接頭連線)及金屬軟管的尺寸,軟管長度。
(2)壓力 是根據軟管實際工作壓力,再查詢波紋金屬軟管的公稱通徑與壓力表,決定是否使用不鏽鋼網套類型的金屬軟管。
(3)介質 軟管中所輸送的介質的化學屬性,按軟管材質耐腐蝕性能,決定軟管各零件的材質。
(4)溫度 軟管內介質的工作溫度及範圍;軟管工作時的環境溫度。高溫時,須按金屬軟管高溫下的工作壓力溫度修正係數,確定溫度修正後的壓力,以確定選用正確的壓力等級。
(5)狀態 按軟管使用時的狀態,參照金屬軟管的正確使用與安裝方法與軟管在沉降補償時的最佳長度.軟管各種運動狀態的長度計算及軟管的最小彎曲次數和最小彎曲半徑等因素,參數正確選取軟管長度,並正確安裝。
