光學尺

光學尺

光學尺是上世紀70年代的日本產品,它是利用光柵的莫爾條紋和光電轉換技術,在3mm的附法玻璃上鍍鉻刻1μ為一道的透明長度尺,然後把它粘在鋁尺上。靠光折射或透射反饋到感應器中進行計量。光柵尺感測器分為敞開式和封閉式兩類。數控加工中心,工具機,磨床,銑床,自動卸貨機,金屬板壓制和焊接機,機器人和自動化科技,生產過程測量機器,線性產品,直線馬達,直線導軌定位。

光學尺原理

光學尺是上世紀70年代的日本產品,它是利用光柵的莫爾條紋和光電轉換技術,在3mm的附法玻璃上鍍鉻刻1μ為一道的透明長度尺,然後把它粘在鋁尺上。靠光折射或透射反饋到感應器中進行計量。

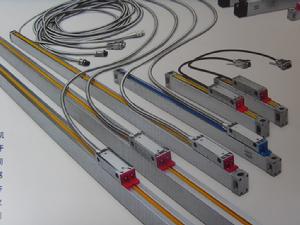

(圖)光學尺光學尺

常見光柵的工作原理都是根據物理上莫爾條紋的形成原理進行工作的。當使指示光柵上的線紋與標尺光柵上的線紋成一角度來放置兩光柵尺時,必然會造成兩光柵尺上的線紋互相交叉。在光源的照射下,交叉點近旁的小區域內由於黑色線紋重疊,因而遮光面積最小,擋光效應最弱,光的累積作用使得這個區域出現亮帶。相反,距交叉點較遠的區域,因兩光柵尺不透明的黑色線紋的重疊部分變得越來越少,不透明區域面積逐漸變大,即遮光面積逐漸變大,使得擋光效應變強,只有較少的光線能通過這個區域透過光柵,使這個區域出現暗帶。這些與光柵線紋幾乎垂直,相間出現的亮、暗帶就是莫爾條紋。莫爾條紋具有以下性質:
(1) 當用平行光束照射光柵時,透過莫爾條紋的光強度分布近似於餘弦函式。
(2) 若用W表示莫爾條紋的寬度,d表示光柵的柵距,θ表示兩光柵尺線紋的夾角,則它們之間的幾何關係為
W=d/sin (4—15)
當角很小時,取sin≈,上式可近似寫成
W=d/θ (4—16)
若取d=0.01mm,θ=0.01rad,則由上式可得W=1mm。這說明,無需複雜的光學系統和電子系統,利用光的干涉現象,就能把光柵的柵距轉換成放大100倍的莫爾條紋的寬度。這种放大作用是光柵的一個重要特點。
(3) 由於莫爾條紋是由若干條光柵線紋共同干涉形成的,所以莫爾條紋對光柵個別線紋之間的柵距誤差具有平均效應,能消除光柵柵距不均勻所造成的影響。
(4) 莫爾條紋的移動與兩光柵尺之間的相對移動相對應。兩光柵尺相對移動一個柵距d,莫爾條紋便相應移動一個莫爾條紋寬度W,其方向與兩光柵尺相對移動的方向垂直,且當兩光柵尺相對移動的方向改變時,莫爾條紋移動的方向也隨之改變。
根據上述莫爾條紋的特性,假如我們在莫爾條紋移動的方向上開4個觀察視窗A,B,C,D,且使這4個視窗兩兩相距1/4莫爾條紋寬度,即W/4。由上述討論可知,當兩光柵尺相對移動時,莫爾條紋隨之移動,從4個觀察視窗A,B,C,D可以得到4個在相位上依次超前或滯後(取決於兩光柵尺相對移動的方向)1/4周期(即π/2)的近似於餘弦函式的光強度變化過程,用表示,見圖4-9(c)。若採用光敏元件來檢測,光敏元件把透過觀察視窗的光強度變化轉換成相應的電壓信號,設為。根據這4個電壓信號,可以檢測出光柵尺的相對移動。


光學尺分類及套用

光柵尺感測器分為敞開式和封閉式兩類。
數控加工中心,工具機,磨床,銑床,自動卸貨機,金屬板壓制和焊接機,機器人和自動化科技,生產過程測量機器,線性產品, 直線馬達, 直線導軌定位。
