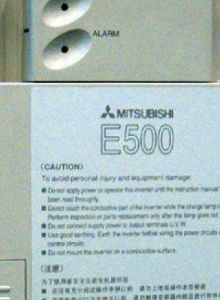

三菱變頻器全稱為“三菱交流變頻調速器”，主要用於三相異步交流電機，用於控制和調節電機速度。當電機的工作電流頻率低於50Hz的時候，會節省電能，因此變頻器是國家號召提倡推廣的節能產品之一。隨著節能的普及和工業自動化的推廣，變頻器的使用越來越多，每年在中國有上百億的銷售額。三菱變頻器是世界知名的變頻器之一，由三菱電機株式會社生產，在世界各地占有率比較高。
三菱變頻器 FR-A700系列簡介
三菱變頻器A740A700產品適合於各類對負載要求較高的設備，如起重、電梯、印包、印染、材料卷取及其它通用場合。
■高水準的驅動性能
●具有獨特的無感測器矢量控制模式，在不需要採用編碼器
的情況下可以使各式各樣的機械設備在超低速區域高精度的
運轉。
●帶轉矩控制模式，並且在速度控制模式下可以使用轉矩限
制功能。
●具有矢量控制功能(帶編碼器)，變頻器可以實現位置控制
和快回響、高精度的速度控制(零速控制，伺服鎖定等)及轉
矩控制。
■ 功率範圍：37～160kW
■ 閉環時可進行高精度的轉矩/速度/位置控制
■ 無感測器矢量控制可實現轉矩/速度控制
■ 內置PLC功能（特殊型號）
■ 使用長壽命元器件，內置EMC濾波器
■ 強大的網路通訊功能，支持DeviceNet，Profibus-DP，Modbus等協定
工作原理
1、主迴路：電抗器的作用是防止三菱變頻器產生的高次諧波通過電源的輸入迴路返回到電網從而影響其他的受電設備，需要根據三菱變頻器的容量大小來決定是否需要加電抗器；濾波器是安裝在三菱變頻器的輸出端，減少三菱變頻器輸出的高次諧波，當三菱變頻器到電機的距離較遠時，應該安裝濾波器。雖然三菱變頻器本身有各種保護功能，但缺相保護卻並不完美，斷路器在主迴路中起到過載，缺相等保護，選型時可按照三菱變頻器的容量進行選擇。可以用三菱變頻器本身的過載保護代替熱繼電器。2、控制迴路：具有工頻變頻的手動切換，以便在變頻出現故障時可以手動切工頻運行，因輸出端不能加電壓，固工頻和變頻要有互鎖。
三菱變頻器 FR-F700系列
F740產品除了套用在很多通用場合外，特別適用於風機、水泵、空調等行業。
■先進豐富的功能
●除了具備與其他變頻器相同的常規PID控制功能外，擴充
了多泵控制功能。
■關注節能的產品
●具有最佳勵磁控制功能，除恆速時可以使用之外，在加
減速時也可以起作用，可以進一步最佳化節能效果。
●新開發的節能監視功能、可以通過操作面板、輸出端子
(端子CA、AM)和通信來確認節能效果，節能效果一目了然。
三菱變頻器F740◆ 功率範圍：37~220KW
◆ 簡易磁通矢量控制方式，實現3Hz時輸出轉矩達120%
◆ 採用最佳勵磁控制方式，實現更高節能運行
◆ 置PID，變頻器/工頻切換和可以實現多泵循環運行功能
◆ 內置獨立的RS485通訊口
◆ 使用長壽命元器件
◆ 內置噪聲濾波器（75K以上）
◆ 帶有節能監控功能，節能效果一目了然
三菱變頻器 FR-E740系列
E740產品為可實現高驅動性能的經濟型產品。
●具有多種磁通矢量控制方式：在0.5Hz情況下，使用先進
磁通矢量控制模式可以使轉矩提高到200%(3.7KW以下)。
●短時超載增加到200%時允許持續時間為3S，誤報警將更
少發生。經過改進的限轉矩及限電流功能可以為機械提供必
要的保護。
三菱變頻器E740◆ 功率範圍：0.4~7.5KW (三相380V FR-E540系列)
◆ 採用磁通矢量控制，實現1Hz運行150%轉矩輸出
◆ PID，15段速度等多功能選擇
◆ 內置獨立RS485通訊口
◆ 柔性PWM，實現更低噪音運行
◆ 可選擇FR-PA02-02簡易型面板或FR-PU04-CH型LCD顯示面板
三菱變頻器 FR-D740系列
FR-D700系列三菱變頻調速器緊湊型多功能變頻器
三菱變頻器D740●具有通用磁通矢量控制方式：在1Hz情況下，可以使轉
矩提高到150%擴充浮輥控制和三角波功能。
●帶安全停止功能：實現緊急停止有兩種方法：通過控
制MC接觸器來切斷輸入電源或對變頻器內部逆變模組驅動
迴路進行直接切斷，以符合歐洲標準的安全功能，目地是
節約設備投入。
1.功率範圍：0.4~7.5KW
2.通用磁通矢量控制，1Hz時150%轉矩輸出
3.採用長壽命元器件
4.內置Modbus-RTU協定
5.內置制動電晶體
6.擴充PID，三角波功能
7.帶安全停止功能
FR-D700系列變頻調速器緊湊型多功能變頻器1.功率範圍：0.4~15KW2.通用磁通矢量控制，1Hz時150%轉矩輸出3.採用長壽命元器件4.內置Modbus-RTU協定5.內置制動電晶體6.擴充PID，三角波功能7.帶安全停止功能
D740是S540E的升級版本，D720是S520SE的升級版本，環境溫度為40攝氏度的情況下可以對變頻器進行並排安裝，冷卻風扇，主電路和控制電路電容器採用長壽命設計為10年。
三菱變頻器 FR-E720系列
FR-E720系列 輕巧通用型
·功率範圍：0.1~15KW
·先進磁通矢量控制，0.5Hz時200%轉矩輸出
·擴充PID，柔性PWM
·內置Modbus-RTU協定
·停止精度提高
·加選件卡FR-A7NC，可以支持CC-Link通訊
·加選件卡FR-A7NL，可以支持LONWORKS通訊
·加選件卡FR-A7ND，可以支持DeveiceNet通訊
·加選件卡FR-A7NP，可以支持Profibus-DP通訊
電壓範圍:180v~~220v
三菱變頻器 FR-D720系列
FR-D720系列 輕巧通用型變頻器
1.功率範圍：0.4~2.2KW
2.通用磁通矢量控制，1Hz時150%轉矩輸出
3.採用長壽命元器件
4.內置Modbus-RTU協定
5.內置制動電晶體
6.擴充PID，三角波功能
7.帶安全停止功能
8.電壓範圍:180v~~220v
為老型號FR-S520E的替代型號，升級版本,
三菱變頻器選型方法
由於電力電子技術的不斷發展和進步，新的控制理論提出與完善，是交流調速傳動、尤其是採用性能優異的三菱變頻調速傳動得到了飛速發展，因此在實際工作中採用三菱變頻器+變頻電機的情況越來越多，因此如何正確選擇三菱變頻器對機械設備的正常調試運行至關重要，選型方法如下：
1、根據機械設備的負載轉矩特性來選擇三菱變頻器在實踐中常常將機械設備根據負載轉矩特性不同，分為如下三類：
（1）恆轉矩負載
（2）恆功率負載
（3）流體類負載
2 閉環；矢量控制，包括無速度感測器和帶速度感測器控制；直接轉矩控制；三種方式的優缺點如下：
（1）V/f開環控制
優點：結構簡單，調節容易，可用於通用鼠籠型異步電機；
缺點：低速力矩難保證，不能採用力矩控制，調速範圍小；
主要採用場合：一般的風機，泵類節能調速或一台變頻器帶多台電機傳動場合。
（2）V/f閉環控制
優點：結構簡單，調速精度比較高，可用於通用性異步電機；
缺點：低速力矩難保證，不能採用力矩控制，調速範圍小，要增加速度感測器；
主要採用場合：用於保持壓力，溫度，流量，PH定值等過程場合。
（3）無速度感測器的矢量控制
優點：不需要速度感測器，力矩回響好、結構簡單，速度控制範圍較廣；
缺點：需要設定電機參數，須有自動測試功能；
採用場合：一般工業設備，大多數調速場合。
（4）帶有速度感測器的矢量控制
優點：力矩控制性能良好，力矩回響好，調速精度高，速度控制範圍大；
缺點：需要正確設定電機參數，需要自動測試功能，要高精度速度感測器；
使用場合：要求精確控制力矩和速度的高動態性能套用場合。
（5）直接轉矩控制
優點：不需要速度感測器，力矩回響好，結構較簡單，速度控制範圍較大；
缺點：需要設定電機參數，須有自動測試功能；
採用場合：要求精確控制力矩的高動態性能套用場合，如起重機、電梯、軋機等。
3、根據使用安裝環境選用三菱變頻器的防護結構
三菱變頻器的防護結構要與其安裝環境相適應，這就要考慮環境溫度、濕度、粉塵、酸鹼度、腐蝕性氣體等因素，這樣與三菱變頻器能否長期、穩定、安全、可靠的運行關係重大。三菱變頻器的防護結構主要包括：
（1）開放型IP00
（2）封閉型IP20、IP21
（3）密封型IP40、IP41
（4）密閉型IP54、IP55
發展歷史
在近85 年的歷史中, 三菱電機始終致力於尖端技術及專門知識的研究開發活動, 並且在此基礎上從事高性能產品及設備系統的開發和製造。 三菱電機長期以來建立起的全球網路將旗下各公司、研究機構及製作所連為一體, 為各事業部門提供的技術信息及資料, 在各部門創造一流產品的過程里發揮了重要的作用。三菱電機在保持公司在工業及重電設備、衛星、防禦系統、電梯及自動扶梯、汽車用電子用品、空調、通風設備等領域的領先地位的同時,還將進一步拓展在移動通信設備、顯示設備、顯示裝置技術及尖端半導體等領域的世界市場份額。此外,三菱還將致力於拓展新的事業領域, 特別在環境保護和淨化水質等領域取得了成功。
三菱電機在中國的事業, 隨著中國發展的進程而一步步發展、壯大。從1978 年承接寶山鋼鐵總廠發電設備開始, 向中國的廣大客戶提供各種工業用與家用的機電設備、電力設備、電梯、空調機等各類產品及設備。同時, 也與中國眾多企業積極進行各項技術交流· 合作活動。
1987年在上海成立了首家合資公司--“上海三菱電梯有限公司”該公司從三菱電機引進世界上最先進的全電腦控制交流變頻變壓電梯技術，並很快實現了國產化生產。目前該公司已發展成為中國電梯行業的優良企業。
截至2007 年7 月, 三菱電機在中國的合資、獨資企業已達28 家, 它們在汽車零部件、熱敏列印頭等電子器件領域, 以及輸變電設備、工業自動化設備、家用電器等電子、機器的廣泛領域內, 均開展著各項事業並積極進行技術轉讓。
三菱電機( 中國) 有限公司成立於1997 年10 月, 作為一間投資性公司, 今後我們將進一步開展我們在中國的投資活動, 並且作為綜合電子機電企業——三菱電機在中國的視窗, 將不斷展開與中國各科研等單位的共同研究開發、人才培育、文化交流等活動, 為中日友好及中國經濟發展作出貢獻。
三菱變頻器的選購
買變頻器的時候一定要選擇好自己適當的品牌和自己所需要的性能，第二就是要選擇一家好的供應商，深圳聚川自動化設備有限公司的產品上次買了還行。
安裝技巧
安裝環境
1、
三菱變頻器工作溫度：三菱變頻器內部是大功率的電子元件，極易受到工作溫度的影響，產品一般要求為0～55℃，但為了保證工作安全、可靠，使用時應考慮留有餘地，最好控制在40℃以下。在控制箱中，三菱變頻器一般應安裝在箱體上部，並嚴格遵守產品說明書中的安裝要求，絕對不允許把發熱元件或易發熱的元件緊靠三菱變頻器的底部安裝。
2、三菱變頻器環境溫度：溫度太高且溫度變化較大時，三菱變頻器內部易出現結露現象，其絕緣性能就會大大降低，甚至可能引發短路事故。必要時，必須在箱中增加乾燥劑和加熱器。在水處理間，一般水汽都比較重，如果溫度變化大的話，這個問題會比較突出。
3、振動和衝擊：裝有三菱變頻器的控制櫃受到機械振動和衝擊時，會引起電氣接觸不良。淮安熱電就出現這樣的問題。這
時除了提高控制櫃的機械強度、遠離振動源和衝擊源外，還應使用抗震橡皮墊固定控制櫃外和內電磁開關之類產生振動的元器件。設備運行一段時間後，應對其進行
檢查和維護。
4、電磁波干擾：三菱變頻器在工作中由於整流和變頻，周圍產生了很多的干擾電磁波，這些高頻電磁波對附近的儀表、儀
器有一定的干擾。因此，櫃內儀表和電子系統，應該選用金屬外殼，禁止三菱變頻器對儀表的干擾。所有的元器件均應可靠接地，除此之外，各電氣元件、儀器及儀
表之間的連線應選用禁止控制電纜，且禁止層應接地。如果處理不好電磁干擾，往往會使整個系統無法工作，導致控制單元失靈或損壞。
布線方法
1、三菱變頻器和電機的距離應該儘量的短。這樣減小了電纜的對地電容，減少干擾的發射源。
2、控制電纜選用禁止電纜，動力電纜選用禁止電纜或者從三菱變頻器到電機全部用穿線管禁止。
3、電機電纜應獨立於其它電纜走線，其最小距離為500mm。同時應避免電機電纜與其它電纜長距離平行走線，這樣才
能減少三菱變頻器輸出電壓快速變化而產生的電磁干擾。如果控制電纜和電源電纜交叉，應儘可能使它們按90度角交叉。與三菱變頻器有關的模擬量信號線與主回
路線分開走線，即使在控制櫃中也要如此。
4、與三菱變頻器有關的模擬信號線最好選用禁止雙絞線，動力電纜選用禁止的三芯電纜（其規格要比普通電機的電纜大檔）或遵從三菱變頻器的用戶手冊。
接地方法
三菱變頻器正確接地是提高系統穩定性，抑制噪聲能力的重要手段。三菱變頻器的接地端子的接地電阻越小越好，接地導線的截面不小於4mm，長度不超過5m。三菱變頻器的接地應和動力設備的接地點分開，不能共地。信號線的禁止層一端接到三菱變頻器的接地端，另一端浮空。三菱變頻器與控制櫃之間電氣相通。
控制櫃
三菱變頻器應該安裝在控制櫃內部，控制櫃在設計時要注意以下問題：
1、三菱變頻器散熱問題：
三菱變頻器的發熱是由內部的損耗產生的。在三菱變頻器中各部分損耗中主要以主電路為主，約占98，控制電路占2。為
了保證三菱變頻器正常可靠運行，必須對三菱變頻器進行散熱我們通常採用風扇散熱；三菱變頻器的內裝風扇可將三菱變頻器的箱體內部散熱帶走，若風扇不能正常
工作，應立即停止三菱變頻器運行；大功率的三菱變頻器還需要在控制柜上加風扇，控制櫃的風道要設計合理，所有進風口要設定防塵網，排風通暢，避免在櫃中形
成渦流，在固定的位置形成灰塵堆積；根據三菱變頻器說明書的通風量來選擇匹配的風扇，風扇安裝要注意防震問題。
2、三菱變頻器電磁干擾問題：
1）三菱變頻器在工作中由於整流和變頻會產生高次諧波，這種高次諧波會通過供電迴路進入整個供電網路，從而影響其他儀表。如果三菱變頻器的功率很大占整個系統25以上，需要考慮控制電源的抗干擾措施。
2）當系統中有高頻衝擊負載如電焊機、電鍍電源時，變頻器本身會因為干擾而出現保護，則考慮整個系統的電源質量問題。
3、三菱變頻器防護問題需要注意以下幾點：
1）防水防的結露：如果變頻器放在現場，需要注意變頻器柜上方不的有管道法蘭或其他漏點，在變頻器附近不能有噴濺水流，總之現場櫃體防護等級要在IP43以上。
2）三菱變頻器的防塵：所有進風口要設定防塵網阻隔絮狀雜物進入，防塵網應該設計為可拆卸式，以方便清理，維護。防塵網的格線根據現場的具體情況確定，防塵網四周與控制櫃的結合處要處理嚴密。
3）防腐蝕性氣體：在化工行業這種情況比較多見，此時可以將變頻櫃放在控制室中。
接線規範
信
號線與動力線必須分開走線：使用模擬量信號進行遠程控制三菱變頻器時，為了減少模擬量受來自三菱變頻器和其它設備的干擾，請將控制三菱變頻器的信號線與強
電迴路（主迴路及順控迴路）分開走線。距離應在30cm以上。即使在控制櫃內，同樣要保持這樣的接線規範。該信號與三菱變頻器之間的控制迴路線最長不得超過50m。信號線與動力線必須分別放置在不同的金屬管道或者金屬軟管內部：連線PLC和三菱變頻器的信號線如果不放置在金屬管道內，極易受到三菱變頻器和外部設備的干擾；同時由於三菱變頻器無內置的電抗器，所以三菱變頻器的輸入和輸出級動力線對外部會產生極強的干擾，因此放置信號線的金屬管或金屬軟管一直要延伸到三菱變頻器的控制端子處，以保證信號線與動力線的徹底分開。
1、模擬量控制信號線應使用雙股絞合禁止線，電線規格為0.75mm2。在接線時一定要注意，電纜剝線要儘可能的短（5-7mm左右），同時對剝線以後的禁止層要用絕緣膠布包起來，以防止禁止線與其它設備接觸引入干擾。
2、為了提高接線的簡易性和可靠性，推薦信號線上使用壓線棒端子。
參數設定
三菱變頻器的設定參數多，每個參數均有一定的選擇範圍，使用中常常遇到因個別參數設定不當，導致變頻器不能正常工作的現象。
三菱變頻器控制方式：即速度控制、轉距控制、PID控制或其他方式。採取控制方式後，一般要根據控制精度，需要進行靜態或動態辨識。
三菱變頻器最低運行頻率：即電機運行的最小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀。而且低速時，其電纜中的電流也會增大，也會導致電纜發熱。
三菱變頻器最高運行頻率：一般的三菱變頻器最大頻率到60Hz，有的甚至到400Hz，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力。
三菱變頻器載波頻率：載波頻率設定的越高其高次諧波分量越大，這和電纜的長度，電機發熱，電纜發熱三菱變頻器發熱等因素是密切相關的。
電機參數：三菱變頻器在參數中設定電機的功率、電流、電壓、轉速、最大頻率，這些參數可以從電機銘牌中直接得到。
三菱變頻器跳頻：在某個頻率點上，有可能會發生共振現象，特別在整個裝置比較高時；在控制壓縮機時，要避免壓縮機的喘振點。
工作原理
1、主迴路：電抗器的作用是防止三菱變頻器產生的高次諧波通過電源的輸入迴路返回到電網從而影響其他的受電設備，需要根據三菱變頻器的容量大小來決定是否需要加電抗器；濾波器是安裝三菱變頻器的輸出端，減少三菱變頻器輸出的高次諧波，當三菱變頻器到電機的距離較遠時，應該安裝濾波器。雖然三菱變頻器本身有各種保護功能，但缺相保護卻並不完美，斷路器在主迴路中起到過載，缺相等保護，選型時可按照三菱變頻器的容量進行選擇。可以用三菱變頻器本身的過載保護代替熱繼電器。
2、控制迴路：具有工頻變頻的手動切換，以便在變頻出現故障時可以手動切工頻運行，因輸出端不能加電壓，固工頻和變頻要有互鎖。
日常保養
定期保養定期除塵檢查風扇進風口是否堵死，每月清掃空氣過濾器冷卻風道及內部灰塵。
定期檢查，應一年進行一次：檢查螺絲釘、螺栓以及即外掛程式等是否鬆動，輸入輸出電抗器的對地及相間電阻是否有短路現象，正常應大於幾十兆歐。導體及絕緣體是否有腐蝕現象，如有要及時用酒精擦拭乾淨。測量開關電源輸出各電路電壓的平穩性，如：5V、12V、15V、24V等電壓。接觸器的觸點是否有打火痕跡，嚴重的要更換同型號或大於原容量的新品接觸器；確認控制電壓的正確性，進行順序保護動作試驗；確認保護顯示迴路無異常；確認變頻器在單獨運行時輸出電壓的平衡度。
認真做好變頻器的日常維護保養及其檢修工作，內容主要包括：
1、定期對變頻器進行除塵，重點是整流櫃、逆變櫃和控制櫃，必要時可將整流模組、逆變模組和控制櫃內的線路板拆出後進行除塵。變頻器下進風口、上出風口是否積塵或因積塵過多而堵塞。變頻器因本身散熱要求通風量大，故運行一定時間以後，表面積塵十分嚴重，須定期清潔除塵。
2、將變頻器前門打開,後門拆開,仔細檢查交、直流母排有無變形、腐蝕、氧化，母排連線處螺絲有無鬆脫，各安裝固定點處堅固螺絲有無鬆脫，固定用絕緣片或絕緣柱有無老化開裂或變形，如有應及時更換，重新緊固，對已發生變形的母排須校正後重新安裝。
3、對線路板、母排等除塵後，進行必要的防腐處理，塗刷絕緣漆，對已出現局部放電、拉弧的母排須去除其毛刺後，再進行處理。對已絕緣擊穿的絕緣板，須去除其損壞部分，在其損壞附近用相應絕緣等級的絕緣板對其進行隔絕處理，緊固並測試絕緣並認為合格後方可投入使用。
4、整流櫃、逆變櫃內風扇運行及轉動是否正常，停機時，用手轉動，觀察軸承有無卡死或雜音，必要時更換軸承或維修。
5、對輸入、整流及逆變、直流輸入快熔進行全面檢查，發現燒毀及時更換。
6、中間直流迴路中的電容器有無漏液，外殼有無膨脹、鼓泡或變形，安全閥是否破裂，有條件的可對電容容量、漏電流、耐壓等進行測試，對不符合要求的電容進行更換，對新電容或長期閒置未使用的電容，更換前須對其進行鈍化處理。濾波電容的使用周期一般為5年，對使用時間在5年以上，電容容量、漏電流、耐壓等指標明顯偏離檢測標準的，應酌情部分或全部更換。
7、對整流、逆變部分的二極體、GTO用萬用表進行電氣檢測，測定其正向、反向電阻值，並在事先制定好的表格內認真做好記錄，看各極間阻值是否正常，同一型號的器件一致性是否良好，必要時進行更換。
8、對A1、A2進線櫃內的主接觸器及其它輔助接觸器進行檢查，仔細觀察各接觸器動靜觸頭有無拉弧、毛刺或表面氧化、凹凸不平，發現此類問題應對其相應的動靜觸頭進行更換，確保其接觸安全可靠。
9、仔細檢查端子排有無老化、鬆脫，是否存在短路隱性故障，各連線線連線是否牢固，線皮有無破損，各電路板接插頭接插是否牢固。進出主電源線連線是否可靠，連線處有無發熱氧化等現象，接地是否良好。
10、電抗器有無異常鳴叫、振動或糊味。
另外，有條件的可對濾波後的直流波形、逆變輸出波形及輸入電源諧波成分進行測定
備件更換
變頻器由多種部件組成，其中一些部件經長期工作後其性能會逐漸降低、老化，這也是變頻器發生故障的主要原因，為了保證設備長期的正常運轉，下列器件應定期更換：
1、冷卻風扇
變頻器的功率模組是是發熱最嚴重的器件，其連續工作所產生的熱量必須要及時排出，一般風扇的壽命大約為10kh——40kh。按變頻器連續運行折算為2——3年就要更換一次風扇，直接冷卻風扇有二線和三線之分，二線風扇其中一線為正極，另一線為負線，更換時不要接錯；三線風扇除了正、負極外還有一根檢測線，更換時千萬注意，否則會引起變頻器過熱報警。交流風扇一般為220V、380V之分，更換時電壓等級不要搞錯。
2、濾波電容
中間直流迴路濾波電容：又稱電解電容，其主要作用就是平滑直流電壓，吸收直流中的低頻諧波，它的連續工作產生的熱量加上變頻器本身產生的熱量都會加快其電解液的乾涸，直接影響其容量的大小。正常情況下電容的使用壽命為5年左右。建議每年定期檢查電容容量一次，一般其容量減少20%以上應更換新的濾波電容器。
注意事項
工在控制箱中，變頻器一般應安裝在箱體上部，並嚴格遵守產品說明書中的安裝要求，絕對不允許把發熱元件或易發熱的元件緊靠變頻器的底部安裝。腐蝕性氣體：使用環境如果腐蝕性氣體濃度大，不僅會腐蝕元器件的引線、印刷電路板等，而且還會加速塑膠器件的老化，降低絕緣性能，在這種情況下，應把控制箱製成封閉式結構，並進行換氣。
振動和衝擊：裝有變頻器的控制櫃受到機械振動和衝擊時，會引起電氣接觸不良。
防止輸入端過電壓。變頻器電源輸入端往往有過電壓保護，但是，如果輸入端高電壓作用時間長，會使變頻器輸入端損壞。因此，在實際運用中，要核實變頻器的輸入電壓、單相還是三相和變頻器使用額定電壓。特別是電源電壓極不穩定時要有穩壓設備，否則會造成嚴重後果。
接地：變頻器正確接地是提高控制系統靈敏度、抑制噪聲能力的重要手段，變頻器接地端子E(G)接地電阻越小越好，接地導線截面積應不小於2mm2，長度應控制在20m以內。變頻器的接地必須與動力設備接地點分開，不能共地。信號輸入線的禁止層，應接至E(G)上，其另一端絕不能接於地端，否則會引起信號變化波動，使系統振盪不止。變頻器與控制櫃之間應電氣連通，如果實際安裝有困難，可利用銅芯導線跨接。
防雷：在變頻器中，一般都設有雷電吸收網路，主要防止瞬間的雷電侵入，使變頻器損壞。但在實際工作中，特別是電源線架空引入的情況下，單靠變頻器的吸收網路是不能滿足要求的。在雷電活躍地區，這一問題尤為重要，如果電源是架空進線，在進線處裝設變頻專用避雷器(選件)，或有按規範要求在離變頻器20m的遠處預埋鋼管做專用接地保護。如果電源是電纜引入，則應做好控制室的防雷系統，以防雷電竄入破壞設備。
變頻器供電系統的諧波治理與無功功率補償：
隨著變頻器的廣泛套用，變頻器供電系統的諧波治理與無功功率補償的意義逐漸被人們所認識。變頻器供電電源按傅立葉級數可以分解為基波有功電流，基波無功電流，諧波和間諧波電流。
基波無功電流占用電網容量；導致網壓波動；在供配電設施產生熱損耗；降低了供配電設施運行可靠性。
諧波和間諧波的集膚效應使輸電線等效截面積變小，線路損耗增加；鐵芯中附加高頻渦流損耗；諧波和間諧波電流導致網壓波形畸變和輻射干擾，引起同一電網下其它負載出力減小，損耗增加，甚至誤動作。
變頻器用量較大的車間，用電容器直接進行無功力率補償雖然可以大副度降低基波無功電流，但是必然出現諧波放大現象。這時，供電電流和電容器電流中諧波和間諧波電流大副度增加，電容器由於超溫和過壓而損壞，供電變壓器溫升加大。為避免諧波電流大副度增加，電容器由於超溫和過壓而損壞，供電變壓器溫升加大。為避免諧波放大，諧波治理與無功功率補償必須同時進行。
從基波無功電流，諧波和間諧波電流的危害上可看出：採用就地諧波治理與無功功率補償可以獲得最大的效益。採用就地諧波治理與無功功率補嘗，一年或一年半時間即可從節能中回收全部投資。
