三分量井中磁力儀

基本信息

• 中文名：三分量井中磁力儀
• 英文名：tri-component borehole magnetomete

簡介

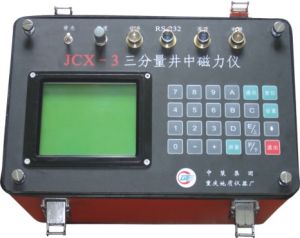

三分量井中磁力儀
英文：tri-component borehole magnetometer

三分量井中磁力儀

釋文：在鑽孔中（井中）使用的，測量地磁場三個正交矢量沿井軸深度變化的地質儀器。所謂三分量是指在不同深度點上水平面內的兩個地磁場分量X、Y和一個垂直分量Z。按照歷史習慣，垂直分量的方向取重力加速度方向，水平分量中的Y分量取鑽孔傾斜方向在測量點處水平面內的投影方向，而X分量取與Y、Z相互垂直的方向。X也在Y分量的水平面內，並且與Z、Y方向相互垂直。三個分量方向符合左旋直角坐標系，如果把左手的拇指，食指和中指互相垂直地伸直，讓中指指向垂向Z，食指指向鑽孔傾斜方向Y，拇指就是X方向。這樣定義的空間坐標系叫垂向坐標系。過去還定義過一種叫軸向坐標系的空間坐標系。把垂向坐標系繞X軸轉動，使得Z軸從垂向轉到鑽孔軸方向，這就成了軸向坐標系。在軸向坐標系下，Y就不在水平面內。由於垂向坐標系下的磁異常資料套用更方便，所以儀器製造和資料解釋一般都採用垂向坐標系。無論採用哪種坐標系，除重力方向以外至少還要規定一個確定的方向，否則無法確定出唯一的測量空間坐標系。一般就採用重力方向和鑽孔的傾斜方向來確定這個測量空間坐標系。顯然，當鑽孔是垂直狀態，就無所謂傾斜方向，而在鑽孔中的儀器會任意轉動，當然就不能確定X、Y的空間方向。三分量井中磁力儀是深入到地下進行的磁法測量，能取得地面磁法無法探測到的信息資料，能解決更為複雜的深部地質問題。目前其主要套用是驗證地面磁法異常，發現鑽探孔旁，和孔底的磁性礦體。
