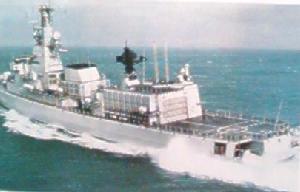

研製背景與計畫
1.“卡雷爾·多爾曼”級的產生
該級艦開始研究時是為了替換用於沿海巡邏和護漁的950t的“狼”級輕型護衛艦,接著這一計畫發生了重大的變化。1973年荷蘭海軍制定的艦隊計畫要求擁有22艘反潛護衛艦,70年代末荷蘭老反潛驅逐艦的退役將會造成短缺10艘反潛型艦。為此,荷蘭海軍重新設計了這一級新艦,其結果是一型稍小於“科頓艾爾”級的以反潛為主的多用途護衛艦,開始稱為M級,意為多用途,1983年批准了這一設計。1984年2月宣布訂購頭4艘艦,1985年6月,簽訂購契約,首艦稱為“普羅文森”號,一年後的1985年2月開工,1988年4月下水,1991年5月完工服役。1987年3月荷蘭宣布首艦更命為“卡雷爾·多爾曼”(KarelDoorman)號。
2.建造計畫
1985年6月訂購頭4艘,1986年4月又訂購4艘,“卡雷爾·多爾曼”級總共訂購8艘。1995年5月全部服役。1984年估計的造價每艘為1.5億美元。
3.使命任務
“卡雷爾·多爾曼”級是一級以反潛為主的多用途護衛艦,執行以下主要任務:①在北海和東北大西洋執行遠洋護衛任務。
②在上述海域執行遠洋巡航任務。
③攻擊敵水面艦艇。

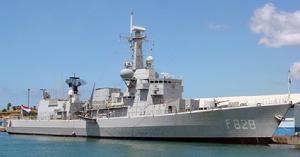

總體性能和裝備

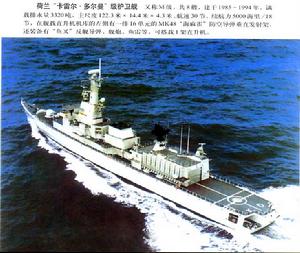

1.主尺度和性能
全長(m)122.3水線長(m)114.2
艦寬(m)14.4
吃水(m)4.3
標準排水量(t)2950
滿載排水量3320
航速(kn)30
續航力(nmile/kn)5000/18
艦員(名)156(軍官18名),備用鋪位7個
2.動力裝置
採用CODOG柴燃交替使用聯合動力,燃氣輪機主機早期艦為2台斯貝SMlA,持續功率22.64MW(30800hp),後期艦為2台斯貝SMlC,持續功率24.84MW(33800hP);柴油機主機為2台Stork-Wartsila公司的12SW280柴油機,持續功率7.20MW(9790hp),雙軸,2個acbLips的變距槳。
3.武備
(1)反潛武器系統
由2架“山貓”直升機、2座魚雷發射管構成反潛火力。
2架SH-14“山貓”直升機作為遠程反潛武器,機上反潛裝備有“浪花”搜尋雷達、HS-12吊放聲吶、ASQ-81(V)磁探儀和2枚MK46魚雷。吊放聲吶和磁探儀兩者之中只能帶一種,SH-14B帶吊放聲吶,SH-14C帶磁探儀。“山貓”直升機與平台設“魚叉”著艦裝置。“山貓”直升機的反潛作戰半徑約50nmile。
2座雙聯MK32-9型固定式魚雷發射管布置在尾部上層建築前端的左右舷艙室內,發射MK46-5型魚雷,40kn時航程llkm,作為中近程反潛武器。
此外,艦尾裝1套SLQ-25“水精”魚雷誘餌作為對抗魚雷的軟殺傷武器。
(2)對空武器系統由垂直發射的“海麻雀”飛彈、76mm炮、“守門員”近程武器系統和20mm炮組成中、近程和末端防禦火力。
8組垂直發射的MK48-1發射裝置布置在上甲板後部的直升機庫左側,縱向一列排列,每組有兩個發射單元組成,共18枚“海麻雀”飛彈,射程14.6km。1座奧托?梅拉臘MKl00型76mm緊湊型速射炮布置於首甲板,射高12000m,發射率達到100發/min,該炮不僅用於對付飛機性能優秀,還可用於反導,採取了提高發射率和命中精度,使用了新的近炸引信預製破片彈。76mm炮作為中近程的對空武器。
1座七管30mm“守門員”近程武器系統布置在尾部機庫頂的右舷位置,作為末端防空武器,其發射率可達4200發/min,射程2000m。
2座“厄利肯”(Oerlikon)單管20mm艦炮,主要作為執行日常勤務的武器,使用環形十字瞄具,人工操作,也可以抗擊來襲的反艦飛彈。
此外,還有2座六管MK36型SRBOC干擾火箭發射裝置和Argo公司的APECSⅡ型電子偵察和干擾機作為來襲飛彈的軟殺傷武器。
(3)反艦武器系統
由“魚叉”反艦飛彈、76mm和20mm艦炮構成遠中近程反艦火力。
2座四聯“魚叉”飛彈發射裝置布置於前後兩上層建築之間的平台上,“魚叉”飛彈的射程130km。
76mm艦炮的對海射程為16km,20mm艦炮的射程為2km。
4.主要電子設備
(1)雷達
SMART三坐標雷達1部,它是一部F波段的多波束目標捕獲三坐標雷達,進行全空域的搜尋與跟蹤,可搜尋、跟蹤0.1m2、速度3Ma的反艦飛彈,可跟蹤空中目標160個,海上目標40個,它是為艦上的對空、對海武器指示目標的主雷達。1部LW08對空搜尋雷達,D波段,對2m2目標的作用距離為270km,它是為艦上對空和對海武器指示目標的副雷達;“嘶柯特”(Scout)I波段對海警戒雷達1部;台卡12261波段導航雷達1部;STIR“海麻雀”飛彈和76mm艦炮火控雷達2部,L/J/K波段,對1m2目標的作用距離140km;
1?2座四聯“魚叉”飛彈發射裝置;2?8組MK48-1垂直發射裝置,發射“海麻雀”飛彈;3?1座奧托?梅拉臘單管76mm炮;4?1座七管30mm“守門員”近程武器系統;5?2座雙聯固定式MK32魚雷發射管;6?APECSⅡ的AR700電子偵察機;7?SATCOM衛星通信天線;8?1部Sbt魁lT空/海三坐標警戒雷達;9?1部LW08對空警戒雷達;10?2部SMART火控雷達;11?2架SH-14“山貓”直升機。
“守門員”近程武器系統的搜尋雷達和跟蹤雷達裝在炮座上,與炮一起構成三位一體的型式,在跟蹤雷達天線上還設一台電視跟蹤。
(2)聲吶
1部PHS-36型中頻主動搜尋與攻擊聲吶;1部法國的DSBV-61型拖曳線列陣聲吶,4部ATAS主動拖曳線列陣聲吶已訂購。
(3)電子戰系統
裝1套Argo的APECSⅡ電子戰系統,包括AR700型電子偵察機和干擾機組成。APECSⅡ是一種模組化的高級電子戰系統,它是一種全自動化、採用瞬時測頻接收機和微處理器控制的干擾機相結合的系統,用以識別和干擾威脅輻射源,據報導,能同時干擾16個不同的威脅源。
此外,還有2座六管MK36SRBOC干擾火箭和1套SLQ-25“水精”魚雷誘餌。
(4)作戰數據系統
SEWACOⅦ型探測器、武器與指揮系統一套,採用聯邦式體系結構,設11號數據鏈和衛星通信系統。1992年1月開始使用SEWACOⅦ(A),1994年中開始使用SEWACOⅦ(B)。
(5)其他電子設備
荷蘭信號公司的IRSCAN紅外探測器在2號艦上進行了試驗,可能會裝在這級的全部艦上。該級艦上還裝了信號公司的Vesta直升機應答器。
技術特點分析及述評
1.採用適航性優良的船型
該級艦船型的設計吸取了世界先進驅逐艦和護衛艦船型的優點,長寬比降低、船型顯得較肥、橫剖面採用大外飄帶折角線的線型。這種線型有利於減小風浪中的橫搖與縱搖,改善艦的適航性。該級艦採用高平甲板型,乾舷較高、乾舷與甲板折角採用圓弧過渡,解決了甲板上浪積水問題,特別適合於東北大西洋高海情寒冷海區的活動。
2.作戰系統的配置較強
本級艦配置了許多90年代水平的武器和電子設備。如垂直發射的“海麻雀”對空飛彈系統、“守門員”近程武器系統、SMART三坐標雷達、DSBV-61拖曳線列陣聲吶、SEWACOⅦ感測器、武器和指揮系統等。“守門員”系統是七管30mm炮,其MPDS脫殼穿甲彈的動能大約是美國“密集陣”系統20mm炮彈丸的3倍,因此它在有效攔截距離內不僅能穿透飛彈的前艙和戰鬥部裝甲,還具有足夠的動能使戰鬥部起爆。SMART三坐標雷達可全空域搜尋、跟蹤,超低旁瓣、寬頻帶發射,採用脈衝多卜勒體制、自動快速改變脈衝重複頻率、抗干擾性能好。據報導,DSBV-61可以探測到頻率低至200Hz的潛艇噪聲。
本級艦作戰系統的配置在以反潛為主的前提下,對空和反艦作戰能力對一艘3320t的護衛艦來說是比較強的。
3.隱身性較好
該級艦的外形設計注意了降低雷達截面積,如上層建築艙壁內傾、消除了兩面角和三面角、將錨機布置於露天甲板下、魚雷發射管布置於上層建築內,主船體和上層建築使用了雷達吸波塗層。降噪方面主要是機艙廣泛的減振降噪措施和變距槳降低空泡噪聲的措施。煙囪排氣的紅外抑制主要採用空氣冷卻方法。
4.生命力強
該級艦的機艙布置中,在燃氣輪機艙(2台柴油發電機組設在此艙內)、巡航柴油機艙和後輔機艙(另2台柴油發電機組在此艙內)之間布置了一個長約10.35m的隔艙,這樣的布局保證了機艙區任何相鄰三艙進水的情況下,總有一個電站能供電。作戰指揮室、艙長室均布置在主船體內。此外,該級艦有廣泛的三防措施。
5.自動化程度高、居住性好
該級艦的機艙已完全實現無人操作,全艦的編制只有156名,這在同類護衛艦中是比較少的。由於艦員少,其居住性較好,軍官配單人住艙,軍士長配單人或雙人艙,士兵配6人住艙。
綜上所述,“卡雷爾·多爾曼”級是一級具有90年代水平的護衛艦,唯一不足之處是主炮口徑嫌小。
