可畏級護衛艦

可畏級護衛艦

新加坡“可畏”級護衛艦,共有6艘,東南亞最先進水面艦艇,是來自法國的新一代飛彈作戰艦,由法國DCNS負責設計、製造,是新加坡向法國提出的採購案。“可畏”級隱形護衛艦為法國設計建造,由法國“拉斐特”級護衛艦發展而來。該艦長114米,排水量3200噸,艦體採用隱身設計,並塗有汲取雷達波的塗料,生存能力較強。雖然排水量較小,但“可畏”級裝備有先進的雷達和聲吶系統,並擁有較強的防空、對艦和反潛火力。

簡介

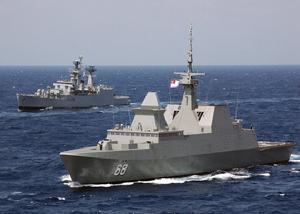

新加坡海軍可畏級戰艦首艦“可畏”號新加坡海軍可畏級戰艦首艦“可畏”號

新加坡“可畏”級護衛艦,是來自法國的新一代飛彈作戰艦,由法國DCNS負責設計、製造,“可畏”級具有隱身跟蹤功能。雖然該級艦是新加坡向法國提出的採購案,但新加坡政府以其國防工業實力也參與可畏級艦的研製、艦上戰鬥系統、戰場管理系統的研發、安裝與整合。有40年歷史的新加坡海軍正在積極的發展海上力量,號稱東南亞最先進的“可畏”級護衛艦首艦(“可畏”號)於2007年5月5日正式服役,該艦的服役,成為新加坡海軍發展新一代海上作戰力量的里程碑。

“可畏”級的滿載排水量3200噸,採用全柴聯合動力配置。全艦採用模組化設計,具備高度自動化功能,含空勤人員的艦員編制僅有70名。

“可畏”級的主機為4台10996馬力的柴油機,最大航速超過25節,巡航速度18節,續航力達2000公里。艦上配備的整合式艦橋管理系統與船艦管理系統,提升該級艦的運作效率與安全性,具有良好的自動化功能。

“可畏”級護衛艦的上層結構採用中央艦橋結構,艦體舷牆與上層結構的整合度提高,整體結構呈10度內傾。艦上的舷側欄桿,將起錨機、導纜器、絞纜器、消防與救生裝置、海上補給設備以及主炮、飛彈垂直發射器、反艦飛彈發射器、魚雷發射器都被內傾的舷牆包圍,配合全封閉式桅桿和儘量減少外露的天線與感測器的設計,雷達隱身性極佳。

武器方面,“可畏”級的武器裝備包括一門76mm艦炮、20mm艦炮、兩套八單元的“西爾瓦”A43型垂直發射器(內裝16枚“紫菀”15型防空飛彈)四具533mm魚雷發射器、8枚魚叉反艦飛彈和1架中型反潛直升機。“無畏”級裝有法國泰利斯公司的大力士型相位數組雷達,使得此艦成為世界上配備相位數組雷達噸位最小的作戰艦。

艦上還裝有兩具TS2001型對海搜尋與監視雷達、RDO980型低頻主動拖曳式聲納和先進電子作戰系統。值得一提的是,“無畏”級配備新加坡研製的DSTA/ST綜合作戰系統,這套系統採用了便於升級的開放式設計,並且高度自動化以精簡人員,同時這套系統還運用Link-11、ink-14、Link-16數據鏈路與機、艦進行聯繫,執行聯合作戰任務。

東南亞最強隱身艦

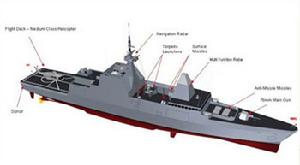

“可畏”級護衛艦“可畏”級護衛艦

“可畏”級護衛艦由法國艦艇建造局設計。除第1艘“無畏”號在法國造船廠建造外,其餘5艘的建造工作均是在新加坡國內完成的。此次參與聯合軍演的“頑強”號是該級艦的第4艘。由於參照了“拉斐特”級護衛艦的成熟設計,並在其基礎上進行了全面升級和改進,“可畏”級不僅隱身性能突出,而且具備更為完善的防空、反艦和反潛能力。
“可畏”級護衛艦全長114米,寬16米,高6米,滿載排水量3200噸。由於本身自動化程度較高,每艘艦隻需71人操控。該艦艦體短小且採用隱形化設計,因此看上去並不威武,但內部卻暗藏多種先進武器。
“可畏”級護衛艦的艦艏裝備有一門奧托・梅萊拉76毫米口徑速射艦炮,該炮射速為120發/分鐘,射程16公里;前甲板還有4套8單元法國“席爾瓦”垂直發射系統,可裝備32枚“紫苑”15/30型防空飛彈;中部的“半埋式”區域裝有8枚美制“魚叉”飛彈,作為反艦作戰的主力裝備;後部還設計有機庫和起降平台,可搭載一架S-70B“海鷹”反潛直升機。作為新加坡最大的水面艦艇,“可畏”級護衛艦整體性能優異,稱的上是東南亞地區最先進的水面艦艇。裝備該級護衛艦後,新加坡海軍也開始擁有遠洋作戰能力。

拓展海上防禦空間

“可畏”級護衛艦的對空、對海監控能力也不可小覷。艦上裝備的泰利斯公司生產的“赫拉克勒斯”多功能相控陣雷達,可有效監控並跟蹤250公里以內的海空目標,並能引導“紫苑”飛彈進行攔截。先進的艦載雷達和防空飛彈使“可畏”級護衛艦有能力充當新加坡海軍的“一線尖兵”,在遠離本土的海面進行長期部署或巡邏,一旦發現可疑目標,就可提前預警,或者直接攔截。
由於國土面積狹小,新加坡一直希望通過加強海空軍事實力拓展本國的防禦空間。在裝備“可畏”級護衛艦以前,新加坡海軍的水面艦艇主力大都為輕型護衛艦(大型飛彈艇),不僅作戰能力有限,而且難以在遠海長期部署。“可畏”級護衛艦加入新加坡海軍後,可加強對周邊海域的監控能力,有望一步拓展其海上防禦空間。

各艦名

“可畏”級護衛艦共有6艘,各艦名稱分別為F-68“可畏”號、F-69“剛毅”號、F-70“堅定”號、F-71“不屈”號、F-72“堅強”號及F-73“無比”號,6艘艦將於2009年全部服役,屆時將使新加坡海軍的作戰能力躍上一個新台階。

技術數據

設計

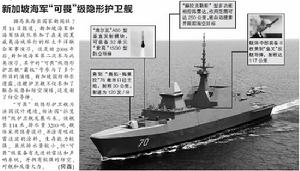

“可畏”級護衛艦“可畏”級護衛艦

“三角工程”新型護衛艦設計是法國“拉法葉”級隱形護衛艦的一種派生型,但噸位略小。由於技術方面借鑑,隱形性能方面優於“拉法葉”級。在雷達、聲音、紅外線和電磁等方面具有低信號特徵。高度自動化、智慧型化、精密的綜合作戰和艦舶管理系統使“可畏”級船員總數只有70名。“可畏”級新型護衛艦全長114.8米;艦寬16.3米;艦高6.0米;滿載排水量3,200噸。

指揮控制

作戰管理系統由新加坡國防科技局和新加坡科技電子公司共同承擔,用以符合新加坡海軍的操作需求。新加坡國防科技局也承擔戰鬥系統集成的職責。新加坡科技電子公司提供採用20英寸液晶顯示器(LCD)的標準操作集中控制平台,還提供綜合通信系統。

飛彈

在反艦方面,“可畏”級新型護衛艦將裝備美國波音公司“魚叉”反艦飛彈。“魚叉”反艦飛彈射程130公里和使用主動雷達制導,配備一個227公斤彈頭。在防空方面,將裝備歐洲飛彈設計局“阿斯特”15型防空飛彈和法國艦艇建造局Sylver垂直發射系統,整套系統備彈32枚使用四套8單元SYLVERA43發射模組。“阿斯特”15型飛彈使用二級固體發動機,具有非常高的敏捷性和高機動性,可有效防禦射入的那些採用末端機動和再攻擊模式的飛彈,如掠海反艦飛彈。在防禦飛彈模式中“阿斯特”15型有效射程15公里;防禦有人駕駛飛機和無人飛機的有效射程達到30公里。

艦炮

“無畏”級的主艦炮是一門OtoMelara76毫米/62型快速炮,使用6公斤炮彈,射程16公里,射速達到120發/分鐘。

反潛作戰

“無畏”級反潛作戰裝備EDO公司980ALOFTS型主動低頻拖曳聲納,提供對抗潛艇的遠距探測和分類能力。ALOFTS包括一個可變深度聲納(VDS),拖曳主要部分使用一組拖曳基陣。護衛艦裝備二具三聯裝輕型魚雷發射裝置,使用EurotorpA244S型魚雷。

艦載直升飛機

“無畏”級有能力去容納一架10噸等級中型直升飛機。在船尾的直升機甲板大約22米x16米(360平方米),只有一個降落點。配備的機庫裝備完善的直升飛機支援和維護系統。“無畏級”護衛艦用於直升飛機操作任務,專門增加15名機組成員。新加坡海軍將會飛行艦載直升飛機,但這些直升飛機機組人員將會來自新加坡空軍。新加坡國防部正在考慮選擇採購艦載直升飛機,主要候選機型是歐洲直升機公司美洲獅、NH工業公司NH-90或西科斯基S-70。

感測器

“無畏”級裝備由泰利斯公司提供的“武仙座”(Herakles)多功能雷達,這是護衛艦的主要監視雷達。“武仙座”多功能雷達是一種先進無源相控陣雷達,三維搜尋和火控雷達,在F-波段操作。雷達安裝在主桅桿頂部一個天線罩內,用於遠距離空中/水面監視和武器控制。“武仙座”雷達與“阿斯特”防空飛彈系統整合。“可畏”級護衛艦水面搜尋和導航雷達是TermaScanter2001型,在I-波段操作。

推進系統

“無畏”級護衛艦動力系統使用四台MTU20V8000型柴油機,採用組合柴油和柴油(CODAD)配置。每台發動機額定功率8,200千瓦。發動機雙軸驅動兩具五漿葉等距螺鏇漿。巡航速度18節和最大航速27節,航程7,200公里(4,000海里)。

新加坡海軍“無畏”級新型護衛艦是新加坡自行建造的第一種中型艦艇,也是新加坡最大的水面艦艇,使新加坡海軍開始擁有遠洋作戰能力。“無畏”級整體性能十分優異,將是東南亞地區最先進的水面艦艇。

正式入役

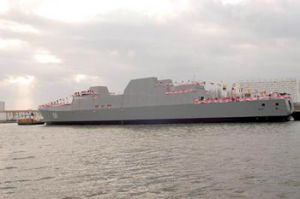

新加坡海軍新型護衛艦“無畏”號新加坡海軍新型護衛艦“無畏”號

法國《航宇防務》2007年5月9日報導倫敦城內各處的安全監視系統中都被連線到中央行動中心,這箇中心會記錄下安全監視系統的所有資料。通過這個方法,只需要很少的警察巡邏就可以了,因為突發事件的準確位置和真實情況僅僅通過滑鼠的點擊就可獲得。

與之相似的是,“可畏”級護衛艦將成為新加坡海軍未來“海上移動行動中心”。“可畏”級護衛艦的影響範圍近200海里的跨度。它可以接收部署在這個距離內的姊妹艦船和空中設備傳送回的信息,並對這些信息的可疑之處做出判斷,準確了解作戰區域,然後把這些信息傳送回岸上、陸軍、空軍指揮部。

過去,輕型飛彈護衛艦和兩棲登入艦是海上指揮平台,但這些艦艇通訊能力有限,很難管理信息流和建立如此多的信息鏈。

新加坡國防部長TeoCheeHean在5月5日樟宜海軍基地舉行的第一艘可畏級隱形護衛艦下水典禮上說,“‘可畏’號護衛艦服役是新加坡軍事轉型歷程上的一個里程碑,這級軍艦將在未來的第三次新加坡武裝力量變革中起到關鍵作用。

這級新的護衛艦是裝備有先進的作戰系統和具備隱身能力的高度通用型艦艇。其續航力更大,可以長時間部署在海上。每艘護衛艦都可以搭載1架S-70B海軍直升機來增強其反艦和反潛的能力。

根據法新雙方於2000年簽署的契約,除了提供六艘護衛艦外,DCNS還向新轉讓了“可畏”級護衛艦的生產技術。在這六艘戰艦中,除第一艘“無畏”號在法國洛里昂造船廠建造外,其餘五艘的建造工作均是在新加坡科技船舶公司造船廠由法國專家指揮完成的。現在,前四艘護衛艦已開始服役,分別是第一艘“可畏”號(Formidable,舷號68);第二艘“無畏”號(Intrepid,舷號69);第三艘“堅定”號(Steadfast,舷號70);第四艘“不屈”號(Tenacious,舷號71)。剩餘的兩艘--“堅強”號(stalwart,舷號72)和“無比”號(Supreme,舷號73)--將在完成各項測試後,於2009年第一季度加入新海軍戰鬥序列。

該艦全長114.8米,艦寬16.3米,艦高6.0米,滿載排水量3,200噸。“可畏”級裝備的武器系統包括一門OtoMelara76毫米/62型快速炮,“紫菀”15型防空飛彈和SYLVER垂直發射系統(備彈32枚,使用四套8單元SYLVERA50發射模組),“捕鯨叉”反艦飛彈和A244/SMod3型魚雷

另外,該級護衛艦還裝備了由泰利斯公司生產的“武仙座”(Herakles)多功能無源相控陣雷達,對空中和水面目標的探測距離可達250千米。
