KC8000系列模組化儀器平台
套用
KC8000是深圳市金凱博自動化測試有限公司專為工業數據採集和自動化套用度身定製的具有自主智慧財產權的模組化儀器平台，採用了專利、創新的NXI（Network eXtensions for Instrumentation）系統架構設計，充分結合了PXI平台和LXI平台的優勢，具備機械、電氣和軟體等多方面的專業特性。
KC8000採用靈活高效的LAN匯流排實現數據傳送和控制，方便與上位機進行通信和系統搭建。系統涵蓋了自動採集和控制領域的大部分套用，在大幅度提高性價比的同時極大地增強了系統的靈活性。用戶可以通過LAN、WIFI等連線方式對系統進行控制，突破傳統採集控制系統的距離限制。
KC8000提出了基於計算機和網路的高性能標準化測量與自動化方案，以經濟適用的價格提供了與PXI和LXI平台方案相似的性能，非常適合注重性價比的客戶用於組建各類自動化測試系統。
特點
 模組化儀器平台

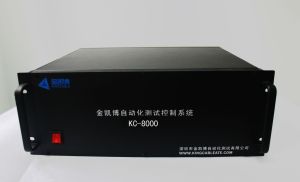

系統主機設計採用了PXI模組化平台的概念，是一個擁有20個槽位的19英寸4U高密度機箱，如下圖所示：
 機箱內插槽採用前插式、模組化結構，可以容納多達20張各種功能的測試模組，具備電源輸出和主動冷卻裝置，方便用戶進行系統擴展、升級，幫助客戶節省安裝空間。
 創新的NXI（Network eXtensions for Instrumentation）系統架構設計
系統採用了創新、開放式的NXI匯流排架構，方便用戶在各種套用模式下進行擴展。系統內部匯流排架構如下圖所示：
 系統內部設計了三種匯流排：
內部低速匯流排：系統背板上有一條RS485匯流排，低速模組通過此匯流排連線到SLOT2的SWITCH模組，從而實現跟外部主機通信。
DAQ模擬擴展匯流排：系統支持同時插入兩張32通道的DAQ模組。對於採集通道超過32通道的套用，系統提供了擴展方案。系統具有兩條32路模擬擴展匯流排。SLOT3位置的DAQ模組可以擴展到SLOT4位置；SLOT5位置的DAQ可以通過此匯流排將32路模擬輸入信號擴展到SLOT6-SLOT20的所有板模組。
LAN匯流排：系統採用了LXI架構的先進理念，將LAN通信匯流排做為系統與外部上位機通信的唯一匯流排。在SLOT2位置安裝SWITCH模組，外部上位機通過100Mbps高速LAN接口連線SWITCH模組，通過SWITCH模組控制系統的運行。在系統內部，在SLOT3和SLOT5位置安裝的DAQ模組通過100Mbps的高速LAN匯流排連線SWITCH模組，可供外部上位機進行直接通信。
 多樣化的測試模組選擇
KC8000系統可兼容各種支持上述三種匯流排的測試板模組，目前已經推出8種：電源模組、DAQ模組（KC8000-DAQ）、DAQ擴展模組(KC8000-EXT)、DMM模組（KC8000-DMM）、GPIO模組(KC8000-IO)、24位RELAY模組(KC8000-RS24)、16位RELAY模組（KC8000-RS16）、8位RELAY模組KC8000-RS8)模組。已經基本覆蓋用戶進行系統集成的功能需求，更多型號的板模組正在持續開發過程中。
KC8000系統採用開放的匯流排協定，系統開發的驅動程式庫不但支持KC8000系列標準板模組的無縫連線，還支持用戶自主開發兼容KC8000協定的自定義板模組。KC8000內部通信協定對用戶完全開放。
 與WINDOWS作業系統與常用軟體開發平台完全兼容
KC8000系統開發的驅動程式庫與WINDOWS作業系統進行了無縫連線，用戶可以使用自己熟悉的編程平台（如：VB、VC、LabView）進行軟體編程，對KC8000中的各功能模組進行控制和操作。
KC8000機箱(簡介、特點、規格)
KC8000系統測試機箱採用了擁有20個槽位的19英寸4U高密度機箱，內置了電源模組（註明功率大小）、系統背板、高密度模組插槽、交換模組、電源模組，具有如下優異的物理特性和電氣特性：
 堅固性設計
機箱內的模組插槽設計採用了模組化、前插式結構設計，測試模組被上下兩側的導軌和“針－孔”式歐式接插端牢牢回定住。
上下兩側的導軌可以牢牢固定測試模組，減輕了背板上的承受力，也使模組免受撞擊和振動。模組的面板採用推位手柄設計，可以用螺絲固定到機箱上，進一步防止鬆動。
測試模組與系統背板的連線採用了高級的“針－孔”式歐式接插端結構，這種由國際電工委員會定義的高密度（2mm）間距阻抗匹配接插端提供了在所有情況下可以達到的最佳電氣性能，已經被廣泛套用於各種高性能套用。
 主動冷卻
機箱內置了強迫冷卻裝置，產生特定方向的氣流，均勻冷卻所有模組。均衡的冷卻可以延長模組或板模組的使用壽命，從而降低系統壽命內的平均維護成本。
 便於維護和升級
機箱採用了模組化、前插式的結構，給維護和升級帶來了極大的便利。當系統中的一個模組需要修理或更換，只需要將其取出，而不影響其它任何模組。模組化減少的停機時間降低了系統壽命內的維護成本。
 集成化、可擴展
機箱內集成了20個高密度模組插槽。  可在單個機箱內擴展2個DAQ採集模組和其他17個多功能測試模組，為用戶提供高密度的可擴展性能。
機箱採用19英寸4U高度標準機箱結構，方便用戶進行系統集成和機櫃安裝，節省系統占用空間。
如果單個機箱不能滿足系統功能需求，可無限增加和擴展多個機箱，只需要將控制機箱的LAN匯流排通過網路與上位機進行連線即可。系統擴展靈活、快速、方便。
技術規格
電源
 交流AC輸入
 電壓範圍：220VAC
 電壓頻率：50HZ
 直流DC輸出
 最大總可用功率：500W
VDC 最高 負載調節
±5V
±12V
通訊
 整個控制箱通過1個網口（RJ45）與電腦進行通訊，方便、簡單、快捷
物理特性
 插槽數：19
 尺寸：WXHXD=
 重量：
工作環境
 環境溫度：0℃至+55℃
 相對濕度：10%至90%，非凝露
KC8000-DAQ模組
KC8000-DAQ模組是金凱博在多年行業經驗的基礎上，獨立自主開發的新一代數據採集產品，配合KC8000系統平台，可以滿足用戶模擬輸入輸出、數字輸入輸出、計數器/定時器等在內的不同測試測量需求。該模組採用多種先進技術，配備完備的數據採集驅動軟體，性能穩定，易於使用，具有較高的性價比。
特點：
 32路模擬輸入，12位，單通道採樣率1MS/S
 2路模擬輸出，12位，單通道採樣率1MS/S
 10路數字輸入輸出連線埠
 DB37連線端子
技術規格：
 模擬輸入
通道數……………16個差分或32個單端信號
ADC解析度…………………12位
採樣率
最大值……………………1MS/s 單通道
                          100kS/s多通道
最小值……………………無最小值
輸入耦合………………………直流
輸入電壓範圍…………………±10V，±5V，±1V，±0.2V
輸入電流範圍…………………±20mA
最大工作模擬輸入電壓範圍
（信號+共模）……………±10.5V至AI_GND
共模抑制比（直流100Hz採樣率）………………90dB
輸入阻抗
設備開啟
AI+至AI_GND………………>10GΩ並聯100pF
AI-至AI_GND………………>10GΩ並聯100pF
設備關閉
AI+至AI_GND………………>35MΩ
AI-至AI_GND………………>35MΩ
輸入偏置電流……………………25pA
數據轉換…………………………LAN
溫度範圍…………………………0-50℃
AI精度表
標稱範圍 增益溫度係數（ppm/℃） 基準源溫度係數（ppm/℃）
精度（%）
滿量程正電壓 滿量程負電壓
10 -10 30 15 0.25
5 -5 30 15 0.18
1 -1 30 15 0.19
0.2 -0.2 30 15 0.21
 模擬輸出
通道數……………………………2
DAC解析度………………………12位
單調性……………………………12位保障
最大更新速率
1個通道…………………………1MS/s
2個通道…………………………1MS/s
輸出電壓範圍………………………±10V
輸出耦合……………………………直流
輸出阻抗……………………………0.2Ω
輸出驅動電流………………………20mA
過載保護………………………±20V
過載電流………………………25mA
基準地……………………………AO_GND
轉換速率…………………………32V/us
輸出FIFO規格…………………………共享64KB
數據轉換…………………………LAN
溫度範圍…………………………0-50℃
AO精度表
標稱範圍 增益溫度係數（ppm/℃） 基準源溫度係數（ppm/℃）
精度（%）
滿量程正電壓 滿量程負電壓
10 -10 30 25 0.1
數字IO/PFI
通道數
輸入………………………………10
輸出………………………………10
測量………………………………2
基準地……………………………DGND
方向控制……………………………每個通道獨立編程輸入或輸出
輸入電平……………………………TTL
輸入保護電壓……………………………10V
波形輸入通道……………………………DIO_0至DIO_9
波形輸出通道……………………………DIO_0至DIO_9
測量輸入通道……………………………DIO_8至DIO_9
DI/DO採樣時鐘……………………………10M/（n+1），n>=9
波形輸入通道……………………………DIO_0至DIO_9
數據轉換…………………………LAN
測量功能
功能…………………………脈寬、周期、頻率
脈寬測量範圍…………………… >= 0.2us
周期測量範圍…………………… >= 0.2us
頻率測量範圍……………………
