產品名稱
英文:F3 powerful fast indexing disc
別名:環球分度盤,橫立兩用分度盤,簡易分度盤,快速分度盤
相關介紹
●TSK 系列可傾回轉工作檯是銑床、鏜床、鑽床的主要附屬檔案之一，主要用於加工斜孔或通過一次裝夾定位加工除支撐面以外要求從工件中的各方位進行加工的工件。另外，工作檯可以垂直位置與尾座配合使用，對工件進行圓周分度鑽削和銑削。
●工作檯可從水平位置到垂直位置間（0°～90°）任意調整並鎖緊。
●每個規格的轉台分別提供連線不同卡盤的法蘭盤，作為特殊訂貨，並將法蘭盤獨立包裝。另外，為特殊訂貨所提供的分度盤附屬檔案可實現由2至66間所有整數和由67到132間能被2，3和5整除的所有整數的分度
技術參數
| 主要參數 | TSK250 | TSK320 | TSK400 | ||
| 工作檯面直徑 | φ250mm | φ320mm | φ400mm | ||
| 台面中心孔錐度 | 莫氏3號 | 莫氏4號 | 莫氏4號 | ||
| 台面定位孔（直徑×深度） | φ30×6mm | φ40×10mm | φ40×10mm | ||
| 台面T型槽寬度(mm) | 12mm | 14mm | 14mm | ||
| 鍋輪輻模數 | 2 | 2.5 | 3.5 | ||
| 定位鍵寬度 | 14mm | 18mm | 18mm | ||
| 台面T型槽相鄰角度 | 60° | ||||
| 蝸桿副傳動比 | 1∶90 | ||||
| 工作檯圓周刻度 | 360° | ||||
| 工作檯可傾角度 | 0°～90° | ||||
| 轉台手輪刻度值 | 1′ | ||||
| 游標最小示值 | 10″ | ||||
| 可傾游標最小示值 | 2′ | ||||
| 分度精度 | 60″ | ||||
| 最大承載（臥式） | 200kg | 250kg | 300kg | ||
| 最大承載（立式） | 100kg | 125kg | 150kg | ||
| 毛重/淨重 | 93/80kg | 150/135kg | 305/280kg | ||
| 包裝尺寸 | 550×430×330mm | 550×430×330mm | 550×430×330mm | ||

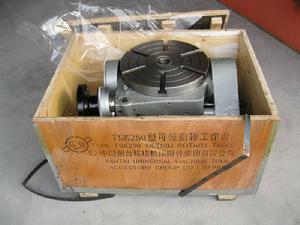

TSK可傾斜分度盤
