SWL升降機

SWL系列蝸輪絲槓升降機是一種基礎起重部件,符合JB/T8809—1998(原JB/ZQ4391—86)標準。該產品可廣泛用於機械、冶金、建築、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能,可以單台或組合使用。能按一定程式準確地控制調整提升或推進的高度,可以用電動機或其它動力直接帶動,也可以手動。最高輸入轉速1500r/min最大提升速度2.7m/min。有不同的結構型式和裝配方式,提升高度按用戶的要求製造。該裝置可以自鎖。

詳細介紹

型式和標記
1、結構型式
升降機按結構型式分為:
1型-絲槓同時作旋轉運動和軸向移動;
2型-絲槓作旋轉運動。絲槓上的螺母作軸向移動。
2、裝配型式
升降機每種結構型式又分為兩種裝配型式:
A型-絲槓(或螺母)向上移動;
B型-絲槓(或螺母)向下移動。
3、絲槓頭部型式
 1型結構型式的絲槓頭部分為:
I(圓柱型)、II(法蘭型)、III(螺紋型)、IV(扁頭型)四種型式。
2型結構型式的絲槓頭部分為:I(圓柱型)和III(螺紋型)兩種形式。
4、傳動比
升降機分為兩種傳動比,即普通(P)和慢速(M)。
5、絲槓的防護
 1型升降機絲槓的防護分為:基本型、防旋轉型(F)和帶防護罩型(Z);
 2型升降機絲槓的防護分為:基本型和帶防護罩型(Z)。

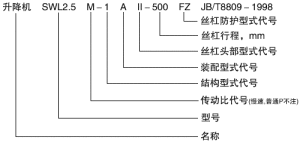

6、標記示例

標記示例標記示例

型號

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120;

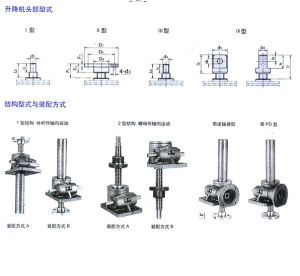

裝配方式

裝配方式裝配方式

參考資料:中國減速機網(http://www.chinajiansuji.cn/)
