SCDMA是同步碼分多址的無線接入技術,它採用了智慧型天線、軟體無線電、以及自主開發的SWAP+空中接口協定等先進技術,是一個全新的體系,一個全新的我國擁有完整自主智慧財產權的第三代無線通信技術標準。

簡介

智慧型天線技術

由天線陣硬體和信號處理軟體組成,採用下行波束賦形,降低了發射功率,克服了多徑干擾。

同步CDMA技術

上行鏈路各終端信號在基站解調完全同步,碼道之間正交,降低碼道干擾,提高了系統容量。

軟體無線電技術

全部基帶信號的處理都是在DSP中用軟體實現。另外,SCDMA系統還是第一個使用國際最新標準"全質量話音編碼技術"的實用化無線通信系統。

SWAP+ 空中接口信令

物理層設計基於ITU的Q931建議,採用閉環功率控制,解決了實現同步CDMA和用戶之間距離測定的要求,僅使用一條接入碼道。

SCDMA的獨特技術優勢

SCDMA是世界上第一套將智慧型天線套用於商業電信運營的無線通信技術標準;第一次將時分雙工(TDD)用於宏蜂窩結構,其基站與終端都大規模採用軟體無線電結構;並第一次最佳化組合以上功能,實現了同步碼分多址的無線通信協定,成為國際領先的無線通信技術標準。

新一代無線通信技術平台

SCDMA是由大唐集團旗下的信威通信公司研製的新一代無線通信技術平台,也是我國第一個擁有完全自主智慧財產權的無線通信核心技術。

獲得榮譽

SCDMA於2001年獲得國家科技進步一等獎。這項技術也是我國第三代移動通信技術標準TD-SCDMA的智慧財產權核心組成部分。

SCDMA是TD-SCDMA(3G)的技術源頭

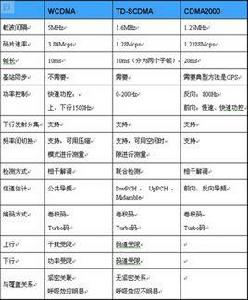

SCDMA SCDMA

在市場上先大規模地推廣已經成熟的SCDMA系統,可進一步驗證TD-SCDMA標準的核心關鍵技術在大用戶群中使用時的正確性和可靠性,縮短TD-SCDMA產品研發和產業化所需的時間,促成TD-SCDMA技術的早日規模套用;先期通過推廣SCDMA無線接入系統,還可幫助運營商積累TDD的網路規劃、建設及運營的經驗, 為促使TD-SCDMA成為3G市場的主導標準奠定堅實基礎;通過推廣SCDMA無線接入系統,藉助全世界最大的中國通信市場,以中國電信業改革後,建設最後一公里無線接入網及農村普遍電信服務為契機,中國的無線及移動通信產業可以擺脫受制於人的被動局面,走出一條製造業和營運業均衡發展的新路,帶動大批的通信製造企業生產"中國芯"的通信設備。

SCDMA發展與TD-SCDMA發展的結合

SCDMA相關書籍1 SCDMA相關書籍1
SCDMA相關書籍2 SCDMA相關書籍2
SCDMA相關書籍3 SCDMA相關書籍3

將SCDMA的產業發展與TD-SCDMA的產業發展結合起來,統一進行戰略布局,適當推遲3G牌照的發放,先大力發展SCDMA無線接入系統,拉動國內通信產業所有上、下游企業,帶動包括晶片、材料、精密機加工、設計、儀表、軟體、ICP等產業群的發展,可快速形成數百億元的市場規模。使國內的運營商和製造商看到TDD系統的優勢,將SCDMA的利益獲取和未來TD-SCDMA的利益獲取有機的結合起來,增加業內的信心,為未來TD-SCDMA大發展奠定技術、市場、產業的基礎。在巨大市場需求的帶動下,必將會吸引國內知名通信設備製造企業積極加入到TD-SCDMA、SCDMA產業群中來,組成強大的TD-SCDMA、SCDMA產業聯盟,共同提供TD-SCDMA和SCDMA系統設備,從而推動中國的電信製造業整體上一個新台階。

大靈通

國內市場

網通四川分公司所經營的"大靈通"無線市話業務正是利用了SCDMA技術.據悉,大靈通已經在全國16個省、直轄市、自治區的106個縣市大規模使用,2013年“大靈通”已經在市場退市。

國際市場

SCDMA不僅在全國21個省106個城市擁有了近200萬的用戶,還成功打入了印尼、蒙古、南非、斯里蘭卡等國際市場。

市話系統

技術手冊

主要是基站控制器部分

第一章 概 述

1.1 系統概述

基站控制器(BSC)綜合採用交換技術、微電子技術、計算機技術、網路技術,資料庫技術,積極推動移動通信網向數位化、綜合化、智慧型化和個人化方向發展。它集交換、數據通信、無線管理於一體,具有開放的網路平台結構,全方位地支持系統所能提供的各種業務。

BSC是SCDMA無線接入系統的基站控制器部分,它在系統中處於BS(基站)和LMCC(本地移動控制中心)之間。

BSC主要承擔無線資源管理、基站管理、呼叫控制,切換控制等功能。BSC在系統中提供的接口主要有:與BS相連的SAbis接口,與LMCC相連的SA接口,與SMC和NMS相連的乙太網口。系統結構如圖1-1所示。

圖1-1基站控制器系統結構

1.2 系統特點

基站控制器系統特點:

(1)提供公用的開放的交換平台;

(2)單模組容量、配置:交換矩陣為8k×8k;

(3)單台BSC提供BS接口(E1接口)最多128個,一台BSC可控制128個BS;

(4)SA接口(每個SA接口可動態配置為含2~16條E1鏈路),可根據實際情況

配置V5.2S和E1接口數;

(5)一個BSC機框可支持的BTS數量為1~128個,通過增加BSI接口板可實現

系統的平滑擴容;當BS數量超過128時,需要增加新的機框;

(6)主處理單元MCU、交換網路NET、時鐘單元採用熱備份方式;

SCDMA相關圖片 SCDMA相關圖片

(7)設備時鐘可工作於主從同步方式和本地外時鐘同步方式,並有多種方式可選;(8)統一網管對BSC、BS實時有效地管理、控制、告警採集、性能監測,對設備、

用戶提供詳盡的跟蹤、無線資源配置、統計,提供系統的運行狀況的查詢和實

時告警。

1.3 系統套用範圍

BSC系統可以單獨構建小規模的SCDMA無線市話通信系統,也可以與LMCC連線組建大規模移動市話通信系統。

單BSC可以構建支持約10萬用戶的無線市話通信系統,套用於公網運營商的早期區域性網路建設;石油、軍隊等小規模專業網路等。單BSC方案中,BSC可以直接通過SA接口連線到本地交換機(LE)。

在SCDMA無線(移動)市話大系統組網中,BSC與LMCC共同完成多BSC環境下用戶的移動性管理和切換等功能。BSC通過SA接口連線LMCC,並由LMCC連線到PSTN。

第二章 系統功能及接口方式

2.1 基本業務支持功能

2.1.1 登錄及鑒權處理功能

用戶在註冊時需要對其進行鑒權,用戶在第一次註冊時AUC會分配一組數據,每組數據含三個參數(Sres、Ran、Ks),每次註冊BSC都根據其中一個Sres,同時終端產生的RESULT送到BSC,SC將這兩個結果進行比較,如果相等則為合法用戶,直到N(N=5)次註冊將N個Sres用完,以後的註冊再到AC中進行鑒權請求。

2.1.2 呼叫處理功能

在BSC內部有一個8k×8k的交換網路,它主要完成對SAbis和SA之間話路的交換,可支持192×30=5760條話路,平均可支持5760÷2=2880個同時呼叫。

2.1.3 越區切換處理功能

(1)BSC內部切換處理

用戶在同一個BSC內基站之間的切換在BSC內部完成,BSC與LMCC之間的話路不改變,將BSC與當前來訪基站的新接續話路上報OMC;在同一BSC內不同基站之間的漫遊也是在BSC內部進行位置更新,這兩種情況下都需要在HLR中將用戶的位置信息進行更新。

(2)BSC之間切換處理

BSC之間的切換需要重新改變LMCC至用戶之間的通話話路,BSC收到切換訊息後,將該訊息送到LMCC,LMCC將重新給用戶分配信的話路,並將原話路釋放;BSC之間的漫遊需要在HLR和BSC資料庫中改變其位置信息。

2.1.4 漫遊管理功能

在一個本地網內部實現無縫移動,一個LMCC的容量可以達到1152個基站,能滿足一個本地網的容量;在不同LMCC之間支持漫遊。在BSC中,漫遊的實現只要處理用戶的註冊和去活訊息,真正的移動功能由MM完成。

2.1.5數據業務(簡訊)

數據業務對於BSC來說,通過MCU板上的10M乙太網口,轉發訪問在該板下所屬基站的用戶的簡訊業務。

2.2 組網功能

BSC可以單獨組建小規模的無線(移動)市話通信網路,其組網規模可以達到覆蓋數十平方公里的約10萬用戶。

多BSC可以通過與LMCC連線,組建大規模的無線市話通信網路,如覆蓋一個地區的本地網、覆蓋全省範圍甚至全國範圍的異地漫遊通信網路。

2.3 接口及信號方式

2.3.1 基站接口功能

基於2Mbit/s數字接口(E1接口),接口信令採用自定義的SV5信令。一條E1與一個基站相連。接口符合ITU-T G.703、G.704、G.706標準。

 頻 偏 小於50ppm;

 線路編碼 HDB3碼;

 負載阻抗 75Ω,120Ω可選;

 脈衝峰值電壓 ±2.37V(75Ω),±3V(120Ω);

 脈衝寬度 244ns。

2.3.2LMCC接口功能

V5接口使用接入網的V5.2接口信令,將滿足郵電部頒布的相應標準。基於2Mbit/s數字接口(E1接口)接口符合ITU-T G.703,G.704,G.706標準。

 頻 偏 小於50ppm;

 線路編碼 HDB3碼;

 負載阻抗 75Ω,120Ω可選;

 脈衝峰值電壓 ±2.37V(75Ω),±3V(120Ω);

 脈衝寬度 244ns。

2.3.3 網管接口功能

網管設備的硬體平台為一台微計算機或伺服器,它通過10M乙太網口與基站控制器相連線。網管設備完成如下功能:

配置管理:對當前網中的設備配置進行管理;

 告警管理:實時或非實時的對網中各種設備工作狀態及告警進行顯示及記錄;

 安全管理:包括對密鑰及非法用戶進行控制等;

 銷售管理:包括新用戶的登錄和授權等;

 用戶管理:含黑名單及灰名單的管理,用戶許可權的變更,數據的修改等;

 此外本網管設備還是系統工作狀況監測和軟體載入的工具。

2.3.4 數據(IP)接口功能

SCDMA試用商 SCDMA試用商

利用MCU板上的10M乙太網口作為數據通信接口,簡訊功能[span]。

第三章 系統結構

3.1 硬體結構

(1)系統結構

BSC通過硬體採用插框結構,各個單板通過插在BUS板上將內部信號互相傳輸,處理實現系統所要求的功能。各個單板與MCU板的協定處理通過雙口RAM信箱通信實現。BSI板通過E1接口與BTS相連,內部信號通過HIGHWAY與NET板相連。NET板通過HIGHWAY連線完成V5和BSI之間,及BSI之間的信令和數據的交換。V5板通過E1接口與交換機或移動控制中心相連,內部信號通過HIGHWAY與NET板相連。系統結構如圖3-1所示。

圖3-1 BSC系統結構圖

(2)系統配置

機框上標有BSI/V5的位置,可以插入基站接口板BSI或交換機的V5接口板V5I,插入後MCU軟體會自動識別。機框的空白位置可安裝上空白面板。BSC系統配置如圖3-2所示。

圖3-2 BSC配置圖

BSC系統分為最小配置和一般配置:

 最小配置

MCU板、NET板、V5I板、BSI板各一塊。MCU板插在MCU槽的任意一個;NET板插在NET槽的任意一個;V5I板、BSI板插在BSI/V5I槽中任意兩個。

此時MCU板和NET板無備份,最大可支持16各基站和4×4E1的V5口連線。

 一般配置

MCU板、NET板各兩塊、V5I板、BSI板根據基站和用戶數確定。MCU板插在MCU槽;NET板插在兩個NET槽;V5I板、BSI板插在BSI/V5I槽中任意插,兩板最多可插12塊,而BSI板和V5I板的個數根據現場情況確定。

此時MCU板和NET板有保護備份,最大可支持128個基站。

3.2 硬體說明

3.2.1 主控制板(MCU)

(1)基本功能

 通過一個以10BASE-T太網口與網管NMS通信,完成網路管理接口功能;

 通過一個RS-232串口與告警箱通信,完成對告警箱的控制;

 通過雙口SRAM接口與系統的其它功能板(V5I板,NET板,BSI板)通信,完成對這些功能板及基站的控制與管理;主備用MCU板也是通過雙口SRAM通信來實現主備用的自動倒換功能的。

(2)主要功能

 對整個系統運行進行控制和管理,包括呼叫處理功能;

 採用主備工作方式,正常運行時,一塊MCU板獲得外部匯流排使用權,通過信箱與另一備用狀態MCU進行數據傳遞,以保證主備MCU的參數一致,出現異常時進行主備倒換;

 通過信箱方式與V5.2板、NET板、E1板進行通信,交換信息,對其進行控制;

 每塊MCU板由一乙太網口與NMS(網路管理系統)相連,完成網管接口功能。

 網管代理功能;

 通過網管接口與NMS通信,進行主機軟體載入;

 可處理最多達32路64kbit/s HDLC鏈路。

(3)硬體結構

主控制板MCU結構如圖3-3所示。

圖3-3 主控制板MCU結構圖

(4)燈、鍵說明

面板上有三個信號燈和一個鍵:

 PWR燈:綠色,電源正常時常亮;

 RUN燈:綠色,工作正常時規律閃爍;

 ALM燈:紅色,板內有告警時規律閃爍;

 RST鍵:復位按鍵,按下後單板復位。

SCDMA相關圖示 SCDMA相關圖示

主MCU板軟體正常運行時工作綠燈以0.5s的周期閃爍,備板是以1s的周期閃爍,如果MCU板(主或備)與網管通信異常,告警紅燈閃爍,周期為1s。

3.3.2 交換網路板(NET)

(1)基本功能

功能描述:

◆ 時隙的交換連線,NET板內部8k×8k無阻塞交換網路可以實現BS接口側的E1與交換機側的V5的時隙交換連線。完成話音交換和信令連線,以及各個單板間的HDLC時隙交換;

◆ 提供系統同步時鐘,本板利用數字鎖相環完成對時鐘的同步,為系統提供16M、8M、2M、8k的時鐘和幀頭。高精度時鐘鎖相環,可工作於跟蹤,自由運行,和保持模式。能對多個時鐘輸入參考源:2Mbit/s及2MHz進行選擇;

◆ 時鐘檢測與交換網測試,並進行主備倒換;

◆ 與各個V5E1板8MHIGHWAY接口;

◆ 與各個板的2MHDLC接口;

◆ 2Mbit/s、2MHz外時鐘輸入口;

◆ 10BASE-T乙太網口和RS232口。

(2)硬體模組結構

交換網路板NET結構如圖3-4所示。

圖3-4 交換網路板NET結構圖

(3)燈、鍵說明

面板上有三個信號燈和一個鍵:

 PWR燈:綠色,電源正常時常亮;

 RUN燈:綠色,工作正常時規律閃爍;

 ALM燈:紅色,板內有告警時規律閃爍;

 RST鍵:復位按鍵,按下後單板復位。

復位後若與MCU板不能正常通信,紅綠燈交替閃爍,周期為1s。

主NET板正常工作,工作綠燈閃爍,周期為1s,紅燈常滅;備NET板正常時工作綠燈常亮,告警紅燈滅。

如有告警,工作綠燈常亮,告警紅燈閃爍,周期為1s。

3.2.3 基站接口板(BSI)

(1)基本功能

 E1中繼接口板功能:

 提供與BS的通信協定處理;

 與MPU通過信箱交換信息;

 BS數據業務的提取與轉發;

 16路標準E1接口;

 與BS的通信協定處理;

 與MCU通過信箱交換信息。

 V5、E1中繼接口板接口:

 V5、E1板在硬體上完全相同,所以在接口上也是相同的;

 16路標準E1接口,75Ω非平衡和120Ω平衡可選。

(2)硬體模組結構

基站接口板BSI結構如圖3-5所示。

圖3-5 基站接口板BSI結構圖

(3)燈、鍵說明

面板上有三個信號燈和一個鍵:

 PWR燈: 綠色,電源正常時常亮;

 RUN燈: 綠色,工作正常時規律閃爍;

 ALM燈: 紅色,板內有告警時規律閃爍;

 RST鍵:復位按鍵,按下後單板復位。

復位後若與MCU板不能正常通信,紅綠燈交替閃爍,周期為1s。

接口板正常工作,工作綠燈閃爍,周期為1s,紅燈常滅。

如有告警,工作綠燈常亮,告警紅燈閃爍,周期為1s。

BSI/V5板上E1輸入輸出連線埠有標有B1、B2、B3、B4、B5、B6、B7、B8、B9、B10、B11、B12、B13、B14、B15、B16等16組撥碼開關,每組開關分別用於E1輸入、輸出阻抗的75Ω或120Ω的匹配,預設設定為75Ω。如圖3-6所示。

圖3-6 撥動開關的設定(75Ω/120Ω轉換)

3.2.4 V5接口板(V5I)

(1)基本功能

V5中繼接口板功能:

 提供與交換機的SA通信協定處理;

 與MPU通過信箱交換信息;

 V5接口時鐘提取;

 16路標準E1接口;

 SA接口協定處理;

 與MCU通過信箱交換信息;

 V5接口時鐘提取。

(2)硬體模組結構

V5、E1板在硬體上完全相同。

3.燈、鍵說明

面板上有三個信號燈和一個鍵:

 PWR燈:綠色,電源正常時常亮;

 RUN燈:綠色,工作正常時規律閃爍;

 ALM燈:紅色,板內有告警時規律閃爍;

 RST鍵:復位按鍵,按下後單板復位。

如果V5板與LE之間的數據鏈路層沒有建立成功(次鏈路是否建立不考慮),則紅綠燈交替閃爍,周期為0.5秒。

如果V5板與LE之間的數據鏈路層建立成功(次鏈路是否建立不考慮)工作綠燈閃爍,周期為0.5秒,告警紅燈滅。

3.2.5 背板(BUS)

(1)基本功能

完成各個單板之間的信號和數據的傳輸,同時提供對外的E1接口。

(2)硬體模組結構

背板BUS結構如圖3-7所示。

圖3-7 背板BUS結構圖

 2MHz、2Mbit/s接口是用來外同步時鐘輸入的;

 MCU網口可接網管機;

 0~6,11~15插座接E1線與BST或LE\LMCC相連。

3.3軟體說明

3.3.1 基本的設計思想

BSC軟體設計採用模組化設計思想,利用RTOS(VxWorks)基於任務的方法,任務間通過佇列進行通信。

3.3.2 BSI板軟體主要功能模組

BSI板軟體主要功能模組如圖3-8所示。

圖3-8 BSI板軟體主要功能模組

 訊息派發模組:SAbis接口在物理上是在BSI板上實現,訊息派發模組是將從HDLC和雙連線埠RAM以及TCP/IP接收的訊息根據類型不同進行分發到不同的模組。

 維護管理模組:自動監測SAbis接口上的E1鏈路的狀態,支持對E1接口的本地和遠端環回測試。

 協定處理模組:在V5.1S中,擴展了數據鏈路層地址為8181的協定,這個協定實體主要是承載用戶的註冊、鑒權、維護以及簡訊;PSTN和BCC完全符合標準V5.2的PSTN和BCC協定規範

 簡訊處理模組:簡訊模組對SMC與HS之間簡訊信息進行存儲轉發,並且對在簡訊收發過程中出現的異常情況進行處理。

3.3.3 V5I板軟體主要功能模組

V5I板軟體主要功能模組如圖3-9所示。

圖3-9 V5I板軟體主要功能模組

 訊息派發模組:與SAbis接口的訊息派發模組功能相同。

SCDMA研討會 SCDMA研討會

 維護管理模組:自動監測SAbis接口上的E1鏈路的狀態,支持對E1接口的本地和遠端環回測試,並且對SA接口進行管理,比如重啟V5接口等。

 協定處理模組:在協定處理中在標準V5.2協定基礎上擴展了一個協定實體SED,SED主要是完成用戶的註冊和鑒權,以及移動性管理協定。其他協定實體符合標準的V5.2協定規範。

3.3.4 MCU板主要軟體功能模組

MCU板主要完成呼叫控制和接續,如圖3-10所示。

圖3-10 MCU板軟體主要功能模組

 SAbis和SA接口:負責與V5I板和BSI板通信進行收發訊息並保證訊息的正確性。

呼叫控制:對於SAbis接口,該模組相當於LE,需要完成LE的呼叫接續功能,並且在與LMCC連線時處於AN的位置,實現AN的接續功能。

 交換網路接口:對NET板的資源接續和釋放進行控制,這個接口只發命令訊息到NET板,訊息的執行由NET板完成。

 網管接口:在主控模組中,管理著BSC內部資源,以及實時監控BSC的運行狀態,對於基站和終端的管理信息,在BSC不作處理,只是透明傳輸到網管。

 雙機倒換接口:為了保證系統的安全,MCU實現了熱備份功能,當主MCU出現故障時,可實時切換到備用MCU,備份的數據包括靜態數據和動態數據,靜態數據指的是通過網管配置的數據,動態數據指的是系統運行過程中動態分配的數據。

3.3.5 NET板主要軟體功能模組

NET板主要軟體功能模組,如圖3-11所示。

圖3-11 NET板軟體主要功能模組

NET板主要完成回響MCU傳送過來的接續和釋放資源命令,對所分配的資源進行交換,另外,為了保證通話正常,NET板具有熱備份功能,可以在主NET板故障時自動倒換到備用NET板。

維護管理模組主要是對系統同步時鐘和E1傳輸是中的設定和管理。

第四章 無線網路管理系統

4.1 概述

BSC-EMS是SCDMA OSS系統中的一個子系統,實現SCDMA無線網路部分設備的集中管理功能。一個本地網配置一個BSC-EMS系統,通過TCP/IP連線本地網內的多個BSC,提供對BSC及其覆蓋範圍內的基站設備和終端設備的遠程維護及管理等功能。

BSC-EMS分為兩個部分,一部分是伺服器部分,一部分是客戶端部分。伺服器端主要負責網管數據採集和網管指令轉發和解析。客戶端主要對操作員進行分級,提供給用戶操作界面,提供指令和選單編輯功能,顯示和查找各網路管理對象(網管元素),傳送對網管對象的配置、性能、維護指令,處理和顯示網管伺服器返回的有效數據能顯示網管元素狀態,並提供告警;在網管客戶端和網管伺服器實現數據傳送加密機制在客戶端實現操作模組化和網管元素的可定義化並以此實現網管系統的可伸縮性,在另一方面客戶端需要能夠互動多個網管伺服器,實現網管客戶端標準化和通用性。

BSC-EMS系統採用模組化設計思想。整個系統按照功能劃分為不同的層次,每一層又劃分為不同的模組,各個模組單獨設計研發,根據自身的特點完成不同的功能。不同的層次之間採用標準的、統一的、開放的接口協定,以實現互聯。

4.2 BSC-EMS功能和業務

4.2.1 主要功能

BSC-EMS的主要功能如下:

(1)系統管理

 操作員管理(增加、刪除、修改、許可權配置);

 選單生成(一級選單由客戶端軟體配置生成,表示客戶端管理的伺服器的信息,其餘選單從伺服器動態生成或者從客戶端檔案獲得);

 系統配置;

 故障級別定義;

 訊息模式維護。

(2)提供可視化的設備顯示、查找、可視化狀態顯示

(3)提供配置管理、性能監視及管理、告警顯示及管理,設備狀況運行統計基本功能的互動與顯示

配置管理

 配置BSC信息

a. 配置BSC信息(BSC編號);

b. BSC單板IP位址信息;

c. 基站E1鏈路映射關係(增加、刪除、修改、查詢);

d. V5數據配置;

e. BSC版本信息;

f. 載入數據;

g. 獲取BSC數據。

 配置基站信息

a. 基站數據;

b. 基站頻點;

c.語音通道數據;

d. GPS數據;

e. 校準數據;

f. 基站鄰頻數據;

g. 基站時間;

h. 基站版本信息。

 性能管理

 BSC性能管理

a. E1鏈路測試;

b. E1鏈路誤碼率測試;

c. 交換網路測試;

d. V5接口監視;

e. 基站接口監視。

 基站性能管理

a. DOA性能監視;

b. 終端巡檢、測試;

c. 基站巡檢;

d. 終端載入;

e. 終端復位;

f. 基站二層、三層訊息監視。

故障管理

 BSC故障管理

a. E1接口告警;

b. BSC單板故障告警;

c. V5接口告警;

d. 連線失步告警。

 基站告警

a. GPS失步告警;

b. 基站單板告警;

c. 復位告警。

 安全管理

 提供密碼防護;

用戶認證機制;

 根據用戶類別進行數據防護;

 根據用戶行為進行數據防護。

(4)選單與命令可以定義,首級選單操作對象可定義,可擴展,向伺服器端存儲;

(5)功能選單動態顯示;

(6)能解析網管客戶端與網管伺服器端內部命令;

(7)監視各種可視化指令,監視BSC原始訊息,操作員操作記錄顯示;

(8)實現本地IP和通訊連線埠設定,多網管伺服器參數(IP和連線埠配置);

(9)實現多網管伺服器的互動,每個互動模組相互獨立;

(10)日誌管理;

(11)多路訊息偵聽、解析、應答。

 底層TCP連線埠通信,訊息佇列存儲模組;

訊息佇列分發中間層,訊息傳送,訊息獲取處理模組;

 訊息分割解析模組。

4.3系統結構

4.3.1 BSC-EMS系統組成

BSC-EMS系統由伺服器和客戶端兩部分組成,其組網結構如圖4-1所示。

圖4-1 BSC-EMS系統組網結構示意圖

BSC-EMS模組劃分如圖4-2所示。

圖4-2 BSC-EMS系統模組結構示意圖

(1)BSC與BSC通信模組

 所有的訊息採用TCP協定,BSC作為SERVER端,BSC_OSS伺服器作為CLIENT 端;

 互動的訊息的位元組流。

(2)BSC與boss集中網管前置機通信模組

BSC_OSS伺服器提供TCP SERVER端,BOSS接口機通過TCP CLIENT端接入。BSC_OSS伺服器根據具體接入的功能提供不同的SOCKET連線埠(具體的連線埠值可以配置),各連線埠的數據通訊互不影響,BSC_OSS伺服器與BOSS接口機間的信息數據流為ASCII編碼的純字元流方式。以下分別對告警、話務統計、操作維護信息進行專門描述。

(3)業務處理模組

SCDMA相關圖示 SCDMA相關圖示

BSC訊息解析模組採用訊息模式庫的方式對來自BSC的訊息進行解析。首先,將所有的BSC、BS、HS、FST的訊息按照訊息模式庫的格式保存在BSC_OSS伺服器的資料庫中。當系統捕獲到來自BSC的訊息後,系統首先查找(採用HASH算法根據訊息的源和事件號查找)記憶體中的訊息模式列表,如果找到對應的訊息模式解析訊息;否則從資料庫中查找對應的訊息,如果從資料庫中找到相應的訊息,在記憶體中保存該訊息信息;如果資料庫中不存在該信息,則將該條訊息視為錯誤訊息。

(4)資料庫模組

採用ORACLE資料庫。

(5)與客戶端通訊模組

 所有的訊息採用TCP協定,BSC_OSS伺服器作為SERVER端,BSC_OSS客戶端作為CLIENT 端;

 互動的訊息的ASCII字元流。

(6)安全認證模組

 BSC_OSS伺服器提供用戶名稱,用戶密碼驗證機制;

 提供黑名單管理機制;

 提供BSC_OSS伺服器與BSC_OSS客戶端之間傳送信息加密機制。

(7)BSC與HLR通訊模組

所有的訊息採用TCP協定,互動的訊息的位元組流。

4.4 BSC-EMS軟體安裝

(1)伺服器端

 伺服器所裝作業系統為Windows2000或Linux。

 資料庫為Oracle。

(2)客戶端

客戶端所裝作業系統為Windows作業系統 。

4.5 BSC-EMS的性能特點

(1) BSC_EMS提供TCP/IP接口與OSS前置機相連,BSC_EMS支持一個OSS前置機連線,該接口要求採用一致的接口協定;

(2) OSS前置機提供一個TCP/IP接口與BOSS前置機相連;

(3) BOSS前置機與OSS前置機相連,BOSS前置機需支持全省網路規模的OSS前置機;

(4) BSC_NEL與BSC_EMS的接口相對獨立;

(5) 採用C/S模式與BWS三層結構相結合的體系結構;

(6) 一個本地BSC_EMS完成一個LMCC下BSC、BS、HS、FST的配置、性能、故障和安全管理;

(7) BSC_OSS伺服器提供TCP/IP、FTP接口與多個網管操作台相連,最多可以支持60個網管操作台同時操作;

(8) 提供TCP/IP接口與NMS(集中網管)相連;

(9) 提供TCP/IP接口與多個BSC相連。可以管理一個LMCC下所有的BSC、BTS、終端,最多可以管理16個BSC、16×128個BTS、10萬用戶;

(10) 客戶端軟體可以管理多個BSC_OSS本地伺服器的設備;

(11) 支持Windows作業系統或者Linux作業系統。

第五章 技術指標及要求

5.1信號技術指標

5.1.1 輸出口信號比特率

設備無輸入信號時,設備產生告警指示信號(AIS),以數字頻率計測出輸出口的AIS比特率應滿足附表5-1的要求。

表5-1 輸出口信號比特率參數

電接口類型 輸出口AIS比特率(ppm)指標要求 輸出口AIS比特率(ppm)典型值

2048kbit/s ±50 -20

5.1.2 輸入口允許衰減

輸入允許衰減是連線設備的電纜(符合f損耗規律)具備一定損耗,對於經損耗的信號要求設備的輸入口應能正確接收。損耗特性如表5-2所示。

表5-2 輸入口損耗

電接口類型 輸入允許衰減值(dB)指標要求 輸入允許衰減值(dB)典型值

2048kbit/s 0~6 0~6

5.1.3 輸入口允許頻偏

輸入允許頻偏是在無誤碼傳輸的條件下數字輸入口允許最大的輸入信號比特率偏差。

輸入口允許頻偏如表5-3所示。

表5-3 輸入口允許頻偏

電接口類型 輸入允許頻偏(ppm)指標要求 輸入允許頻偏(ppm)典型值

2048kbit/s ±50 +100 -100

5.1.4 輸入口抗干擾能力

由於數字配線架和輸出口阻抗不均勻性,在接口上可能呈現信號反射,反射信號對有用信號形成干擾,此時輸入口應具有抗干擾性能。

表5-4 輸入口抗干擾能力

電接口類型 輸入抗干擾能力指標要求 輸入抗干擾能力典型值

2048kbit/s ≥18dB 滿足指標要求

5.1.5 話音編碼方式

符合ITU-T G.711建議。

話音編碼速率: 64kbit/s。

5.2 傳輸指標

環境溫度:高溫+45℃連續工作24小時,低溫0 ℃連續工作24小時。傳輸指標如表5-5所示。

表5-5 傳輸指標

項 目 指標要求

低溫0℃ 高溫+45℃

E1接口24小時誤碼(2Mbit/s) 無 無

5.3 話務處理能力

話務處理能力如表5-6所示。

表5-6 話務處理能力

最大用戶容量 5萬用戶

話務量 0.05Erl/用戶

系統可靠性(MTBF) 99.996%(20分鐘/年)

5.4網同步指標

具備2Mbit/s和2MHz外同步輸入接口,外同步口電氣性能符合G.703。2Mbit/s接口的幀結構和SSM格式符合G.704標準。

輸出抖動指標如圖5-7所示。

表5-7 輸出抖動指標

時鐘接口 輸出抖動(UIpp)指標要求 輸出抖動(UIpp)典型值

1 0.05 0.01

2 0.05 0.01

5.5 電源和接地要求

(1)交流電源

 單相220V±10%

 頻率50Hz±5%

(2)直流電源

 主電源:-48V

a. 壓波動範圍:-40V~-57V

b. 衡重雜音: ≤2.0mV

c. 耗電量: <150W

 機架電源:±5V、±12V

a. 按機框配置雙套電源

b. 採用並聯供電方式

(3)接地要求

 工作地、保護地和建築防雷接地分開設定

 接地電阻要求:≤5Ω。

5.6 環境要求

(1)機房環境溫度

 長期工作條件:15℃~30℃;

 短期工作條件:0℃~45℃。

(2)濕度

 長期工作條件:40%~65%;

 短期工作條件:20%~90%;

 短期工作條件為連續不超過48小時,每年累計不超過15天。

(3)防塵要求

 機房內灰塵顆粒的直徑大於5微米的濃度應小於30000粒/每立方米;

 灰塵微粒應為非導電、導磁性和非腐蝕性的。

(4)機房地面負荷≥450kg/m2,梁下淨高≥3.5米。

(5)建議採用防靜電地板。

第六章 設備配置和機架圖

6.1 機櫃結構

BSC機櫃採用國際標準的19英寸自立式機櫃,尺寸系列包括4種:

(1) 600×650×1040(L×W×H:mm);

(2) 600×650×1545;

(3) 720×680×2000;

(4) 600×650×2000。

機櫃內可以根據需要安裝3至4個機箱,每個機箱內可以安裝16個機盤。

機櫃結構如圖6-1所示。

圖6-1 機櫃結構

6.2 設備配置與排列

6.2.1 設備配置

BSC的硬體配置包括:

(1)MCU板 2塊 主備用熱備份

(2)NET板 2塊 主備用熱備份

(3)BSI板 1~8塊 每塊16個E1接口,根據系統支持的BTS數配置

(4)V5I板 1~8塊 每塊16個E1接口,根據系統話務容量配置

(5)BUS板 1塊

設備的最小配置為一塊MCU板、一塊NET板、一塊BSI板、一塊V5I板和一塊背板,MCU和NET板沒有主備份,提供16個BTS接口和16個V5.2接口。

6.2.2 機盤排列

BSC機箱的機盤板位排列圖如圖6-2所示,其中BSI和V5I板位可以互換使用。

BSI/V5 BSI/V5 BSI/V5 BSI/V5 BSI/V5 BSI/V5 BSI/V5 MCU MCU NET NET BSI/V5 BSI/V5 BSI/V5 BSI/V5 BSI/V5

1 2 3 4 5 6 7 8 9 10......

圖6-2 BSC機箱的機盤板位排列

註:BSC插滿後共有16塊板,序號從左到右為1,2,3,……,16。

第七章 包裝運輸

7.1 包裝

(1)每一套設備附有裝箱單,單上列出:

技術檔案;

 產品的型號及機器名稱;

 產品的配置及數量;

 隨機附屬檔案品種和數量;

 裝箱人姓名;

 裝箱日期;

(2)檢查各種機框、備用外掛程式、配件是否完好,數量是否對;

(3)檢查設備型號,製造公司、生產年月;

(4)各種備插板先套上防靜電袋,然後放入泡沫盒內,再用膠紙封裝好;

(5)機架、機框套上塑膠袋,放入紙箱或木箱內,箱內有防潮紙,再用泡沫填充物填充各角和空區間。使機器在箱內不能上下左右移動,起到防震作用;

(6)終端設備,即處理機、顯示器、鍵盤和印表機按原包裝重新裝好;

(7)包裝箱外面標上:

 發貨地點和製造公司名稱;

 收貨地點和收貨單位;

 產品名稱和型號;

 淨重和毛重;

 編號;

 體積尺寸;

 出貨日期;

 用不退色的塗料繪製“小心輕放”、“注意防潮”、“防震”、“向上”等字樣或圖樣。

7.2 運輸

(1)裝好設備的包裝箱應存放在乾燥通風的庫房中,周圍空氣不得有酸性、鹼性和其它腐蝕性氣體;

(2)裝好的包裝箱可以用汽車、火車、飛機等交通工具運輸。在裝卸過程中要注意輕放、避免震動和雨雪淋濕。

縮略語表

ATM異步轉移模式(Asynchronous Transfer Mode)

BMS 計費管理系統(Billing Management System)

BOSS 運行操作支撐系統(營帳系統)(Business Operation Support System)

BS 基站(Base Station)

BSC基站控制器(BaseStation Controller)

CDMA碼分多址(Code Division Multiple Access)

CLU 控制邏輯單元(Control and Logic Unit)

DQPSK 差分四相相移鍵控(Differentially Quadrature Phase Shift Keying)

DSP數位訊號處理器(Digital Signal Processor)

E1 2Mbps數字中繼接口

EMS設備管理系統(Element Management System)

HLR 歸屬位暫存器(Home Location Register)

IN智慧型網(Intelligent Network)

ISUP ISDN用戶部分(ISDN User Part)

LMCC本地移動控制中心(Local Mobile Control Center)

MAP 移動業務套用部分(Mobile Application Part)

MFC 多頻互控(Multi-Frequency Compelled )

MODEM調製解調(Modulation and Demodulation)

OSS 業務支撐系統(Operation Support System)

PSTN 公共電話交換網(Public Switching Telephone Network)

RF射頻(Radio Frequency)

SMC 短訊息中心(Short Message Center)

STBC SCDMA終端燒錄中心(SCDMA Terminal Burning Center)

SWAP 同步無線多址信令規程(Synchronous Wireless Access Protocol)

SYNC 基站同步標誌(Synchronization field in Mux1d)

TDD時分雙工(Time Division Duplex)

VCC 話音碼道(Voice Code Channel)

VM虛擬機(Virtual Machine)

WLL 無線用戶環路(Wireless Local Loop)

相關詞條

相關搜尋

熱門詞條

聯絡我們
