簡介
鉬鎳合金一般以卷，條，錠，織帶，線，桿，板材和箔的形式出現。超高純度和高純度的形式還包括金屬粉末，亞微米粉末和納米薄膜沉積的目標，化學氣相沉積（CVD）和物理氣相沉積（PVD）的套用的顆粒。
鎳是一個區塊D,第4組、周期4個元素。鎳的每個殼中的電子數量為2，8，16，2，其電子配置是3D84S2。在其基本形式鎳的CAS號是7440-02-0。鎳原子半徑的149pm其范德華半徑是163pm.鎳鉬合金是鎳合金的一種，他是不鏽鋼和其他抗腐蝕鋼和其他抗腐蝕元素的合金。它是高度電子導電和有許多套用的結果。它的基礎是氫化物鎳電池。
鉬位於門捷列夫周期表第五周期、第六副族，為一過渡性元素，鉬原子序數42，原子量95.94，原子中電子排布為：ls2s2p3s3p3d4s4p4d5s。由於價電子層軌道呈半充滿狀態，鉬介於親石元素(8電子離子構型）和親銅元素(18電子離子構型）之間，表現典型過渡狀態．V. W.戈爾德斯密特在元素的地球化學分類里將它稱親鐵元素。鉬是一種在煉油催化劑。它有許多其他套用，包括在催化劑，顏料，緩蝕劑和潤滑劑的套用。它有一個非常高的彈性模量。鉬金屬，化合物，金屬箔形式，濺射靶材，並桿，亞微米和納米粉體的化合物的純度從99%到99.999%（ACS級超高純度）。它採用的是鋼合金，以增加硬度，提高熔點。它是在Hastelloys品牌鋼的一個組成部分。鉬用於在核反應堆和航天組件。鎳鉬合金擁有鉬合金，鉬，鎳的一些優點。NS322鉬鎳合金是鉬鎳合金中套用最為該廣泛的一種產品。
特性
金相組織結構：

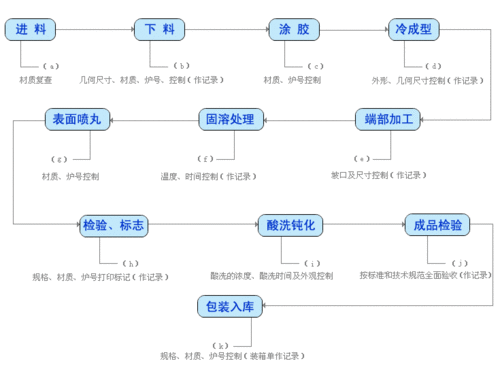

合金為面心立方晶格結構。通過控制鐵和鉻含量在最小值，降低了加工脆性，阻止了在700-870℃間Ni4Mo 相的析出。工藝性能與要求：
應儘量快速加熱至要求的溫度。熱加工溫度範圍1160℃～900℃；該合金的晶粒度平均尺寸與鍛件的變形程度、終鍛溫度密切相關；
合金表面氧化物、氧化色和焊縫周圍的焊渣的附著性比不鏽鋼強，推薦使用細晶砂帶或細晶砂輪進行打磨；
NS322鉬鎳合金應在退火之後進行機加工，由於材料的加工硬化率較高，因此宜採用比加工低合金標準奧氏體不鏽鋼低的切削速度和重進刀進行加工，才能切入冷作硬化的表層下面。
化學成分
（GB/T14992-2005）合金牌號 | % | 鎳 Ni | 鉻 Cr | 鐵 Fe | 鉬 Mo | 鈷 Co | 碳 C | 錳 Mn | 磷 P | 硫 S | 銅 Cu |
NS322 | 最大 | 餘量 | 0.1 | 1.6 | 26.30 | ||||||
最小 | 餘量 | 1.0 | 2.0 | 30.0 | 1.0 | 0.01 | 1.0 | 0.02 | 0.01 | 0.5 |
力學性能
(在 20℃檢測機械性能的最小值)熱處理方式 | 抗拉強度σb MPa | 屈服強度σp0.2 MPa | 延伸率σ5 % | 布氏硬度 HBS |
固溶處理 | 745 | 325 | 40 | ≥250 |
物理性能
密度 g/cm3 | 熔點 ℃ | 熱導率 λ W/m·℃ | 比熱容 J/kg·℃ | 彈性模量 GPa | 電阻率 μΩ·m | 線膨脹係數 a 10-6-1℃ |
9.2 | 1330 1380 | 11.1(100℃) | 377 | 217 | 1.37 | 10.3(20~100℃) |
生產執行標準
標準 | 化學成份 | 棒材 | 鍛件 | 板材 | 管材 |
國家標準 | GB/T15002 | GB/T15008 | GB/T15008 | GB/T15009 GB/T15010 GB/T15012 | GB/T15062 |
