McBSP

McBSP

McBSP是TI公司生產的數位訊號處理晶片的多通道緩衝串列口。McBSP是在標準串列接口的基礎之上對功能進行擴展,因此,具有與標準串列接口相同的基本功能。它可以和其他DSP器件、編碼器等其他串口器件通信。McBSP包括一個數據通道和一個控制通道,通過7個引腳與外部設備連線。數據傳送引腳DX負責數據的傳送,數據接收引腳DR負責數據的接收,傳送時鐘引腳CLKX,接收時鐘引腳CLKR,傳送幀同步引腳FSX和接收幀同步引腳FSR提供串列時鐘和控制信號。McBSP內部包括數據通路和控制通路兩部分,並通過7個引腳與外部器件相連。

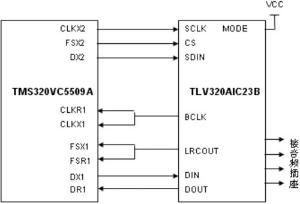

McBSP收發原理

McBSP包括一個數據通道和一個控制通道,通過7個引腳與外部設備連線。數據傳送引腳DX負責數據的傳送,數據接收引腳DR負責數據的接收,傳送時鐘引腳CLKX,接收時鐘引腳CLKR,傳送幀同步引腳FSX和接收幀同步引腳FSR提供串列時鐘和控制信號。

McBSP 是英文Multichannel Buffered Serial Port (多通道緩衝串列口)的縮寫

McBSP是TI公司生產的數位訊號處理晶片的多通道緩衝串列口。McBSP是在標準串列接口的基礎之上對功能進行擴展,因此,具有與標準串列接口相同的基本功能。

它可以和其他DSP器件、編碼器等其他串口器件通信。

特點

它具有普通串口的以下特點:

(1)全雙工通信;

(2)擁有兩級緩衝傳送和三級緩衝接收數據暫存器,允許連續數據流傳輸;

(3)為數據傳送和接收提供獨立的幀同步脈衝和時鐘信號;

(4)能夠與工業標準的解碼器、模擬接口晶片(AICs)和其他串列A/D和D/A設備直接連線;

(5)支持外部移位時鐘或內部頻率可程式移位時鐘。

(6) 128個通道用於接收傳送。

(7)支持A-bis

(8)接口直接連線工業標準的多媒體數位訊號編解碼器,A/D、D/A和模擬晶片。

此外,McBSP還具有以下特殊功能:

(1)可以與IOM-2、SPI、AC97等兼容設備直接連線;

(2)支持多通道傳送和接收,每個串列口最多支持128通道;

(3)串列字長度可選,包括8、12、16、20、24和32位;

(4)支持μ-Law和A-Law數據壓縮擴展;

(5)進行8位數據傳輸時,可以選擇LSB或MSB為起始位;

(6)幀同步脈衝和時鐘信號的極性可程式;

(7)內部時鐘和幀同步脈衝的產生可程式,具有相當大的靈活性。

McBSP內部包括數據通路和控制通路兩部分,並通過7個引腳與外部器件相連。引腳功能如下:

引腳 方式 功能

CLKR I/O/Z 接收時鐘

CLKX I/O/Z 傳送時鐘

CLKS I 外時鐘

DR I 串列數據接收

DX O/Z 串列數據傳送

FSR I/O/Z 接收幀同步

FSX I/O/Z 傳送幀同步

在28xx系列的DSP中,它具有2個16級的32位FIFO;包括接收、傳送和控制通道,通過6個引腳與DSP外部設備聯繫。
