8500D

8500D

DM3730 512MByte 1個14pin

8500D

5800D5800D
 - 基於ARM Cortex-A8的TI DM3730處理器,主頻800MHz
- 板載512MByte DDR SDRAM、512MByte NAND Flash
- 3路串口,4個USB Host,USB OTG,乙太網口,音頻輸入輸出,TF卡,鍵盤,JTAG接口
- 支持24TFT液晶顯示器,DVI-DS-Video顯示輸出,可輸出高清信號
- 支持VGA,攝像頭輸入,WiFi,GPS定位,GPRS通訊,3G無線通信
- 支持WinCE 6.0,Linux2.6.32及Android 2.2
美國德州儀器公司的DM3730微處理器是由1GHz(同時支持300,600和800MHz)的ARM Cortex-A8 Core和800MHz(同時支持250,520和660MHz)的TMS320C64x+ DSP Core兩部分組成,並集成了3D圖形處理器,視頻加速器(IVA),USB 2.0,支持MMC/SD卡,串口等。DM3730 pin-to-pin兼容DM3725、AM3715、AM3703處理器,支持高清720p視頻編解碼。
DM3730 pin-to-pin兼容DM3725、AM3715、AM3703處理器,支持高清720p,1080p視頻編解碼。
8500D8500D
Devkit8500D評估套件為開發者使用TI DM37x系列處理器提供了完善的軟體開發環境,支持WinCE 6.0,Linux2.6.32及Android 2.2三種作業系統。並包含完善的底層驅動程式,方便用戶快速評估OMAP35x系列處理器、設計系統驅動及其定製套用軟體,方便用戶快速體驗DM37x處理器的強大的數據運算處理能力,也可降低產品開發周期,實現面向消費電子、醫療儀器、多媒體處理、視頻監控、工業控制等領域的產品快速上市。

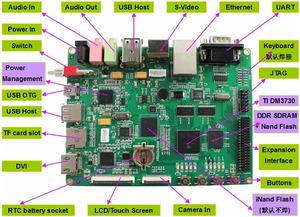

DevKit8500D評估套件是一個功能豐富的開發板,為嵌入式設計人員提供快捷簡單的實踐方式來評估OMAP37x系列處理器。

主要規格參數

處理器

DM3730套用處理器(Pin to Pin兼容DM3725,AM3715、AM3703處理器)
1GHz ARM Cortex-A8 Core(同時支持300,600和800MHz)
800MHz TMS320C64x+ DSP Core(同時支持250,520和660MHz)

存儲器

512MByte 32位DDR SDRAM,200MHz
512MByte 16位NAND Flash

音頻/視頻接口

一個4線S-VIDEO接口
一個HDMI接口(支持DVI-D信號)
一個音頻3.5mm輸入接口(紅色座子)
一個雙聲道音頻3.5mm輸出接口(綠色座子)

傳輸接口

串口:
UART1,5線串口,TTL電平(可擴展用,排針形式引出)
UART2,5線串口,TTL電平(可擴展用,排針形式引出)
UART3,3線串口,RS232電平(調試串口用,DB9公頭串口座)
USB接口:
1 x USB2.0 OTG, High-speed(Mini USB-B母座接口)
4 x USB2.0 HOST, High-speed(2 x 雙層USB Type A座)
1個標準TF卡座(SD/MMC信號,支持1.8V及3.3V邏輯電壓)
1個10/100Mbps乙太網絡接口(RJ45連線器
擴展接口(2.0mm管腳間距,40pin排座)
2路SPI信號(包括SPI1,SPI4;其中SPI1為雙片選通道,SPI4與MCBSP1復用)
2路MCBSP信號(包括MCBSP1,MCBSP3;其中MCBSP3與UART2復用)
1路I2C信號(I2C3)
1路HDQ信號
gpio(擴展接口全作GPIO數量為33個)

輸入接口

1個CAMERA接口(支持模擬,數字攝像頭模組)
6 X 6矩陣鍵盤接口
1個14pin標準JTAG接口
3個用戶按鍵
1個復位按鍵

LED指示燈

2個電源指示燈
1個系統指示燈
2個用戶自定義燈

顯示單元

1個HDMI接口(可輸出解析度1280x720,碼率30fps的DVI-D高清信號)
S-Video視頻輸出接口
24bit真彩色LCD接口(50pinFPC排座;含4電阻式線觸控螢幕接口,解析度可支持2048*2048)

電氣參數

工作溫度:0~70℃
環境濕度:20% ~ 90% ,非冷凝
機械尺寸:136.2mm x 105.3mm
電氣指標:+5V@150mA

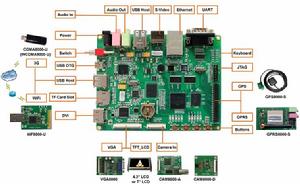

硬體配套模組

模組名稱 說明 連線板卡接口 Linux Android WinCE
VGA8000 VGA模組 LCD 支持,提供 不支持,不提供 支持,提供
CAM8000-A 模擬攝像頭模組 Camera 支持,提供 不支持,不提供 不支持,不提供
WF8000-U WiFi 模組 USB Host 支持,提供 不支持,不提供 支持,不提供
GPS8000-S GPS 模組 串口 支持,提供 支持,提供 支持,提供
GPRS8000-S GPRS 模組 串口 不支持,不提供 不支持,不提供 不支持,不提供
CDMA8000-U 3G無線通信模組(CDMA2000模式) USB Host 支持,不提供 不支持,不提供 支持,不提供
WCDMA8000-U 3GModule無線通信模組(WCDMA模式) USB Host 支持,不提供 不支持,不提供 支持,不提供
CAM8100-U 數字攝像頭模組 USB Host 支持,提供 支持,提供 支持,不提供

“支持”表明此模組在此種作業系統下面可以正常使用,“不支持”則相反
“提供”表明提供此模組在此種作業系統下面驅動的源碼,“不提供”則相反

軟體特性

OS Item Remark
Linux BIOS x-loader 支持NAND/ONENAND啟動
支持TF啟動
u-boot 支持NAND/ONENAND啟動
支持TF啟動
支持NET燒寫映
Kernel Linux 2.6.32 支持Supports ROM/CRAM/EXT2/EXT3/FAT/ NFS/ jffs2/UBIFS File Systems格式的檔案系統
Device Driver Serial port, RTC, Ethernet, Nand Flash, LCD, Touch screen,
MMC/SD (supports TF card and iNand), USB OTG, USB EHCI, Audio input/output, keypad, LED
Display driver (TFT LCD, DVI-D, S-Video)
GUI Android 2.2 froyo
Android Kernel Android 2.2 Linux 2.6.32
Device Driver Serial port, RTC, Ethernet, Nand Flash, LCD, Touch screen
MMC/SD (supports TF card and iNAND), USB OTG, USB ehci, Audio input/output, keypad, LED, 2D/3D (do not provide source code)
WinCE BIOS x-loader 支持NAND/ONENAND啟動
支持TF啟動
e-boot 支持NAND/ONENAND啟動
支持TF啟動
OAL OAL module REBOOT
Watchdog
RTC
KITL module RNDIS KITL
Device Driver LED, GPIO/I2C/SPI/MCBSP, Serial port, keypad, Audio input/output, NAND Flash, Touch screen
SD/MMC/SDIO (support TF card and iNAND), Ethernet,
USB OTG, USB ehci, VRFB, DSPLINKK/CMEMK, analog camera (supports CCD camera), GPIO, PWM (TPS65930), ADC (TPS65930), Power Management (backlight, battery, Sleep/Wakeup, extension)
Display driver (TFT LCD, DVI-D, S-Video)
APP application module Flash Player plug-in and Flash player
MP3/MPEG4/H264 DSP hardware decoder

套用領域

攜帶型導航多媒體設備
數字視頻機頂盒
攜帶型遊戲終端
便攜數據採集設備
專用圖像採集及處理的儀表儀器
