hdmi延長器

hdmi延長器

HDMI延長器是用來延長信號的器件,通常用於長距離直連線材無法滿足傳輸要求的情況,一般是為了確保信號長距離無衰減的傳輸而設計,因此多是有源的。

概念

傳統的HDMI延長器分為兩種,一類是傳輸模擬信號,市場上稱傳輸距離為300米,但經過現在的實測最遠的能達到250米,模擬信號從傳出的第1米開始就會出現衰減現象,傳輸的距離越遠信號衰減的程度也就越強,如果所傳輸的信號輸出到大屏的話,那么輸出的畫面根本就不能看。另一種傳統的HDMI延長器傳輸的是數位訊號,由傳送端和接收端組成,傳送端負責完成信號獲取和壓縮的作用,接收端負責完成信號的解碼和連線埠分配,最遠的傳輸距離為60米。最新HDMI延長器可以解決高清HDMI遠距離傳輸的產品,由編碼器、中繼器以及解碼器三部分組成,中間通過cat5/5e/6網線進行連線,套用這套產品可以將1080p音視頻信號通過網線連線至1000米。產品延長距離遠,圖像清晰,操作靈活方便,支持鏈型和樹型的高清音視頻傳輸。

hdmi延長器 hdmi延長器

HDMI

HDMI,高清晰度多媒體接口(英文:High Definition Multimedia Interface)是一種全數位化影像和聲音傳送接口,屬於數位訊號,可用於機頂盒、DVD播放機、個人電腦、電視遊樂器、綜合擴大機、數位音響與電視機。HDMI可以同時傳送音頻和影音信號,能高品質地傳輸未經壓縮的高清視頻和多聲道音頻數據,最高數據輸入輸出接口傳輸速度為5Gbps。 常見HDMI接口設備有:高清攝像機、高清攝像頭、遊戲機、電視機、顯示器、電腦顯示卡、HDMI採集卡、機頂盒、DVD播放機等。

運用

傳統的HDMI延長器:

將節目源連線到編碼器,然後通過網線直接連線到解碼器(網線距離為60米),然後用解碼器直接連線到螢幕。

HD500的hdmi延長器:

HD500系列產品分別由高清HDMI/DVI音視頻編碼器、中繼器及解碼器組成,套用這套產品可以將全高清1080P(1920*1200)音視頻信號通過網線延長至3000米。產品支持鏈型和樹型架構的高清音視頻傳輸,採用多層級聯能夠連線達百台顯示終端。

HD500在信息發布上有著廣泛的套用,相對於傳統的信息發布有著無法比擬的優勢。可以實現全部的高清顯示終端的信息內容同步,用於高清實時的直播而且避免的傳統信息發布繁瑣的設定。可以迅速更換大大減小了設備的安裝和維護的成本。

規格參數

編碼器HD500-TX解碼器HD500-RX中繼器HD500-SP
最大解析度 1920*1200/60HZ 1920*1200/60HZ 1920*1200/60HZ
支持格式 VESA/CVT/HDTV定時參數可根據要求添加
壓縮協定 無損視覺壓縮協定(專利)
壓縮比 X4~X5
延遲時間 <1fps(~=16.7ms) 取決於鏈式結構層數
HDMI連線埠 1 個高清輸入口 1個高清輸出口 1個高清輸出口
音頻支持的格式 *壓縮/未壓縮12s音頻 *音頻通道多達7.1音頻模式 *支持的音頻格式:Dolby Digital/EX/Plus. Dolby true HD. DTS/ES/HD Master.PCM 2ch~7.1ch 雙通道立體聲 頻率可高達192KHZ
傳輸電纜介質 五類、超五類、六類網線
傳輸距離 0~180米,180~1000米 每層100米(10層)
乙太網輸入端 - 1 1
乙太網輸出端 1 - 2
樹形結構 用於起始點 用於終結點 1分2,級聯10層
鏈型結構 用於起始點 用於終結點 最多支持31層
其他參數 支持通用紅外IR信號在五類線上傳輸 -
電源要求 DC5V/1.5A電源,功耗量小於5瓦
尺寸大小 7*11.5*2.7(h)cm 7*11.5*2.7(h)cm 7*12.9*2.7(h)cm

特性

1、中繼可一分二繼續下傳,可多層級聯

2、普通延長器傳輸距離是60米,HD500每層最遠可傳輸180米

3、如果每層連線100米,可級聯31層,最遠距離為3000米

4、實時性,同步性以及延遲短(延遲在1fps以內)

5、傳統功耗為15~20瓦 HD500低功耗:5V供電,長時間開啟不會太燙

6、可代替傳統的信息發布,但最根本區別是HD500隻能發布同一個信息

安裝步驟

· 步驟1:辨別發端與收端,其中管殼後邊黑尾套的為傳送端,透明色為接收端;

· 步驟2:將發射器拿到顯示器一端,上電,用尖頭物體按發端按鍵,此時發端LED燈閃爍,然後將發端插到處

單網線HDMI延長器於開啟狀態的顯示器上,如果讀成功LED將停止閃爍,如果信號沒有讀取成功將繼續閃亮,讀取成功後將其發射端取下並斷電。若顯示器符合常用默認顯示器的模式,可以跳過這個步驟;

· 步驟3:將發射器插接在播放端,接收器插接在顯示端;

· 步驟4:安裝網線跳線, 網線頭線序是遵循EIA/TIA 568B的標準來製作,對線的顏色是有一定排列順序要求。顏色順序排列為:白橙/橙/白綠/藍/白藍/綠/白棕/棕。製作時要嚴格等長,建議使用跳線。注意請不要連線到區域網路網路系統中;

· 步驟5:將電源插在收發器上,如果傳送端正常工作其LED將會亮起來。收端檢測到信號其LED也將亮起;

· 步驟6:開機播放,檢驗播放效果。

技術優勢

1、HDMI單網線延長器, 直接插接在播放端(比如:藍光DVD)和顯示端(如:HDTV),無需HDMI銅纜,方便安裝

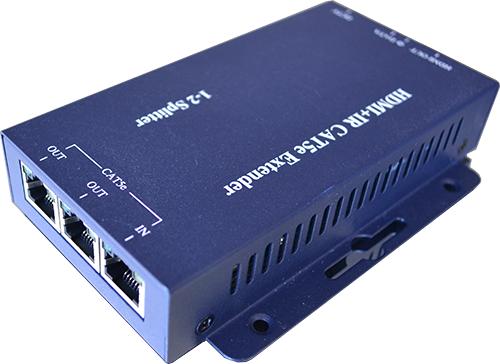

HDMI延長器套用 HDMI延長器套用

與布線,同時也大大節省了成本。

2、傳輸距離遠,迷你HDMI單網線延長器在1080P 60格式下傳輸距離可達50米,同時也支持1080P30、720P60、1080i格式信號。

3、網線連線技術成熟,即使在施工工程中有損壞也無大礙,便於修復。不像HDMI線線徑粗、不易折彎,一旦損壞就基本沒有修復的可能。

4、使用網線作為高清傳輸介質,在成本上比HDMI線材直接傳輸節省50%,可以說是HDMI中長距離傳輸最經濟實惠的選擇。

5、布線施工簡單方便,長距離HDMI線材線徑粗柔韌性差,最主要的是損壞後無法修復,而網線布線技術已經非常成熟、便於施工。是家庭高清體驗、多媒體教學及小規模公共區域等場合的最佳選擇!1080P高清視頻傳輸,為您帶來無壓縮、零延遲的高清生活體驗!
