DVI光纖延長器

DVI光纖延長器

DVI光纖延長器是目前市面上主要的視頻傳輸線有單根導線、雙絞線、同軸電纜等,下面我們就簡單的對長距離傳輸中視頻線的優缺點進行下介紹。不論任何的電纜類型,它們都是作為信號傳輸的一種導體。

概念

目前市面上主要的視頻傳輸線有單根導線、雙絞線、同軸電纜等,下面我們就簡單的對長距離傳輸中視頻線的優缺點進行下介紹。不論任何的電纜類型,它們都是作為信號傳輸的一種導體。這些不同類型的電纜,在傳輸不同信號的質量表現也有區別,除了部分特殊的套用,目前套用於音視頻傳輸的電纜大致以單根導線、雙絞線、同軸線和光纖為主.

同三維DVI延長器主要功能是長距離傳輸高清視頻信號,隨著用戶對高清音視頻信息的要求越來越高,為滿足用戶對高品質的音視頻追求各個信號源、顯示終端以及中間

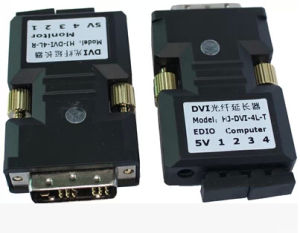

DVI光纖延長器DVI光纖延長器
處理設備的廠商攻克一個個難題,推出一系列高端產品。在高清音視頻信號的主體結構已經完善的情況下,如何讓信號更加穩定的傳輸,業內許多廠商也花樣百出。通常在工程安裝中視頻源、信號處理設備與顯示終端之間的距離均無法直接用DVI/HDMI連線線進行連線,甚至許多設備廠商在安裝工程時為追求更穩定的性能,降低後續維護成本,只要信號處理設備與顯示終端超過10米的距離,他們都不再直接使用DVI/HDMI連線線直接進行連線。由此業內許多廠商推出一系列用於延長信號傳輸的產品。針對目前市場需求同三維推出了多種規格DVI光纖延長器,可傳輸500米、10千米、15千米,目前業內主要有使用雙絞線進行傳輸的DVI/HDMI長線傳輸器(放大器),DVI/HDMI光端機以及類似我司推出的DVI光纖延長模組(DVI信號光纖傳輸器)。

組成

DVI光纖延長模組包含DVI光纖接收器和傳送器兩部分:
1:與傳統使用雙絞線進行傳輸的DVI/HDMI長線傳輸器(放大器)相比
(1)衰減小、抗干擾性強、穩定性高、尤其不受外界環境的變化而損傷信號:
我們經常在捷運站、路邊廣告屏、公車上可看到花屏、斷屏、閃屏等現象均為信號傳輸不穩定、損傷造成。
(2)價格相當、安裝同樣簡便、售後維護費用更低:
同三維DVI光纖延長模組與DVI/HDMI長線傳輸器(放大器)本身價格相當,光纖的價格與雙絞線的價格也相當,在成本相當的情況下,可以極大程度的提升傳輸性能,同時因為穩定性高可降低售後維護及維修費用。
(3)光纖傳輸是發展趨勢,提升顯示系統安裝工程的標準,增加工程競標勝率。
2:與DVI/HDMI光端機相比
(1)傳輸性能一致,但缺乏RS232控制設計:
兩者設計原理及傳輸性能均一致,光端機是光接口模組部分獨立插拔或者焊接在電路上,而DVI光纖延長模組是把光接口模組這部分直接集成在電路上,所以更加小巧便捷。若顯示系統的傳輸鏈路僅僅要求信號延長、提高穩定性,DVI光纖延長模組將更加適合使用。
(2)價格占有絕對優勢。
3:本身具備DVI-D接口與LC光接口,不具備HDMI接口的設計是因為在實際使用中無論是顯示終端還是中間處理設備或者是視頻源,為了後期維護方便,都使用DVI轉HDMI的轉接頭來連線該模組,這樣可降低各設備接口的插拔損傷。
規格參數
1. 符合DVI1.0標準,支持最高視頻頻寬:1.65Gbps
2. 支持解析度:最高支持WUXGA(1920X1200@60Hz)
3. 傳輸距離:15KM
4. 視頻接口DVI-D 18+1針,光接口:2 X LC
5. 外接光纖類型:單模光纖
光傳輸波長:單模 1310nm /1550nm vcsel
6. 工作溫度:0℃~70℃
存儲溫度:-20℃~85℃
7. 外形尺寸:64mm x 42mm x16mm
8. 信號傳送器發射功率: -5~0dBm
信號接收器接收靈敏度:優於-18dBm
操作說明
1. 開啟顯示器電源。
2. 把DVI光纖發射器 T803-15KM-T(TX)連線到顯示器上。
3. 把外部+5V電源適配器的電源加到DVI光纖發射器T803-15KM-T(TX)上。
4. 用一個針狀物插入EDID讀寫孔中,按一下按鈕,等待2秒,可以看到藍色LED燈亮5~8秒,說明EDID讀寫成功,否則,EDID讀寫失敗。
5. 拔掉外部+5V電源適配器。
6. 把DVI光纖發射器T803-15KM-T(TX)拔下,連線到信號源,如PC機等。
7. 把DVI光纖接收器T803-15KM-T(RX)連線到顯示器,並接上外部+5V電源適配器。
8. 按LC連線埠一對一地連線好光纖並重新啟動系統,則可正常工作。
優勢
1、光纖幾乎不存在任何衰減,只有lc或sc頭自身略有衰減,而且這並不會造成距離上的影響,通常在20dB以內,完全忽略不計。除非這條光纖距離太長,例如長達2.2公里的多模光纖,在傳輸中就徹底沒信號了,否則只要有信號,速度就是與傳送端相當的。
2、抗干擾性強、零掉包率,無論在光纖周圍盤繞著多么複雜的強電,傳輸速度始終保持一致。此外,傳輸過程中掉包現象的機率幾乎為零,測試時200成品多模跳線作為幹線,電信的軟體在滿機時是測不出來。

DVI光纖延長器套用DVI光纖延長器套用

3、使用壽命很長、兼容性高,市場上一般的光纖可以用到10年甚至更久,這一點銅纜網線是無法相比的。而且兼容性很高,光纖在未來網路高速提升中,無論是1兆10兆甚至未來的萬兆,10萬兆,任何一條跳線都是通用的,不會像銅纜網線那樣有5類6類甚至10幾類,不會存在淘汰的問題。
4、成本上有優勢,依照市場上一般的光纖20元每端,2元/米計算,成本不高,和優質的6類線相比有絕對優勢
光纖傳輸解決長距離或超長距離(幾十公里)的DVI信號傳輸,而且是無損的傳輸,這使得過去許多工程當中極難解決的問題得以合理解決,極大地擴展了套用範圍,使得如:機場、火車站、體育中心、商場、高速公路等大型場合的dvi信號的傳輸得以實現;在許多特定場合,如電磁環境很不好的場合,如:軍艦、變電站、發電站等。光纖傳輸的抗干擾特點得以充分發揮,擴展了dvi信號傳輸套用的範圍。
