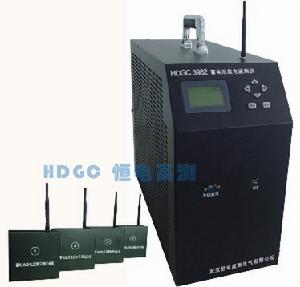

HDGC3982蓄電池放電測試儀

HDGC3982蓄電池放電測試儀

1、核對性放電試驗 D、放電容量 4、放電後充電電壓監測


一、概述

HDGC3982智慧型蓄電池放電監測儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。採用最新的無線通訊技術,通過PC機監控軟體可對蓄電池放電過程進行實時監測,監控每節電池的放電過程。
HDGC3982智慧型蓄電池放電監測儀功耗部分採用新型PTC陶瓷電阻作為放電負載,完全避免了紅熱現象,安全可靠無污染。整機由微處理器控制,液晶顯示、中文選單。外觀設計新穎,體積小、重量輕、移動方便。各种放電參數設定完成後,自動完成整個恆流放電過程。完全實現智慧型化。使整個放電過程更安全。
HDGC3982智慧型蓄電池放電監測儀系列便攜、智慧型化的專業設計使放電測試工作變得簡捷、輕鬆,大大降低了專業維護人員的勞動強度,也提高了放電測試的科學性和智慧型化。

二、功能

1、核對性放電試驗
可連續設定放電電流。按設定的放電電流恆流放電,監測放電過程中電池組及單節電壓,測量單節電池組的容量(核對性容量實驗)。
多种放電停止條件設定:
A、電池組總電壓
B、單體電池電壓
C、放電時間
D、放電容量
多種單體電池適應:2V、4V、6V、12V
無線單體電池電壓採集,1個採集盒可接12節2V、4V電池,4節6V、12V電池
2、快速測量
短時(10~20分鐘)放電,快速測試單體電池內阻及放電能力,快速判別電池性能。
3、停電後線上實際負載放電測試電池組容量
停電時/實際負載放電時,線上自動監測單體電池電壓、電池組電壓及放電電流,記錄電池的放電容量,保證對電池狀態的判斷。
4、放電後充電電壓監測
在放電完成後充電機對電池組充電時,本設備可以對充電過程中單節及整組電池電壓進行監測可監測其充電電流大小(選配電流鉗)並設定報警。
5、PC機無線監測功能
在100m內實現PC機對放電監測系統的無線數據監測、告警功能。
6、數據管理
完善的計算機管理分析監控軟體,具有強大的數據處理功能,採用先進的數學模型,對電池的多項測量結果進行綜合計算分析,準確判斷電池性能,並可查詢電池的實時運行狀態及歷史數據,包括各項參數、曲線,並生成報表。

三、設計特點

1、PTC陶瓷電阻,安全性好,出現故障時會自動保護。
2、無線功能,用戶可在辦公室監測到機房的放電狀態。
3、多機並聯放電,以滿足客戶對大電流放電的需求。
4、隨身碟存儲功能,方便與計算機管理軟體通訊,以形成強大的數據分析功能,自動生成Word數據報告。
5、具有交、直流兩種供電模式,以方便用戶適應不同場合。
6、具有落後電池排序功能。
7、重量輕,易於攜帶。

四、技術指標

項目 通訊用48V蓄電池組系列 電力用220V蓄電池組系列
電池組電壓 DC48V DC220V
工作電源 AC220V或DC48V AC220V或DC220V
放電電流 0~60A連續可調 0-100A連續可調
放電電流精度 1% 1%
放電電流解析度 0.1A或0.5% 0.1A或0.5%
放電終止電壓 10~60V可調 176-264V可調
電壓測試精度 0.5% 0.5%
採樣間隔 5s~1min 5s~1min
工作環境 濕度:5%~90%;溫度:0℃~+40℃
散熱方式 強制風冷
主機外形尺寸 大530X400X220(mm) 中492X352X176(mm) 小400X272X176(mm)
主機重量 大 21kg 中 16 kg 小11 kg
備註:可按照用戶的需求定製24V48V110V220V380等不同電壓、電流等級的放電設備。並且本公司可定製以上電壓中任意兩種電壓的兼容機。如24V/220V兼容等,電流從0600A可選。
