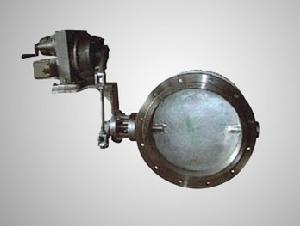

GtD941W電動高溫調節蝶閥簡介
本系列電動高溫調節蝶閥結構簡單，操作方便，動作靈活，流阻小，安裝維修方便，特別適用於低壓差，大口徑，大流量的場合。可與各種執行器組成不同性能的閥門（如DKJ，ZMA，ZSC，ZSL電，氣動執行器組成自動調節閥與其它電，氣動執行器組成一般控制閥門）廣泛套用於冶金，石油，化工，輕工，電站，建材等工業部門，對生產過程進行自動調節和遠距離控制或者現場操作。GtD941W電動高溫調節蝶閥主要性能
公稱通徑：DN100-DN5000
公稱壓力：0.6MPA
適用溫度：常溫型：-20℃～+250℃ 中溫型：-40℃～+450℃
高溫型：-60℃～+650℃ 超高溫型：-60℃～+1100℃
泄 漏 量：普通型≤3% 低漏型≤1%
閥板轉角：70或90
輸入信號：電信號0-10（4-20）mA..DC或開關信號,氣信號0.02-0.1MPA
閥體閥板材料:常溫型,鑄鐵；中溫型.碳素鋼；
高溫型,不鏽鋼；超高溫型,高溫耐溫合金鋼
GtD941W電動高溫調節蝶閥執行機構標準配置
| 公稱通徑 | 80~150 | 200~400 | 450~700 | 800~1200 | 1400~1800 | 2000~3000 | 3200~4000 |
| DKJ型 | DKJ-210 | DKJ-310 | DKJ-410 | DKJ-510 | DKJ-610 | DKJ-710 | DKJ-810 |
| SKJ型 | SKJ-2100 | SKJ-3100 | SKJ-4100 | SKJ-5100 | SKJ-6100 | SKJ-7100 | SKJ-8100 |

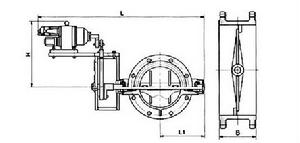

GtD941W電動高溫調節蝶閥外形及連線尺寸
| DN | B | L | L1 | H |
| 對夾 | 法蘭 |
| 50 | 60 | 100 | 495 | 75 | 350 |
| 80 | 525 | 90 |
| 100 | 545 | 100 |
| 125 | 750 | 123 |
| 150 | 200 | 770 | 138 |
| 200 | 70 | 830 | 168 | 470 |
| 250 | 880 | 193 |
| 300 | 80 | 1000 | 230 |
| 350 | 1060 | 255 |
| 400 | 100 | 300 | 1140 | 300 |
| 450 | 1290 | 320 | 588 |
| 500 | 1340 | 350 |
| 600 | 150 | 1650 | 550 |
| 700 | 1805 | 600 |
| 800 | 200 | 400 | 1950 | 655 | 630 |
| 900 | 2100 | 730 |
| 1000 | 2200 | 775 |
| 1200 | 250 | 2290 | 955 |
| 1400 | 2480 | 1055 | 740 |
| 1600 | 500 | 2360 | 1125 |
| 1800 | 2930 | 1235 |
| 2000 | 3150 | 1340 | 880 |
| 2200 | 350 | 3350 | 1450 |
| 2400 | 3560 | 1560 |
| 2600 | 3760 | 1650 |
| 2800 | 3990 | 1765 |
| 3000 | 4320 | 1880 |
| 3200 | 450 | 600 | 4520 | 1990 | 1040 |
| 3400 | 4720 | 2020 |
| 3600 | 4920 | 2130 |
| 3800 | 5140 | 2350 |
| 4000 | 5350 | 2470 |
